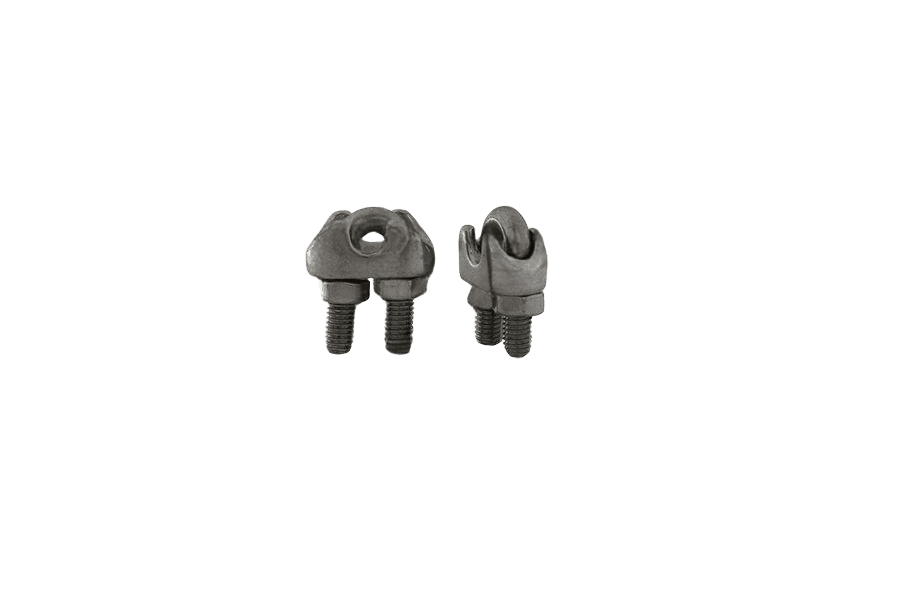

Zacisk do lin DIN 741, stal kwasoodporna A4
DIN 741DIN 741
Zdjęcie 1 z 2
OznaczenieDIN 741 · stal nierdzewna A4
Opis
Zacisk do lin wg normy DIN 741, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym.
Dostępny asortyment: w rozmiarach od 3 do 13 mm. W ofercie również w wykonaniu ocynkowanym.
Dane techniczne
7 wariantów| Materiał wyrobu | stal nierdzewna A4 |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 741 |
| Rodzaj | Zacisk do lin |
| Klasa / materiał | Stal nierdzewna A4 (A4) |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 275 g |
| Waga 1 szt | 11 g |
DIN 741karta katalogowa
karta katalogowaZacisk do lin — wymiary i warunki techniczne wg DIN 741
Wymiary i warunki techniczne wg DIN 741
Karta normy DIN 741Wymiary
wszystkie wartości w mm| Ø liny | Ød1 | h1 | a |
|---|---|---|---|
| 3 | M4 | 20 | 9 |
| 5 | M5 | 24 | 11 |
| 6* | M5 | 26,5 | 12 |
| 6,5 | M5 | 28 | 13 |
| 8 | M6 | 34 | 16 |
| 9,5* | M8 | 42 | 19 |
| 11 | M8 | 44 | 20 |
| 13 | M10 | 55 | 24 |
| 14 | M10 | 57 | 25 |
| 16 | M12 | 63 | 29 |
| 19 | M12 | 75 | 32 |
| 22 | M14 | 85 | 37 |
| 26 | M14 | 95 | 41 |
| 30 | 110 | 48 | |
| 34 | M16 | 120 | 52 |
| 40 | M16 | 140 | 58 |
| 45* | M18 | 165 | 65 |
| 50* | M18 | 170 | 67 |
- Ød1
- gwint kabłąka (śruby U)
- h1
- wysokość całkowita zacisku
- a
- szerokość mostka (rozstaw ramion kabłąka)
| Ø liny | 3 | 5 | 6* | 6,5 | 8 | 9,5* | 11 | 13 | 14 | 16 | 19 | 22 | 26 | 30 | 34 | 40 | 45* | 50* |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød1gwint kabłąka (śruby U) | M4 | M5 | M5 | M5 | M6 | M8 | M8 | M10 | M10 | M12 | M12 | M14 | M14 | M16 | M16 | M18 | M18 | |
| h1wysokość całkowita zacisku | 20 | 24 | 26,5 | 28 | 34 | 42 | 44 | 55 | 57 | 63 | 75 | 85 | 95 | 110 | 120 | 140 | 165 | 170 |
| aszerokość mostka (rozstaw ramion kabłąka) | 9 | 11 | 12 | 13 | 16 | 19 | 20 | 24 | 25 | 29 | 32 | 37 | 41 | 48 | 52 | 58 | 65 | 67 |
Kolumna 3 odpowiada wybranemu wariantowi Zacisk do lin DIN 741 3, stal kwasoodporna A4.
- …*wymiary nie ujęte w normie
- Ø liny — nominalna średnica liny (odpowiada wymiarowi nominalnemu zacisku)
Materiał i wykonanie
2 pozycje| Materiał | stal (St) |
|---|---|
| Status normy | norma wycofana (withdrawn standard) |
Oznaczanie
przykład zapisuPrzykład oznaczania zacisku kabłąkowego do lin o średnicy nominalnej 22 (średnica nominalna liny Ø 22), wykonanego ze stali:
Zacisk DIN 741 - 22 - StWykonania DIN 741
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Zacisk do lin DIN 741, stal kwasoodporna A4stal nierdzewna A4to wykonanie | stal nierdzewna A4 | — |
| Zacisk do lin DIN 741, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
