DIN 1142karta katalogowa

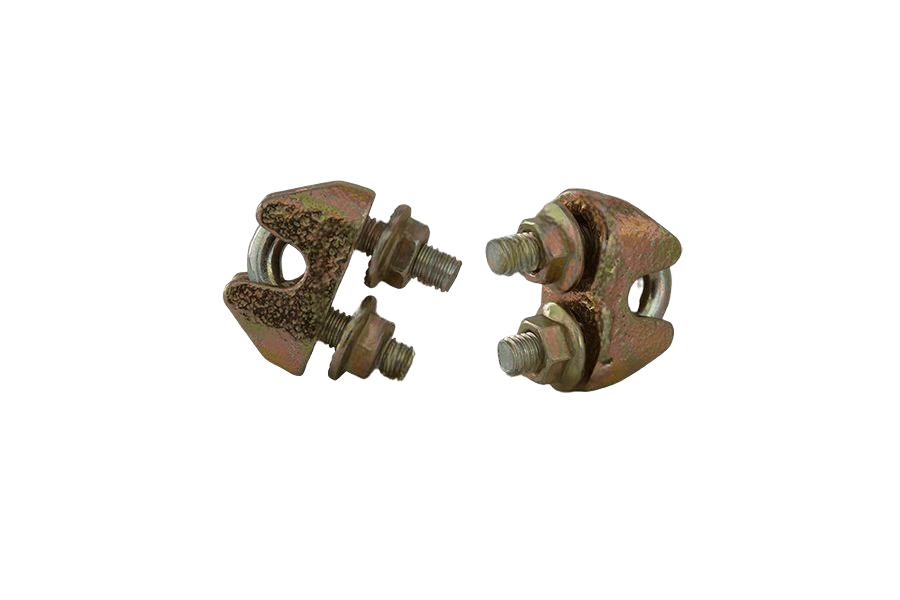

Zacisk do lin wys. wytrz.
Wymiary i warunki techniczne wg DIN 1142
Wymiary (mm)
| Wymiar nom. — Ø liny (mm) | 5 | 6,5 | 8 | 10 | 12 | 13 | 14 | 16 | 19 | 22 | 26 | 30 | 34 | 40 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | M5 | M6 | M8 | M8 | M10 | M12 | M12 | M14 | M14 | M16 | M20 | M20 | M22 | M24 |
| h1 | 25 | 32 | 41 | 46 | 56 | 64 | 66 | 78 | 83 | 96 | 118 | 130 | 150 | 166 |
| h2 | 13 | 14 | 18 | 21 | 25 | 29,5 | 30,5 | 35 | 40 | 44 | 51 | 59 | 67 | 77 |
| a | 12 | 14 | 18 | 20 | 24 | 26 | 28 | 32 | 36 | 40 | 46 | 54 | 60 | 68 |
| l | 25,5 | 30 | 39 | 40 | 50 | 54 | 59 | 64 | 68 | 74 | 84 | 95 | 105 | 117 |
Wymiar nominalny odpowiada maksymalnej średnicy liny Ø (mm)d1 — gwint kabłąka i nakrętekh1 — wysokość całkowitah2 — wysokość mostka (korpusu)a — rozstaw ramion kabłąkal — długość ramienia kabłąka
Oznaczanie
Przykład oznaczania zacisku do lin kabłąkowego, wzmocnionego, o wielkości nominalnej 22 (średnica liny Ø22):
Zacisk DIN 1142 – 22
Rysunek techniczny

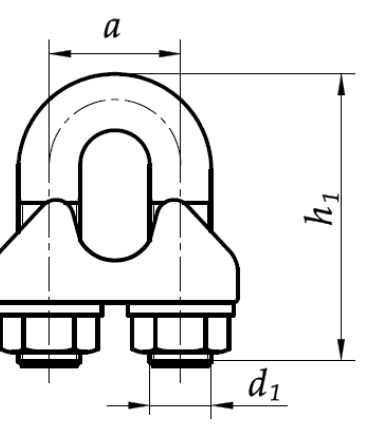

Kabłąk (U) z dwiema nakrętkami i mostek dociskowy; na rysunku zaznaczono a, h₁ oraz d₁ (h₂ i l — patrz tabela).
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Grubość | — |
| Norma | DIN 1142 |
| Rodzaj | Zacisk do lin wys. wytrz. |
| Pokrycie | Ocynk galwaniczny żółty (oc.Z) |
| Układ rozmiaru | gwint metryczny |
| Napęd | wys. wytrzym. |
