AN 96karta katalogowa

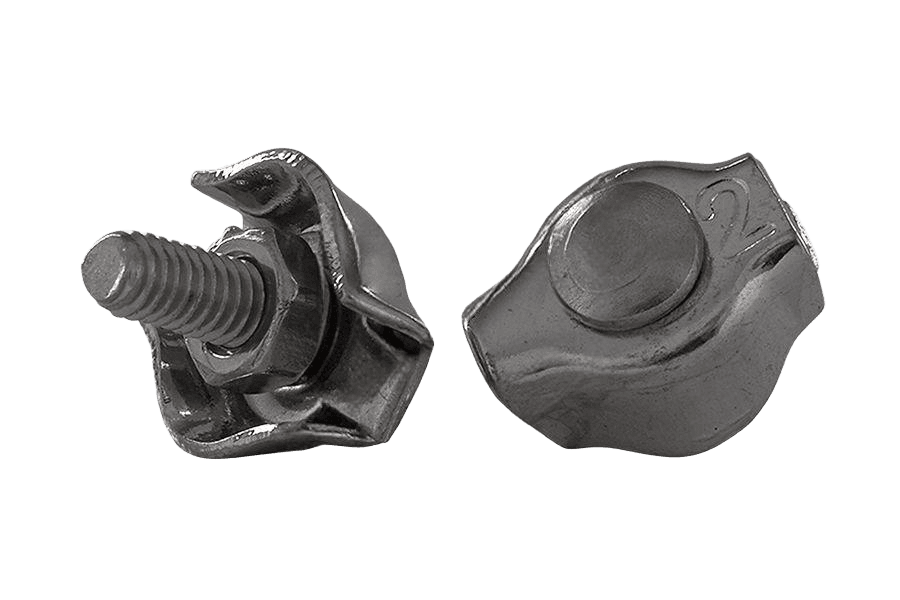

Zacisk linki blaszkowy
Wymiary i warunki techniczne wg AN 96
Wymiary (mm)wybrany rozmiar: 5
| Wymiar nom. — Ø liny (mm) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 |
|---|---|---|---|---|---|---|---|---|
| l1 | 15 | 17 | 20 | 25 | 30 | 33 | 37 | 42 |
| d | M4 | M4 | M5 | M5 | M6 | M8 | M8 | M10 |
Wymiar nom. odpowiada nominalnej średnicy liny Ø (na którą przeznaczony jest zacisk)l1 — długość blaszki zaciskud — gwint śruby/nakrętki mocującej zacisk
Rysunek techniczny
Widok z góry blaszki zacisku (wymiar l1) oraz dwa widoki zmontowanego zacisku z nakrętką i podkładką (wymiar d — gwint śruby).
Oznaczanie
Przykład oznaczania zacisku blaszkowego pojedynczego, wielkość nominalna 8 (średnica liny Ø8), wykonanego ze stali węglowej:
Zacisk blaszkowy AN 96 – 8 - St
Specyfikacja produktu
| Rozmiar | 5 |
|---|---|
| Norma | AN 96 |
| Rodzaj | Zacisk linki blaszkowy |
| Klasa / materiał | Stal nierdzewna A4 (A4) |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 360 g |
| Waga 1 szt | 14,4 g |
