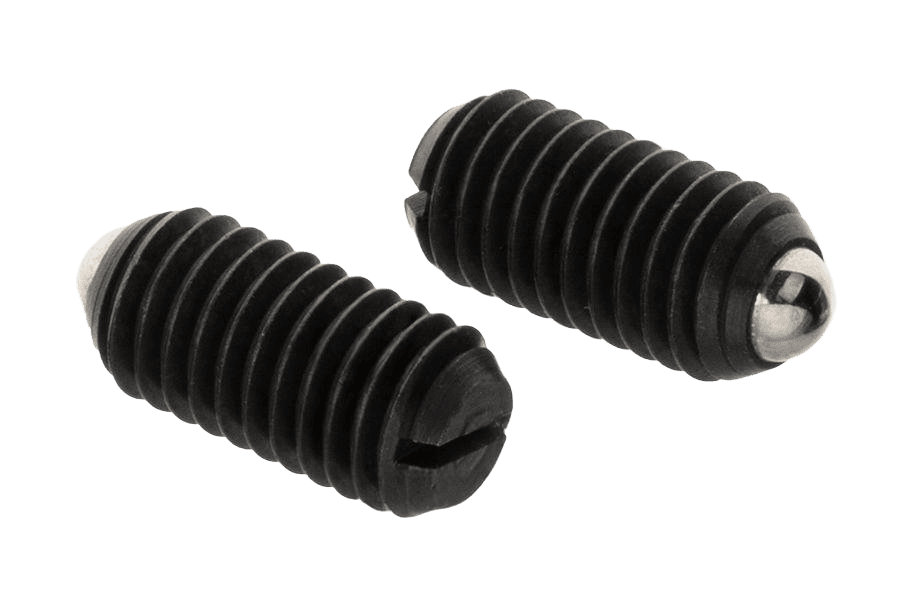

Zatrzask z kulką standard AN 420, bez powłoki
AN 420AN 420
Zdjęcie 1 z 2
OznaczenieAN 420 · Bez powłoki (surowe)
Opis
Zatrzask z kulką standard wg normy AN 420. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od M4 do M16 i długościach 9–24 mm.
Dane techniczne
7 wariantów| Pokrycie | Bez powłoki (surowe) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | AN 420 |
| Rodzaj | Zatrzask z kulką |
| Ilość w opakowaniu | 60 szt |
| Waga opakowania | 26 g |
| Waga 1 szt | 0,433 g |
AN 420karta katalogowa
karta katalogowaZatrzask z kulką standard AN 420, bez powłoki — wymiary i warunki techniczne wg AN 420
Wymiary i warunki techniczne wg AN 420
Karta normy AN 420Wymiary
wszystkie wartości w mm| Ød(nom) | Ød1 | l | l1 |
|---|---|---|---|
| M4 | 2,5 | 9 | 0,8 |
| M5 | 3 | 12 | 0,9 |
| M6 | 3,5 | 14 | 1 |
| M8 | 4,5 | 16 | 1,5 |
| M10 | 6 | 19 | 2 |
| M12 | 8 | 22 | 2,5 |
| M16 | 10 | 24 | 3,5 |
| M20 | 12 | 30 | 4,5 |
- Ød1
- średnica kulki (Ød1 ≈ Ødk)
- l
- długość
- l1
- wysunięcie kulki
| Ød(nom) | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|
| Ød1średnica kulki (Ød1 ≈ Ødk) | 2,5 | 3 | 3,5 | 4,5 | 6 | 8 | 10 | 12 |
| ldługość | 9 | 12 | 14 | 16 | 19 | 22 | 24 | 30 |
| l1wysunięcie kulki | 0,8 | 0,9 | 1 | 1,5 | 2 | 2,5 | 3,5 | 4,5 |
Kolumna M4 odpowiada wybranemu wariantowi Zatrzask z kulką standard AN 420 M4x9, bez powłoki.
- Ødśrednica nominalna gwintu
Nacisk sprężyny
wszystkie wartości w N| Ød(nom) | F1 (standardowy) | F2 (standardowy) | F1 (wzmocniony) | F2 (wzmocniony) |
|---|---|---|---|---|
| M4 | 5 | 10 | 10 | 20 |
| M5 | 7 | 14 | 14 | |
| M6 | 10 | 20 | 20 | 40 |
| M8 | 14 | 28 | 28 | 55 |
| M10 | 19 | 38 | 38 | 75 |
| M12 | 25 | 50 | 50 | 100 |
| M16 | 40 | 80 | 80 | 160 |
| M20 | 65 | 130 | 130 | 260 |
| Ød(nom) | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|
| F1 (standardowy) | 5 | 7 | 10 | 14 | 19 | 25 | 40 | 65 |
| F2 (standardowy) | 10 | 14 | 20 | 28 | 38 | 50 | 80 | 130 |
| F1 (wzmocniony) | 10 | 14 | 20 | 28 | 38 | 50 | 80 | 130 |
| F2 (wzmocniony) | 20 | 40 | 55 | 75 | 100 | 160 | 260 |
Kolumna M4 odpowiada wybranemu wariantowi Zatrzask z kulką standard AN 420 M4x9, bez powłoki.
- F1 — początkowa siła nacisku
- F2 — końcowa siła nacisku
- standardowy / wzmocniony — wariant sprężyny
- Wartości siły nacisku z tolerancją ±20%
Materiał i wykonanie
6 pozycjiMateriał
- Stal
- stal węglowa
Gwint
- Tolerancja
- 6g
- Norma
- ISO 261, ISO 965-2
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Powierzchnia
- oksydowanie
Oznaczanie
przykład zapisuPrzykład oznaczania zatrzaska z kulką z gwintem M8:
Zatrzask z kulką AN 420 – M8
