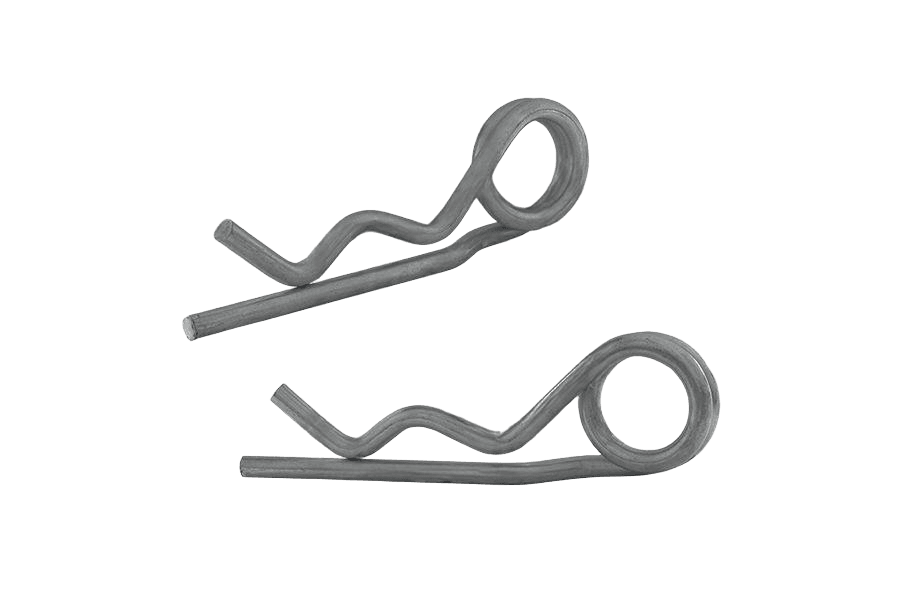

Zawleczka sprężysta podwójna AN 76, ocynk biały
AN 76AN 76
Zdjęcie 1 z 2
OznaczenieAN 76 · Ocynk galwaniczny biały (oc.B)
Opis
Zawleczka sprężysta podwójna wg normy AN 76. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 2 do 8 mm.
Dane techniczne
7 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 76 |
| Rodzaj | Zawleczka sprężysta podwójna |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 340 g |
| Waga 1 szt | 3,4 g |
AN 76karta katalogowa
karta katalogowaZawleczka sprężysta podwójna — wymiary i warunki techniczne wg AN 76
Wymiary i warunki techniczne wg AN 76
Karta normy AN 76Wymiary
wszystkie wartości w mm| d(nom) | d1 | d2 | l1 | l2 | d3 | d4 |
|---|---|---|---|---|---|---|
| 2 | 2 | 10 | 50 | 25 | 2,5 | 8 - 14 |
| 3 | 3 | 16 | 62 | 32 | 3,5 | 14 - 20 |
| 4 | 4 | 23 | 78 | 44 | 4,5 | 17 - 24 |
| 5 | 5 | 26 | 92 | 50 | 5,5 | 18 - 30 |
| 6 | 6 | 30 | 120 | 70 | 6,5 | 24 - 36 |
| 7 | 7 | 30 | 130 | 72 | 8,0 | 24 - 40 |
| 8 | 8 | 30 | 130 | 76 | 9,0 | 24 - 45 |
- d1
- średnica drutu (= wielkość nominalna)
- d2
- wysokość podwójnej pętli (widok z boku)
- l1
- długość całkowita
- l2
- długość ramienia z falą
- d3
- prześwit ramienia (widok od czoła)
- d4
- zalecany zakres średnicy sworznia (elementu zabezpieczanego)
| d(nom) | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|
| d1średnica drutu (= wielkość nominalna) | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| d2wysokość podwójnej pętli (widok z boku) | 10 | 16 | 23 | 26 | 30 | 30 | 30 |
| l1długość całkowita | 50 | 62 | 78 | 92 | 120 | 130 | 130 |
| l2długość ramienia z falą | 25 | 32 | 44 | 50 | 70 | 72 | 76 |
| d3prześwit ramienia (widok od czoła) | 2,5 | 3,5 | 4,5 | 5,5 | 6,5 | 8,0 | 9,0 |
| d4zalecany zakres średnicy sworznia (elementu zabezpieczanego) | 8 - 14 | 14 - 20 | 17 - 24 | 18 - 30 | 24 - 36 | 24 - 40 | 24 - 45 |
Kolumna 2 odpowiada wybranemu wariantowi Zawleczka sprężysta podwójna AN 76 2, ocynk biały.
- d(nom)wielkość nominalna
Oznaczanie
przykład zapisuPrzykład oznaczania zawleczki sprężystej podwójnej wykonanej z drutu o średnicy d1 = 4 mm (wielkość nominalna dnom = 4 mm):
Zawleczka sprężysta podwójna AN 76 – 4
