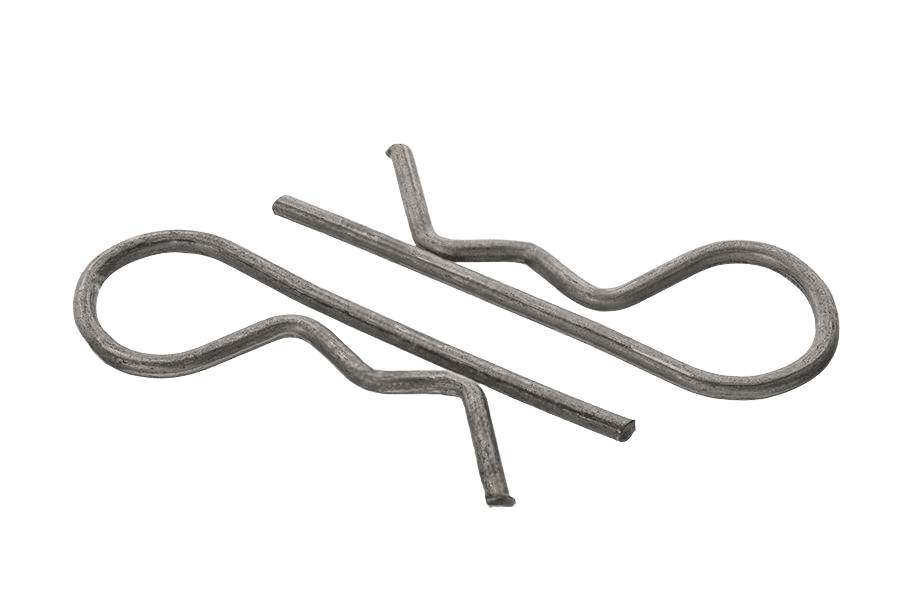

Zawleczka sprężysta pojedyncza AN 75, ocynk biały
AN 75AN 75
Zdjęcie 1 z 2
OznaczenieAN 75 · Ocynk galwaniczny biały (oc.B)
Opis
Zawleczka sprężysta pojedyncza wg normy AN 75. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 2 do 8 mm. W ofercie również w wykonaniu nierdzewnym A2.
Dane techniczne
7 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 75 |
| Rodzaj | Zawleczka sprężysta pojedyncza |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 540 g |
| Waga 1 szt | 2,7 g |
AN 75karta katalogowa
karta katalogowaZawleczka sprężysta pojedyncza — wymiary i warunki techniczne wg AN 75
Wymiary i warunki techniczne wg AN 75
Karta normy AN 75Wymiary
wszystkie wartości w mm| d(nom) | d1 | d2 | l1 | l2 | d3 | d4 |
|---|---|---|---|---|---|---|
| 2 | 2 | 10 | 50 | 25 | 2,5 | 9–14 |
| 3 | 3 | 18 | 60 | 28 | 3,5 | 10–16 |
| 4 | 4 | 20 | 60 | 30 | 4,5 | 16–20 |
| 5 | 5 | 24 | 85 | 40 | 6,0 | 20–28 |
| 6 | 6 | 30 | 105 | 50 | 7,0 | 28–40 |
| 7 | 7 | 30 | 105 | 50 | 8,0 | 28–45 |
| 8 | 8 | 28 | 110 | 55 | 9,0 | 30–45 |
- d1
- średnica drutu (= wielkość nominalna)
- d2
- wysokość pętli (widok z boku)
- l1
- długość całkowita
- l2
- długość ramienia z falą
- d3
- prześwit ramienia (widok od czoła)
- d4
- zalecany zakres średnicy sworznia (elementu zabezpieczanego)
| d(nom) | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|
| d1średnica drutu (= wielkość nominalna) | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| d2wysokość pętli (widok z boku) | 10 | 18 | 20 | 24 | 30 | 30 | 28 |
| l1długość całkowita | 50 | 60 | 60 | 85 | 105 | 105 | 110 |
| l2długość ramienia z falą | 25 | 28 | 30 | 40 | 50 | 50 | 55 |
| d3prześwit ramienia (widok od czoła) | 2,5 | 3,5 | 4,5 | 6,0 | 7,0 | 8,0 | 9,0 |
| d4zalecany zakres średnicy sworznia (elementu zabezpieczanego) | 9–14 | 10–16 | 16–20 | 20–28 | 28–40 | 28–45 | 30–45 |
Kolumna 2 odpowiada wybranemu wariantowi Zawleczka sprężysta pojedyncza AN 75 2, ocynk biały.
- d(nom)wielkość nominalna
Oznaczanie
przykład zapisuPrzykład oznaczania zawleczki sprężystej pojedynczej wykonanej z drutu o średnicy d1 = 4 mm (wielkość nominalna dnom = 4 mm):
Zawleczka sprężysta pojedyncza AN 75 – 4Wykonania AN 75
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Zawleczka sprężysta pojedyncza AN 75, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | — |
| Zawleczka sprężysta pojedyncza AN 75, stal nierdzewna A2stal nierdzewna A2 | stal nierdzewna A2 | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
