AN 68karta katalogowa

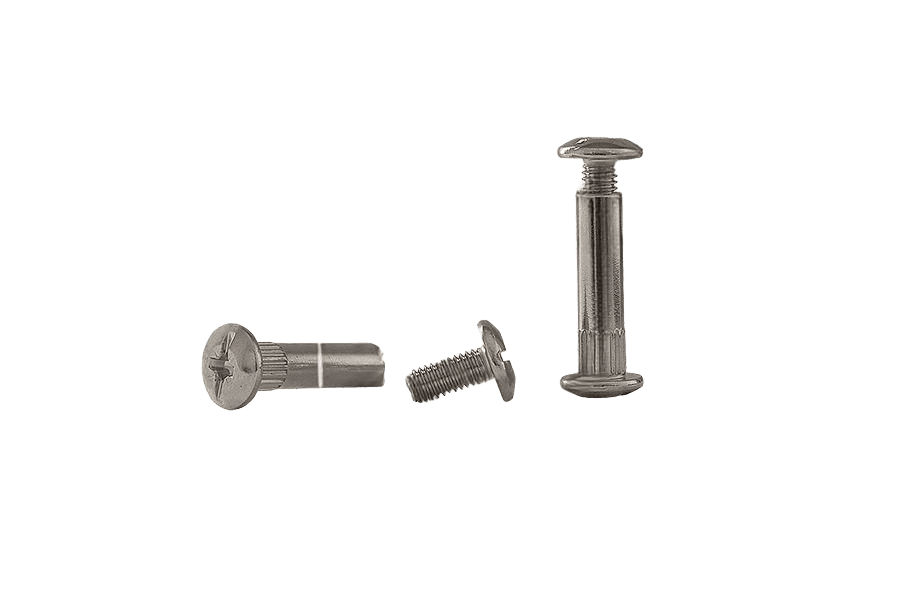

Złącze meblowe śrubowe
Wymiary i warunki techniczne wg AN 68
Wymiary (mm)wybrany rozmiar: M6
| d(nom) | M4 | M6 |
|---|---|---|
| dk | 10 | 13,7 |
| dr | 5,15 | 7,9 |
| dt | 5 | 7,5 |
| lt | 27 | 30 |
| dkw | 10 | 14 |
| lw | 25 | 14 |
| Pz (Pozidriv) | 2 | 2 |
d — gwint (średnica nominalna)dk — średnica łba tuleidr — średnica części radełkowanej tuleidt — średnica trzonu tuleilt — długość tuleidkw — średnica łba wkrętulw — długość wkrętuPz (Pozidriv) — rozmiar krzyża gniazda Pozidriv
Wymagania i powołane normy
Materiał
| Klasa własności / materiał | stal węglowa (St) |
|---|
Gwint
| Tolerancja | 6H |
|---|---|
| Norma | DIN 13-12, DIN 13-15 |
Powierzchnia
| Powłoka | niklowana |
|---|
Oznaczanie
Przykład oznaczania złącza meblowego z gwintem M6, ze stali węglowej, niklowanego:
Złącze meblowe AN 68 – M6 – St – nikl.
Specyfikacja produktu
| Gwint | M6 |
|---|---|
| Norma | AN 68 |
| Rodzaj | Złącze meblowe śrubowe |
| Pokrycie | Niklowany (dekoracyjny) |
| Rozmiar | M6 |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 690 g |
| Waga 1 szt | 13,8 g |
