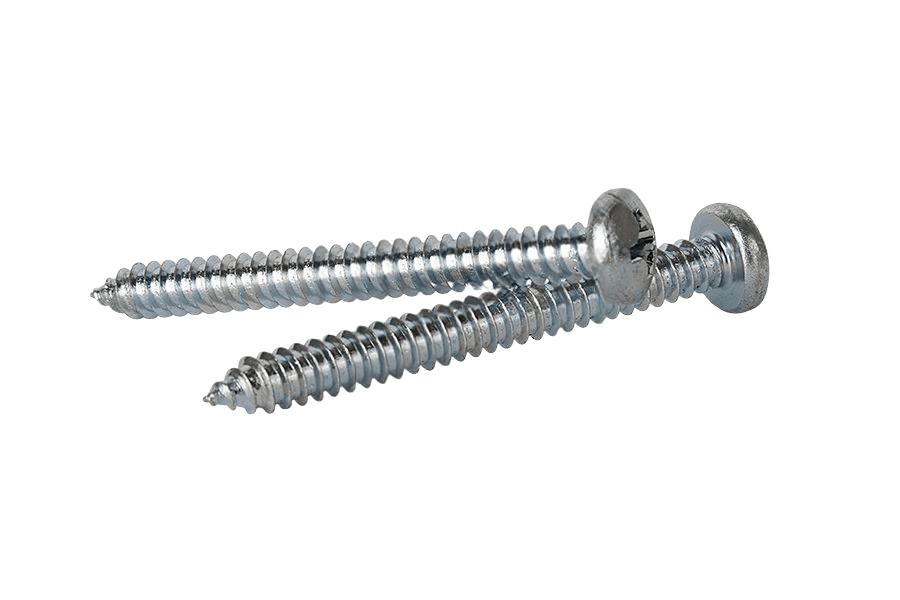

Blachowkręt z łbem półokrągłym ISO 7049 C, ocynk biały, gniazdo Phillips
ISO 7049 CISO 7049 Cnormy powiązane DIN 7981 C · PN-M-83116
OznaczenieISO 7049 C · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Typ łba
- półokrągły
- Napęd
- Philips (krzyżowy)
- Układ rozmiaru
- inny
Wybierz rozmiar
średnica × długość69 wariantów normy · 63 w tym wykonaniuDługość 6,5–22 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 6,5 | 9,5 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 45 | 50 | 60 | 70 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ST 2,2 | Rozmiar ST 2,2, Długość 16: nie ma w normie | Rozmiar ST 2,2, Długość 19: nie ma w normie | Rozmiar ST 2,2, Długość 22: nie ma w normie | Rozmiar ST 2,2, Długość 25: nie ma w normie | Rozmiar ST 2,2, Długość 32: nie ma w normie | Rozmiar ST 2,2, Długość 38: nie ma w normie | Rozmiar ST 2,2, Długość 45: nie ma w normie | Rozmiar ST 2,2, Długość 50: nie ma w normie | Rozmiar ST 2,2, Długość 60: nie ma w normie | Rozmiar ST 2,2, Długość 70: nie ma w normie | Rozmiar ST 2,2, Długość 80: nie ma w normie | Rozmiar ST 2,2, Długość 100: nie ma w normie | |||
| ST 2,9 | Rozmiar ST 2,9, Długość 22: nie ma w normie | Rozmiar ST 2,9, Długość 32: nie ma w normie | Rozmiar ST 2,9, Długość 38: nie ma w normie | Rozmiar ST 2,9, Długość 45: nie ma w normie | Rozmiar ST 2,9, Długość 50: nie ma w normie | Rozmiar ST 2,9, Długość 60: nie ma w normie | Rozmiar ST 2,9, Długość 70: nie ma w normie | Rozmiar ST 2,9, Długość 80: nie ma w normie | Rozmiar ST 2,9, Długość 100: nie ma w normie | ||||||
| ST 3,5 | Rozmiar ST 3,5, Długość 45: nie ma w normie | Rozmiar ST 3,5, Długość 50: nie ma w normie | Rozmiar ST 3,5, Długość 60: nie ma w normie | Rozmiar ST 3,5, Długość 70: nie ma w normie | Rozmiar ST 3,5, Długość 80: nie ma w normie | Rozmiar ST 3,5, Długość 100: nie ma w normie | |||||||||
| ST 3,9 | Rozmiar ST 3,9, Długość 6,5: nie ma w normie | Rozmiar ST 3,9, Długość 22: nie ma w normie | Rozmiar ST 3,9, Długość 32: nie ma w normie | Rozmiar ST 3,9, Długość 38: nie ma w normie | Rozmiar ST 3,9, Długość 45: nie ma w normie | Rozmiar ST 3,9, Długość 50: nie ma w normie | Rozmiar ST 3,9, Długość 60: nie ma w normie | Rozmiar ST 3,9, Długość 70: nie ma w normie | Rozmiar ST 3,9, Długość 80: nie ma w normie | Rozmiar ST 3,9, Długość 100: nie ma w normie | |||||
| ST 4,2 | Rozmiar ST 4,2, Długość 6,5: nie ma w normie | Rozmiar ST 4,2, Długość 100: nie ma w normie | |||||||||||||
| ST 4,8 | Rozmiar ST 4,8, Długość 6,5: nie ma w normie | Rozmiar ST 4,8, Długość 80: nie ma w normie | Rozmiar ST 4,8, Długość 100: nie ma w normie | ||||||||||||
| ST 5,5 | Rozmiar ST 5,5, Długość 6,5: nie ma w normie | Rozmiar ST 5,5, Długość 9,5: nie ma w normie | Rozmiar ST 5,5, Długość 13: nie ma w normie | Rozmiar ST 5,5, Długość 16: nie ma w normie | Rozmiar ST 5,5, Długość 80: nie ma w normie | Rozmiar ST 5,5, Długość 100: nie ma w normie | |||||||||
| ST 6,3 | Rozmiar ST 6,3, Długość 6,5: nie ma w normie | Rozmiar ST 6,3, Długość 9,5: nie ma w normie | Rozmiar ST 6,3, Długość 25: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 7049 Ckarta katalogowa
karta katalogowaBlachowkręt · półokrągły — wymiary i warunki techniczne wg ISO 7049 C
Wymiary i warunki techniczne wg ISO 7049 C
Karta normy ISO 7049 CWymiary
wszystkie wartości w mm| Indeks | P | dk (max) | dk (min) | k (max) | k (min) | H |
|---|---|---|---|---|---|---|
| ST2,2 | 0,8 | 4 | 3,7 | 1,6 | 1,4 | 0 |
| ST2,9 | 1,1 | 5,6 | 5,3 | 2,4 | 2,15 | 1 |
| ST3,5 | 1,3 | 7 | 6,64 | 2,6 | 2,35 | 2 |
| ST3,9* | 1,3 | 7,50 | 7,14 | 2,80 | 2,55 | 2 |
| ST4,2 | 1,4 | 8 | 7,64 | 3,1 | 2,8 | 2 |
| ST4,8 | 1,6 | 9,5 | 9,14 | 3,7 | 3,4 | 2 |
| ST5,5 | 1,8 | 11 | 10,57 | 4 | 3,7 | 3 |
| ST6,3 | 1,8 | 12 | 11,57 | 4,6 | 4,3 | 3 |
| ST8 | 2,1 | 16 | 15,57 | 6 | 5,6 | 4 |
| ST9,5 | 2,1 | 20 | 19,48 | 7,5 | 7,1 | 4 |
- P
- skok gwintu
- H
- nr wgłębienia krzyżowego Philips
| Wymiar | ST2,2 | ST2,9 | ST3,5 | ST3,9* | ST4,2 | ST4,8 | ST5,5 | ST6,3 | ST8 | ST9,5 |
|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,8 | 1,1 | 1,3 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,1 |
| dk (max) | 4 | 5,6 | 7 | 7,50 | 8 | 9,5 | 11 | 12 | 16 | 20 |
| dk (min) | 3,7 | 5,3 | 6,64 | 7,14 | 7,64 | 9,14 | 10,57 | 11,57 | 15,57 | 19,48 |
| k (max) | 1,6 | 2,4 | 2,6 | 2,80 | 3,1 | 3,7 | 4 | 4,6 | 6 | 7,5 |
| k (min) | 1,4 | 2,15 | 2,35 | 2,55 | 2,8 | 3,4 | 3,7 | 4,3 | 5,6 | 7,1 |
| Hnr wgłębienia krzyżowego Philips | 0 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 4 | 4 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- …*wymiar nie ujęty w normie (dotyczy ST3,9)
- dk — średnica łba
- k — wysokość łba
Wymagania i powołane normy
9 pozycjiMateriał
- Stal zgodnie z ISO 2702
Gwint
- Norma
- ISO 1478
Własności mechaniczne
- Norma
- ISO 2702
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie
- Bez powłoki
- Powłoki elektrolityczne
- wymagania określono w ISO 4042
- Inne wykończenia
- jeśli niezbędne jest spełnienie innych wymagań dotyczących powłok elektrolitycznych lub wymagana jest inna obróbka wykańczająca, zaleca się ich uzgodnienie między dostawcą a odbiorcą
Odbiór
- Procedurę odbioru określono w ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania: wkręt samogwintujący z łbem walcowym wypukłym, z wgłębieniem krzyżowym typu H, z gwintem ST3,5, o długości nominalnej l = 16 mm, typ C:
Wkręt samogwintujący ISO 7049 – ST3,5 x 16 – C – HOpis
Blachowkręt wg normy ISO 7049 C (odpowiedniki: DIN 7981 C, PN-M-83116). Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępne warianty: ST 2,2x 6,5, ST 2,2x 9,5, ST 2,2x13, ST 2,9x 6,5, ST 2,9x 9,5, ST 2,9x13, ST 2,9x16, ST 2,9x19, ST 2,9x25, ST 3,5x 9,5, ST 3,5x13, ST 3,5x16 i inne. W ofercie również w wykonaniu nierdzewnym A2 i z ocynkiem płatkowym.
Specyfikacja produktu
6 pozycji| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Typ łba | półokrągły |
| Napęd | Philips (krzyżowy) |
| Układ rozmiaru | inny |
| Norma | ISO 7049 C |
| Rodzaj | Blachowkręt |
Wykonania ISO 7049 C
14 wykonańNa stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
ISO 7049 C · 63 warianty
