Wymiary (mm)wybrany rozmiar: ST 4,2x50
* — wymiar nie ujęty w normie (dotyczy ST3,9)H — wgłębienie krzyżowe PhilipsP — skok gwintudk — średnica łbak — wysokość łbaH — nr wgłębienia krzyżowego Philips
Wymagania i powołane normy
Tolerancje
| Klasa dokładności | A |
|---|
| Norma | ISO 4759-1 |
|---|
Wykończenie
| Bez powłoki |
|---|
| Powłoki elektrolityczne | wymagania określono w ISO 4042 |
|---|
| Inne wykończenia | jeśli niezbędne jest spełnienie innych wymagań dotyczących powłok elektrolitycznych lub wymagana jest inna obróbka wykańczająca, zaleca się ich uzgodnienie między dostawcą a odbiorcą |
|---|
Odbiór
| Procedurę odbioru określono w ISO 3269 |
|---|
Oznaczanie
Przykład oznaczania: wkręt samogwintujący z łbem walcowym wypukłym, z wgłębieniem krzyżowym typu H, z gwintem ST3,5, o długości nominalnej l = 16 mm, typ C:
Wkręt samogwintujący ISO 7049 – ST3,5 x 16 – C – H.
Normy powiązane: DIN 7981 C, PN-M-83116.

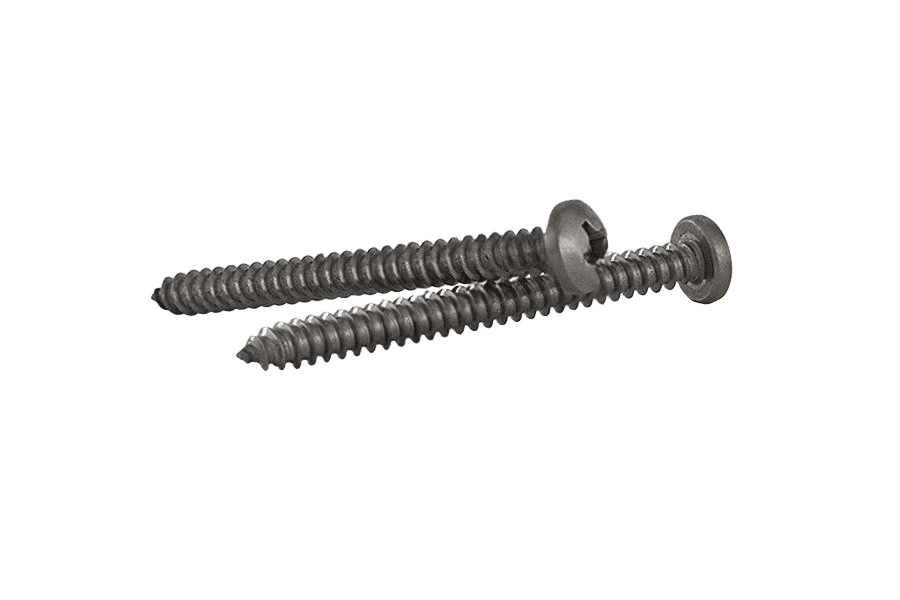

Specyfikacja produktu
| Wymiar | ST 4,2x50 |
|---|
| Norma | ISO 7049 C |
|---|
| Rodzaj | Blachowkręt |
|---|
| Klasa / materiał | Stal nierdzewna A2 (A2) |
|---|
| Typ | Ph |
|---|
| Własność | H |
|---|
| Długość | 50 |
|---|
| Rozmiar | ST 4,2 |
|---|
| Typ łba | walcowy |
|---|
| Napęd | Philips (krzyżowy) |
|---|
| Układ rozmiaru | inny |
|---|
| Odmiana | H |
|---|
| Ilość w opakowaniu | 100 szt |
|---|
| Waga opakowania | 420 g |
|---|
| Waga 1 szt | 4,2 g |
|---|
