AN 617karta katalogowa

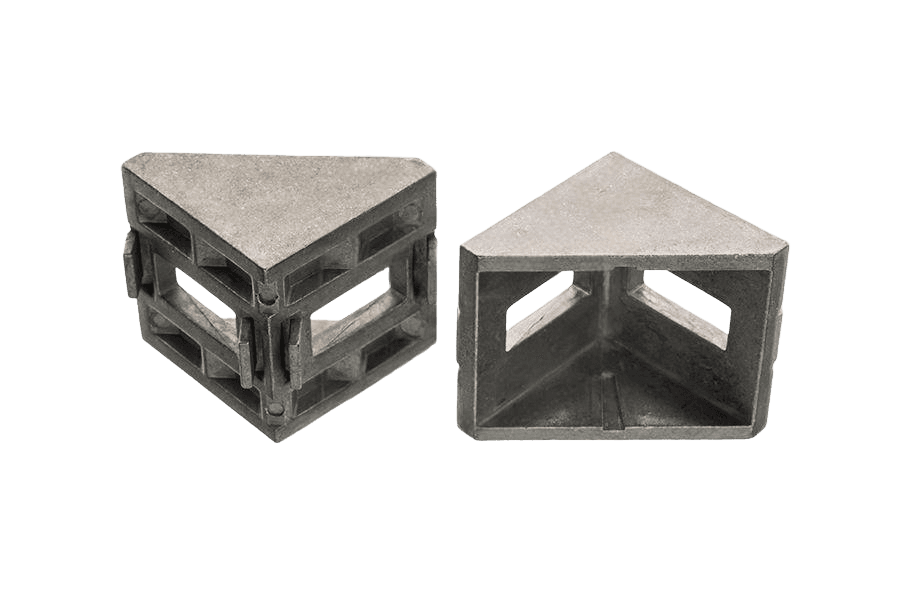

Kątowniki do profili aluminowych
Wymiary i warunki techniczne wg AN 617
Rysunek techniczny — wielkości
kątownik do profilu 40/80, rowek 8 mm — dwa otwory Ø9
kątownik do profilu 30/30, rowek 6 mm — otwór Ø6,5
Wymiary (mm)
| Wielkość | 30/30 | 40/40 | 40/80 |
|---|---|---|---|
| N | 6 | 8 | 8 |
| A | 30 | 40 | 80 |
| B | 30 | 40 | 80 |
| C | 30 | 40 | 40 |
| Ød | 6,5 | 8,5 | 9 |
| s | 6 | 8 | 8 |
| t | 2,5 | 2,8 | 3,2 |
N — wielkość rowka profilu (oznaczenie systemu profili)A — długość dolnego ramieniaB — wysokość bocznego ramieniaC — szerokość kątownikaØd — średnica otworu montażowegos — szerokość występu centrującego (wchodzi w rowek profilu)t — grubość ścianki podstawy
Materiał
| Materiał | aluminium |
|---|
Oznaczanie
Przykład oznaczania kątownika do profili aluminiowych o wymiarach 40/80, do profilu z rowkiem 8 mm, wykonanego z aluminium:
Kątownik do profili AN 617 - 40/80x8 - Al
Specyfikacja produktu
| Wysokość | — |
|---|---|
| Norma | AN 617 |
| Rodzaj | Kątowniki do profili aluminowych |
| Klasa / materiał | Aluminium (Al) |
| Odmiana | N 10- |
