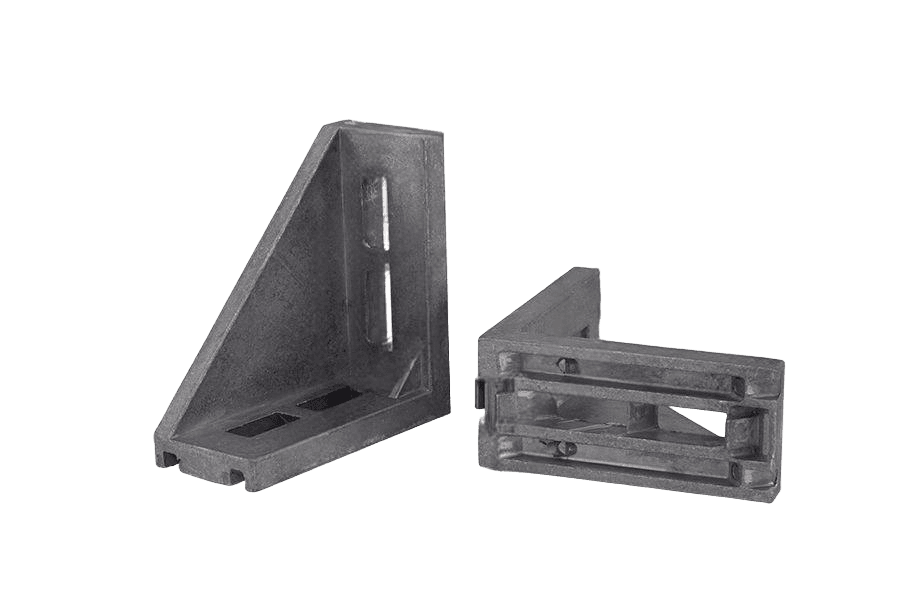

Kątownik do profili aluminiowych N 8/N 10 AN 617, aluminium
AN 617AN 617
Zdjęcie 1 z 2
OznaczenieAN 617 · N 8/N 10 80x80x40 · aluminium
AN 617karta katalogowa
karta katalogowaKątowniki do profili aluminowych — wymiary i warunki techniczne wg AN 617
Wymiary i warunki techniczne wg AN 617
Karta normy AN 617Wymiary
wszystkie wartości w mm| Wielkość | 30/30 | 40/40 | 40/80 |
|---|---|---|---|
| Nwielkość rowka profilu (oznaczenie systemu profili) | 6 | 8 | 8 |
| Adługość dolnego ramienia | 30 | 40 | 80 |
| Bwysokość bocznego ramienia | 30 | 40 | 80 |
| Cszerokość kątownika | 30 | 40 | 40 |
| Ødśrednica otworu montażowego | 6,5 | 8,5 | 9 |
| sszerokość występu centrującego (wchodzi w rowek profilu) | 6 | 8 | 8 |
| tgrubość ścianki podstawy | 2,5 | 2,8 | 3,2 |
Materiał
1 pozycja| Materiał | aluminium |
|---|
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 617 · N 8/N 10 80x80x40 · aluminiumOpis
Kątownik do profili aluminiowych wg normy AN 617, z aluminium.
Dostępny wariant: 80x80x40.
Specyfikacja produktu
10 pozycji| Gwint | N 8/N 10 80x80x40 |
|---|---|
| Materiał wyrobu | aluminium |
| Norma | AN 617 |
| Rodzaj | Kątowniki do profili aluminowych |
| Wysokość | 80 |
| Długość | 80 |
| Rowek profilu | N8 |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 1,28 kg |
| Waga 1 szt | 128 g |
Wykonania AN 617
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Kątownik do profili aluminiowych N 8/N 10 AN 617, aluminiumaluminiumto wykonanie | aluminium | — | wybierz wymiar |
| Kątownik do profili aluminiowych N 6 AN 617, aluminiumaluminium | aluminium | — | wybierz wymiar |
| Kątownik do profili aluminiowych N 8 AN 617, aluminiumaluminium | aluminium | — | wybierz wymiar |
| Kątownik do profili aluminiowych N 10 AN 617, aluminiumaluminium | aluminium | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantAN 617 · aluminium
N 8/N 10 80x80x40210,97 zł / opak
N 8/N 10 80x80x40 · 10 szt.10 szt. · 21,10 zł brutto / szt. · dostępne
