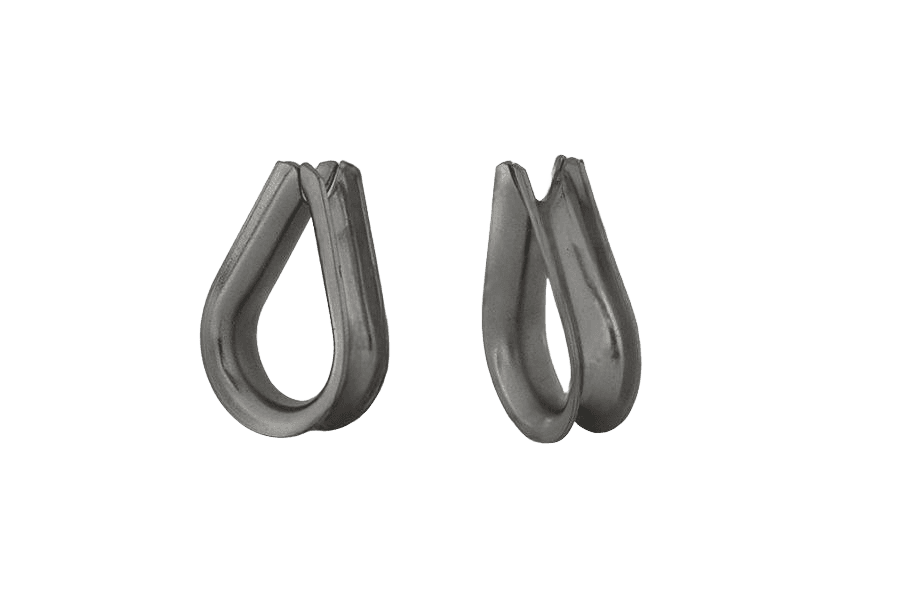

Kausza do liny ~DIN 6899 B, stal kwasoodporna A4
DIN 6899 BDIN 6899 B
Zdjęcie 1 z 2
OznaczenieDIN 6899 B · stal nierdzewna A4
Opis
Kausza do liny na wzór normy DIN 6899 B, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym.
Dostępny asortyment: w rozmiarach od 7 do 12 mm. W ofercie również w wykonaniu ocynkowanym.
Dane techniczne
2 warianty| Materiał wyrobu | stal nierdzewna A4 |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 6899 B |
| Rodzaj | Kausza do liny |
| Klasa / materiał | Stal nierdzewna A4 (A4) |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 350 g |
| Waga 1 szt | 35 g |
DIN 6899 Bkarta katalogowa
karta katalogowaKausza do liny — wymiary i warunki techniczne wg DIN 6899 B
Wymiary i warunki techniczne wg DIN 6899 B
Karta normy DIN 6899 BWymiary
wszystkie wartości w mm| Ø liny | a | b | c | h | p | s |
|---|---|---|---|---|---|---|
| 3 | 3 | 5,5 | 12 | 19 | 4 | 1,2 |
| 4 | 4 | 6,5 | 13 | 21 | 4,25 | 1,2 |
| (5) | 5 | 6,5 | 14 | 23 | 4,5 | 1,7 |
| 6 | 6 | 7,5 | 16 | 25 | 6,5 | 2,2 |
| (7) | 7 | 8,5 | 18 | 28 | 7 | 2,2 |
| 8 | 8 | 10 | 20 | 32 | 8 | 2,7 |
| 10 | 10 | 12,5 | 24 | 38 | 8 | 2,9 |
| 12 | 12 | 15 | 28 | 45 | 9,5 | 3,2 |
| 14 | 14 | 15 | 32 | 51 | 11 | 3,5 |
| 16 | 16 | 20 | 36 | 58 | 12,5 | 3,8 |
| 18 | 18 | 22 | 40 | 64 | 13 | 4,2 |
| 20 | 20 | 24,5 | 45 | 72 | 15 | 5,2 |
| 22 | 22 | 27 | 50 | 80 | 16 | 5,2 |
| 24 | 24 | 30 | 56 | 90 | 17 | 6,2 |
| 26 | 26 | 33 | 62 | 99 | 21,5 | 6,5 |
| 28 | 28 | 35 | 70 | 112 | 21,5 | 7,3 |
| 30 | 30 | 37 | 75 | 120 | 25,5 | 8 |
| 32 | 32 | 39 | 80 | 128 | 25,5 | 8 |
| (34) | 34 | 41 | 95 | 152 | 27 | 8 |
| 36 | 36 | 43 | 100 | 160 | 27,5 | 8 |
| (38) | 38 | 45 | 110 | 176 | 27,5 | 8,5 |
| 40 | 40 | 48 | 115 | 184 | 33 | 10,5 |
| 42 | 42 | 50 | 120 | 192 | 33 | 10,5 |
| 44 | 44 | 57 | 150 | 240 | 37,5 | 10,5 |
- a
- szerokość rowka (równa nominalnej średnicy liny)
- b
- szerokość zewnętrzna przekroju
- c
- szerokość (rozstaw) kauszy
- h
- wysokość kauszy
- p
- głębokość rowka
- s
- grubość materiału
| Ø liny | 3 | 4 | (5) | 6 | (7) | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | (34) | 36 | (38) | 40 | 42 | 44 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| aszerokość rowka (równa nominalnej średnicy liny) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 44 |
| bszerokość zewnętrzna przekroju | 5,5 | 6,5 | 6,5 | 7,5 | 8,5 | 10 | 12,5 | 15 | 15 | 20 | 22 | 24,5 | 27 | 30 | 33 | 35 | 37 | 39 | 41 | 43 | 45 | 48 | 50 | 57 |
| cszerokość (rozstaw) kauszy | 12 | 13 | 14 | 16 | 18 | 20 | 24 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 62 | 70 | 75 | 80 | 95 | 100 | 110 | 115 | 120 | 150 |
| hwysokość kauszy | 19 | 21 | 23 | 25 | 28 | 32 | 38 | 45 | 51 | 58 | 64 | 72 | 80 | 90 | 99 | 112 | 120 | 128 | 152 | 160 | 176 | 184 | 192 | 240 |
| pgłębokość rowka | 4 | 4,25 | 4,5 | 6,5 | 7 | 8 | 8 | 9,5 | 11 | 12,5 | 13 | 15 | 16 | 17 | 21,5 | 21,5 | 25,5 | 25,5 | 27 | 27,5 | 27,5 | 33 | 33 | 37,5 |
| sgrubość materiału | 1,2 | 1,2 | 1,7 | 2,2 | 2,2 | 2,7 | 2,9 | 3,2 | 3,5 | 3,8 | 4,2 | 5,2 | 5,2 | 6,2 | 6,5 | 7,3 | 8 | 8 | 8 | 8 | 8,5 | 10,5 | 10,5 | 10,5 |
Kolumna 7 odpowiada wybranemu wariantowi Kausza do liny ~DIN 6899 B 7, stal kwasoodporna A4.
- (…)wymiary nie zalecane
Materiał i wykończenie
4 pozycjeMateriał
- do wymiaru 14 włącznie
- St2 (1.0330) wg DIN 1624
- powyżej wymiaru 14
- St37-2 (1.0037) wg DIN 17100
Powierzchnia
- Ocynk galwaniczny biały
- Fe/Zn 8 wg DIN 50961
- Ocynk ogniowy
- tZn wg DIN 50976
Dopasowanie szakli i kauszy
10–44| Ø liny | Kausza DIN 6899 | Szakla DIN 82101 |
|---|---|---|
| 10 | BF 10 | 0,4 |
| 12 | BF 12 | 0,6 |
| 14 | BF 14 | 1 |
| 16 | BF 16 | 1 |
| 18 | BF 18 | 1,6 i 2 |
| 20 | BF 20 | 1,6 i 2 |
| 22 | BF 22 | 2 do 3 |
| 24 | BF 24 | 2,5 do 4 |
| 26 | BF 26 | 3 i 4 |
| 28 | BF 28 | 3 do 6 |
| 30 | BF 30 | 4 do 6 |
| 32 | BF 32 | 4 do 8 |
| 36 | BF 36 | 5 do 12 |
| 40 | BF 40 | 6 do 16 |
| 44 | BF 44 | 8 do 32 |
| Ø liny | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 36 | 40 | 44 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kausza DIN 6899 | BF 10 | BF 12 | BF 14 | BF 16 | BF 18 | BF 20 | BF 22 | BF 24 | BF 26 | BF 28 | BF 30 | BF 32 | BF 36 | BF 40 | BF 44 |
| Szakla DIN 82101 | 0,4 | 0,6 | 1 | 1 | 1,6 i 2 | 1,6 i 2 | 2 do 3 | 2,5 do 4 | 3 i 4 | 3 do 6 | 4 do 6 | 4 do 8 | 5 do 12 | 6 do 16 | 8 do 32 |
- Dobór wielkości szakli DIN 82101 do kauszy DIN 6899 BF w zależności od nominalnej średnicy liny.
Oznaczanie
przykład zapisuPrzykład oznaczania kauszy ze stali do lin (forma BF) o wielkości nominalnej 20:
Kausza DIN 6899 – BF 20Wykonania DIN 6899 B
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Kausza do liny ~DIN 6899 B, stal kwasoodporna A4stal nierdzewna A4to wykonanie | stal nierdzewna A4 | — |
| Kausza do liny ~DIN 6899 B, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
