AN 260karta katalogowa

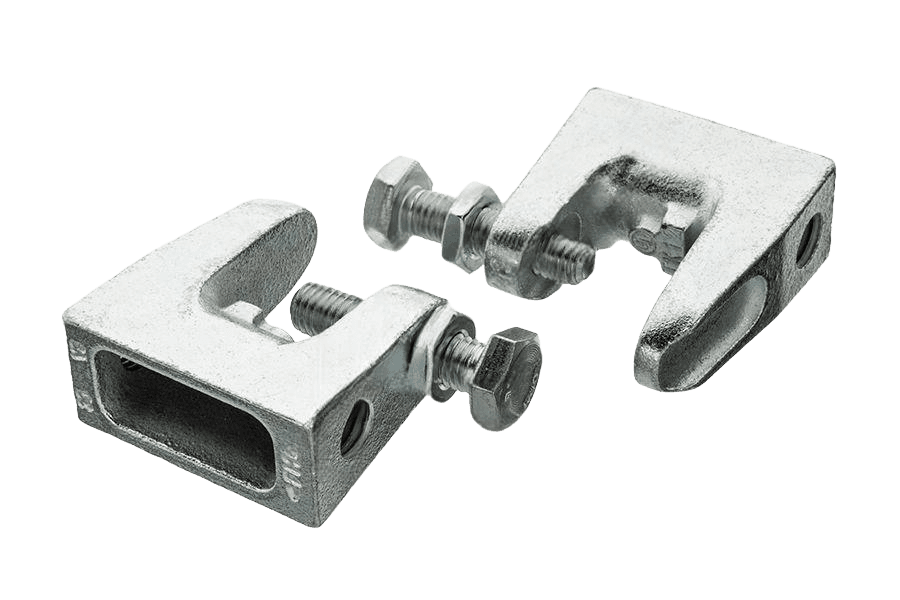

Klamra - imadełko
Wymiary i warunki techniczne wg AN 260
Oznaczanie
Zastosowanie
Klamry-imadełka są stosowane do montażu instalacji cieplnych, wentylacyjnych, zraszania sanitarnych oraz rur akustycznych i maszyn. Klamry mogą być dodatkowo zabezpieczone przez pasy bezpieczeństwa.
Wymiary (mm)wybrany rozmiar: TK12 M12
| Oznaczenie | TKN8 | TKN10 | TK12 | TK16 |
|---|---|---|---|---|
| a | 21 | 23 | 35 | 30 |
| b | 19 | 21 | 23,5 | 29,5 |
| c | 35 | 42 | 54 | 58 |
| d1 | M8 | M10 | M10 | M12 |
| d2 | M8 | M10 | M12 | M16 |
| e | 35 | 41 | 48 | 55 |
| h | 38 | 44 | 58 | 58 |
| g | 18 | 20 | 26 | 28 |
a — szerokość stopki klamryb — szerokość ramieniac — wysokość całkowita klamryd1 — gwint śruby dociskowej (mocującej klamrę na belce)d2 — gwint otworu montażowego w ramieniue — odległość osi otworu d2 od nasady ramieniah — długość całkowita ramieniag — wysokość ramienia (do osi śruby dociskowej)
Przykład oznaczania klamry-imadełka o wielkości nominalnej TK12:
Klamra-imadełko AN 260 TK12
Specyfikacja produktu
| Wymiar | TK12 M12 |
|---|---|
| Norma | AN 260 |
| Rodzaj | Klamra - imadełko |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ | TK12 |
| Rozmiar | M12 |
| Układ rozmiaru | gwint metryczny |
| Napęd | TK12 |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 1,11 kg |
| Waga 1 szt | 222 g |
