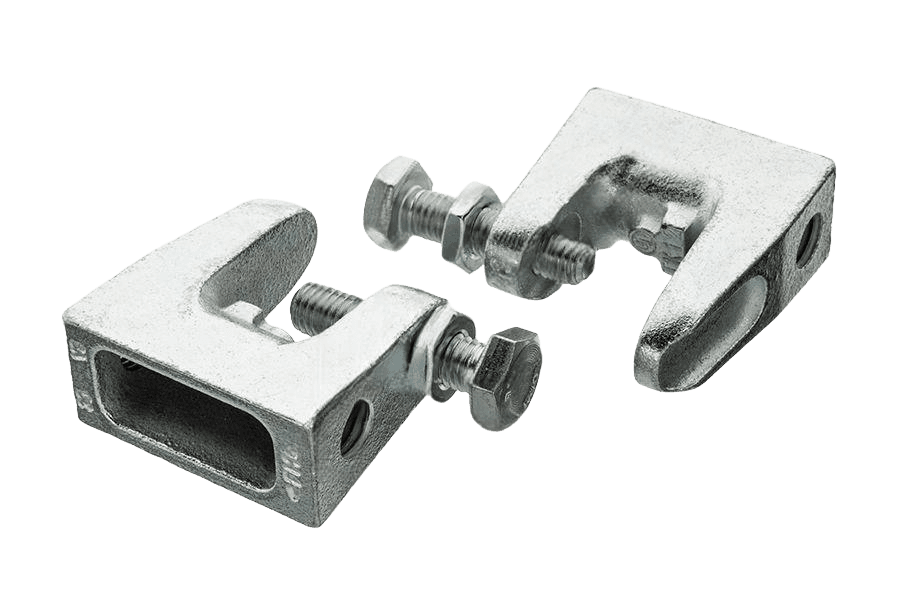

Klamra - imadełko TK16 AN 260, ocynk biały
AN 260AN 260
Zdjęcie 1 z 2
OznaczenieAN 260 · TK16 M16 · Ocynk galwaniczny biały (oc.B)
AN 260karta katalogowa
karta katalogowaKlamra - imadełko — wymiary i warunki techniczne wg AN 260
Wymiary i warunki techniczne wg AN 260
Karta normy AN 260Uwagi
Zastosowanie
Klamry-imadełka są stosowane do montażu instalacji cieplnych, wentylacyjnych, zraszania sanitarnych oraz rur akustycznych i maszyn. Klamry mogą być dodatkowo zabezpieczone przez pasy bezpieczeństwa.
Wymiary
wszystkie wartości w mm| Oznaczenie | TKN8 | TKN10 | TK12 | TK16 |
|---|---|---|---|---|
| aszerokość stopki klamry | 21 | 23 | 35 | 30 |
| bszerokość ramienia | 19 | 21 | 23,5 | 29,5 |
| cwysokość całkowita klamry | 35 | 42 | 54 | 58 |
| d1gwint śruby dociskowej (mocującej klamrę na belce) | M8 | M10 | M10 | M12 |
| d2gwint otworu montażowego w ramieniu | M8 | M10 | M12 | M16 |
| eodległość osi otworu d2 od nasady ramienia | 35 | 41 | 48 | 55 |
| hdługość całkowita ramienia | 38 | 44 | 58 | 58 |
| gwysokość ramienia (do osi śruby dociskowej) | 18 | 20 | 26 | 28 |
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 260 · TK16 M16 · Ocynk galwaniczny biały (oc.B)Opis
Klamra - imadełko wg normy AN 260. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny wariant: TK16 M16.
Specyfikacja produktu
9 pozycji| Wymiar | TK16 M16 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | AN 260 |
| Rodzaj | Klamra - imadełko |
| Rozmiar | M16 |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 1,68 kg |
| Waga 1 szt | 336 g |
Wykonania AN 260
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Klamra - imadełko TK16 AN 260, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Klamra - imadełko TK12 AN 260, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Klamra - imadełko TKN 8 AN 260, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Klamra - imadełko TKN10 AN 260, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantAN 260 · Ocynk galwaniczny biały (oc.B)
TK16 M16139,89 zł / opak
TK16 M16 · 5 szt.5 szt. · 27,98 zł brutto / szt. · dostępne
