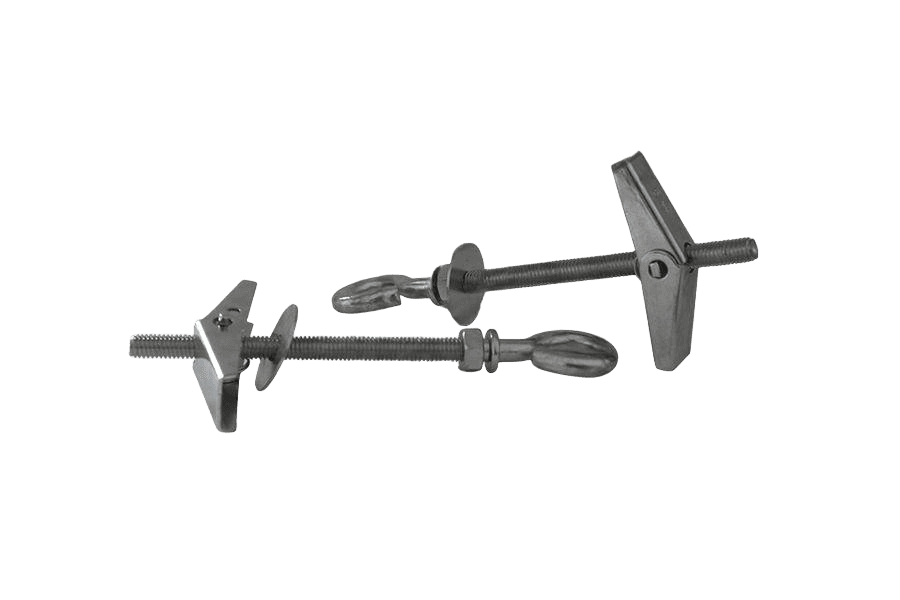

Kołek rozporowy z hakiem oczkowym AN 257, ocynk biały
AN 257AN 257
OznaczenieAN 257 · Ocynk galwaniczny biały (oc.B)
Opis
Kołek rozporowy z hakiem oczkowym wg normy AN 257. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do mocowań w murze i betonie.
Dostępny asortyment: w rozmiarach od M5 do M6 i długościach 75–80 mm.
Dane techniczne
2 warianty| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 257 |
| Rodzaj | Kołek rozporowy |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 1,19 kg |
| Waga 1 szt | 23,8 g |
AN 257karta katalogowa
karta katalogowaKołek rozporowy — wymiary i warunki techniczne wg AN 257
Wymiary i warunki techniczne wg AN 257

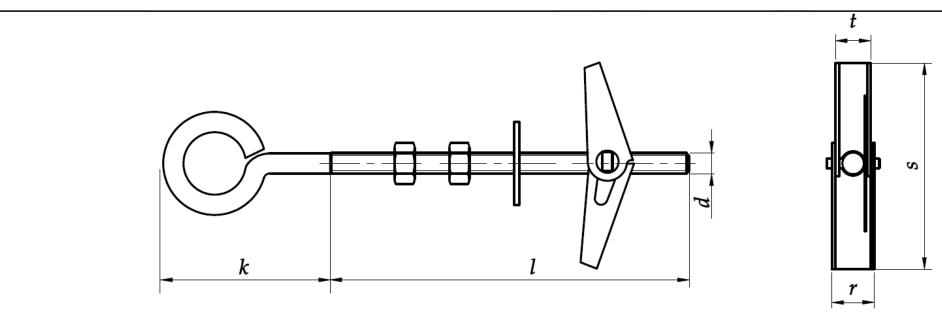

Karta normy AN 257Wymiary
wszystkie wartości w mm| Oznaczenie (gwint × długość) | M5x75 | M5x90 | M6x80 |
|---|---|---|---|
| ldługość trzpienia | 75 | 90 | 80 |

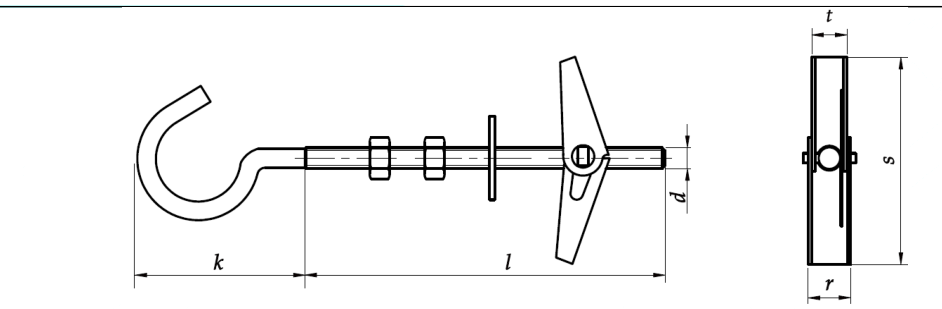

| kdługość haczyka (odmiany z haczykiem: sufitowa i oczkowa) | 31,5 | 31,5 | 31,5 |
| dgwint metryczny trzpienia | M5 | M5 | M6 |
| sdługość złożonych skrzydeł | 48,5 | 48,5 | 55 |
| rszerokość skrzydła u nasady | 10,6 | 10,6 | 13,3 |
| tszerokość skrzydła u wierzchołka | 9,2 | 9,2 | 11,4 |

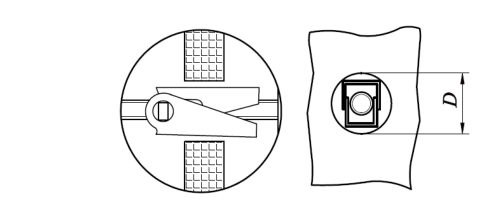

| Drozpiętość rozłożonych skrzydeł | 14 | 14 | 18 |
- Kolumny M5x75 i M5x90 różnią się tylko długością l; pozostałe wymiary zależą od gwintu (M5 / M6)
Materiał i wykończenie
3 pozycje| Materiał | stal |
|---|---|
| Powłoka | galwaniczna — ocynk biały (oc.B); powłoki elektrolityczne wg ISO 4042 (~DIN 267-9) |
| Właściwości | ognioodporne |
Oznaczanie

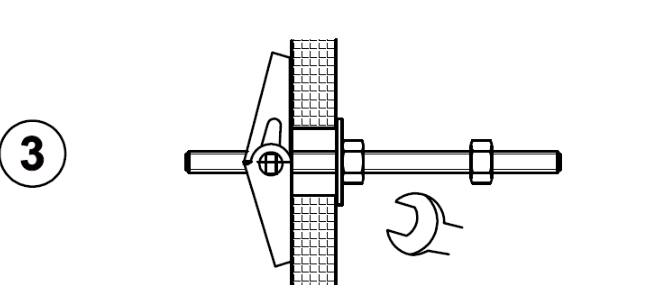

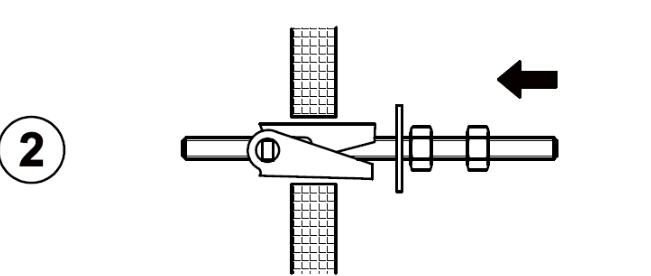

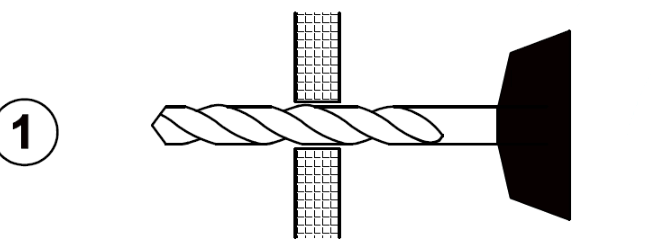

przykład zapisuKołki rozporowe sprężyste (spring toggle) to specjalne kołki przeznaczone do stosowania w ścianach i sufitach z pustymi przestrzeniami. Skrzydła kołka otwierają się samoczynnie w trakcie montażu, co umożliwia mocowanie nawet przy niewielkiej głębokości pustej przestrzeni. Wykonane ze stali w pokryciu galwanicznym, ognioodporne i proste w montażu. Dostępne w trzech wersjach: z trzpieniem, z haczykiem sufitowym oraz z haczykiem oczkowym.
Kołek rozporowy z hakiem oczkowym AN 257, ocynk białyWykonania AN 257
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Kołek rozporowy z hakiem oczkowym AN 257, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | — |
| Kołek rozporowy z hakiem sufitowym AN 257, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | 3/3 |
| Kołek rozporowy z trzpieniem AN 257, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
