AN 257karta katalogowa
Kołek rozpr.
Wymiary i warunki techniczne wg AN 257
Wymiary (mm)wybrany rozmiar: 75 × M5
| Oznaczenie (gwint × długość) | M5x75 | M5x90 | M6x80 |
|---|---|---|---|
| l | 75 | 90 | 80 |
| k | 31,5 | 31,5 | 31,5 |
| d | M5 | M5 | M6 |
| s | 48,5 | 48,5 | 55 |
| r | 10,6 | 10,6 | 13,3 |
| t | 9,2 | 9,2 | 11,4 |
| D | 14 | 14 | 18 |
l — długość trzpieniak — długość haczyka (odmiany z haczykiem: sufitowa i oczkowa)d — gwint metryczny trzpienias — długość złożonych skrzydełr — szerokość skrzydła u nasadyt — szerokość skrzydła u wierzchołkaD — rozpiętość rozłożonych skrzydełKolumny M5x75 i M5x90 różnią się tylko długością l; pozostałe wymiary zależą od gwintu (M5 / M6)
Materiał i wykończenie
| Materiał | stal |
|---|---|
| Powłoka | galwaniczna — ocynk biały (oc.B); powłoki elektrolityczne wg ISO 4042 (~DIN 267-9) |
| Właściwości | ognioodporne |
Oznaczanie

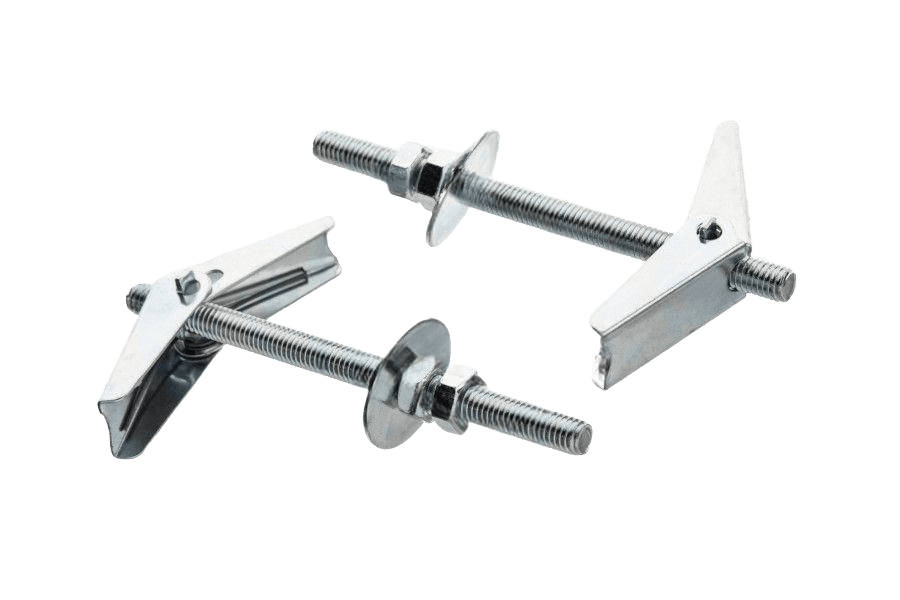

Kołki rozporowe sprężyste (spring toggle) to specjalne kołki przeznaczone do stosowania w ścianach i sufitach z pustymi przestrzeniami. Skrzydła kołka otwierają się samoczynnie w trakcie montażu, co umożliwia mocowanie nawet przy niewielkiej głębokości pustej przestrzeni. Wykonane ze stali w pokryciu galwanicznym, ognioodporne i proste w montażu. Dostępne w trzech wersjach: z trzpieniem, z haczykiem sufitowym oraz z haczykiem oczkowym.
Przewidziane do jednostronnego montażu w sufitach podwieszanych, płytach gipsowo-kartonowych, płytach wiórowych, pustakach oraz innych materiałach z pustymi przestrzeniami.
Odmiana
otwarty haczyk sufitowy (with open hook)
zamknięty haczyk oczkowy (with closed hook)
Kołek rozłożony
rozłożone skrzydła w widoku czołowym oraz przekrój przez ścianę z wymiarem D
Montaż
Wywiercić otwór o odpowiedniej średnicy w materiale rodzimym
Włożyć kołek do otworu, składając skrzydła; w pustej przestrzeni skrzydła rozłożą się samoczynnie
Pociągnąć kołek, dociskając rozłożone skrzydła, i dokręcić nakrętkę
Specyfikacja produktu
| Długość | 75 |
|---|---|
| Średnica | M5 |
| Norma | AN 257 |
| Rodzaj | Kołek rozpr. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | z trzpieniem |
| Rozmiar | M5 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | z trzpieniem |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 870 g |
| Waga 1 szt | 17,4 g |
