DIN 6325karta katalogowa
Kołek walcowy
Wymiary i warunki techniczne wg DIN 6325
Wymiary (mm)wybrany rozmiar: 2m6x 5
| φd (tol. m6) | 1 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l2 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,8 | 2 | 2,5 | 2,5 | 3 | 4 |
| z1 | 0,15 | 0,23 | 0,3 | 0,4 | 0,45 | 0,6 | 0,75 | 0,9 | 1,2 | 1,5 | 1,8 | 2 | 2,5 | 3 |
| z2 | 0,06 | 0,12 | 0,16 | 0,25 | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 1,3 | 1,7 | 2 |
Średnica d we wszystkich rozmiarach w tolerancji m6.l2, z1, z2 — wymiary fazowania (ścięcia) końców kołka wg rysunku producenta; PDF nie podaje odrębnego opisu symboli.
Materiał i wykonanie
| Materiał | Stal hartowana do 60 ±2 HRC |
|---|---|
| Tolerancja średnicy (d) | m6 |
Oznaczanie
Przykład oznaczania: kołek walcowy hartowany o średnicy d = 10 mm w tolerancji m6, o długości l = 60 mm:
Kołek walcowy DIN 6325 – 10m6x60.
Normy powiązane: ISO 8734, PN 85021.
Specyfikacja produktu
| Wymiar | 2m6x 5 |
|---|---|
| Norma | DIN 6325 |

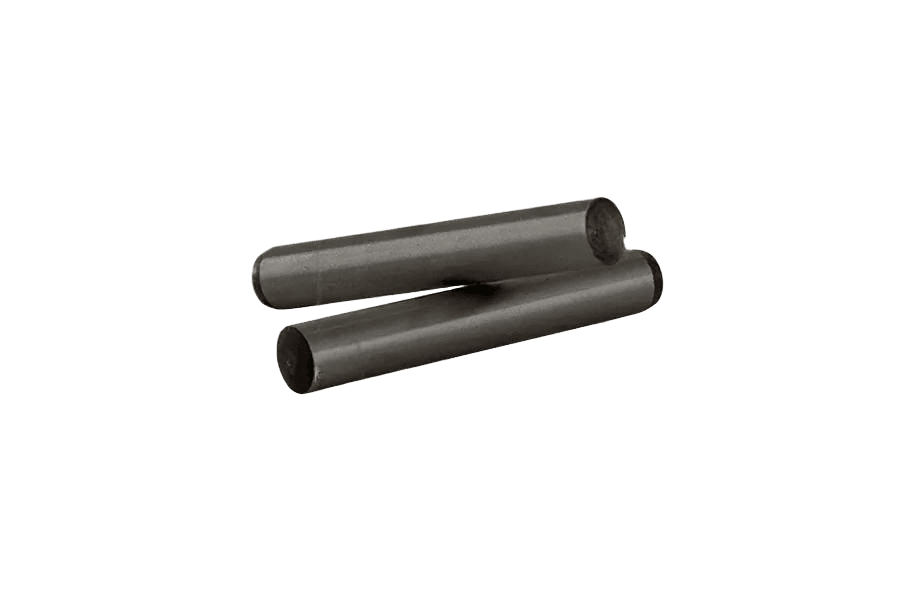

| Rodzaj | Kołek walcowy |
| Pokrycie | Bez powłoki (surowe) |
| Pasowanie | m6 |
| Długość | 5 |
| Rozmiar | 2 |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 58 g |
| Waga 1 szt | 0,116 g |
