Korek z gniazdem sześciokątnym DIN 906, cynk płatkowy
DIN 906DIN 906
OznaczenieDIN 906 · Cynk płatkowy srebrny (fl Zn)
Opis

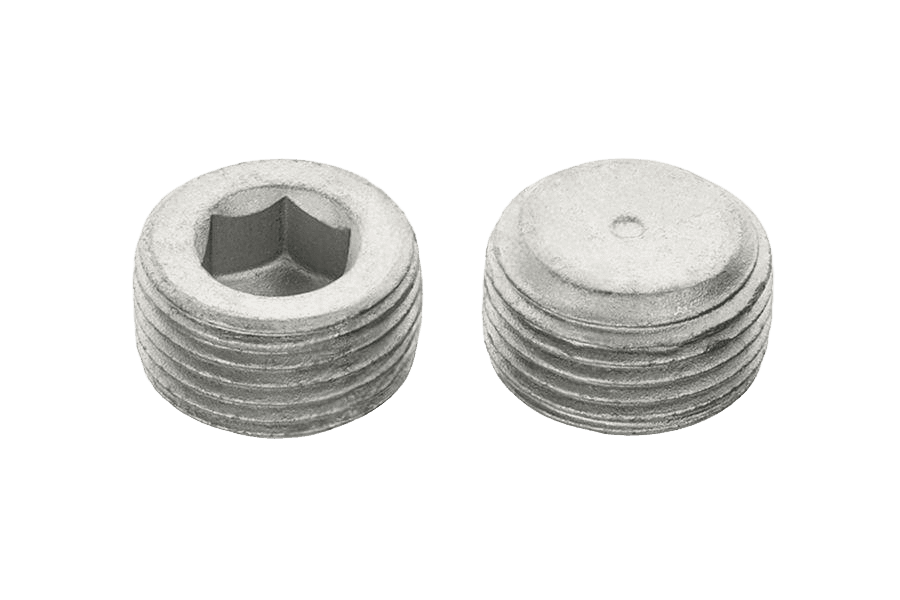

Korek z gniazdem sześciokątnym wg normy DIN 906. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Korki gwintowane do otworów spustowych, wlewowych i kontrolnych.
Dostępny asortyment: w rozmiarach od R 1/8 do M24x1,5. W ofercie również w wykonaniu surowym i nierdzewnym A4.
Dane techniczne
12 wariantów| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 906 |
| Rodzaj | Korek z gniazdem sześciokątnym |
| Rodzaj gwintu | gwint stożkowy |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 893 g |
| Waga 1 szt | 17,9 g |
DIN 906karta katalogowa
karta katalogowaKorek z gniazdem sześciokątnym — wymiary i warunki techniczne wg DIN 906
Wymiary i warunki techniczne wg DIN 906
Karta normy DIN 906Uwagi
Korki gwintowane mogą być wykorzystane do zaślepiania otworów z gwintem wewnętrznym walcowym wg DIN 13-12, DIN 158, DIN 3858 i ISO 228-1. Uzyskanie szczelności zależy od rodzaju czynnika, ciśnienia, temperatury i materiałów. Jest szczególnie istotne, gdy zaślepia się otwór z gwintem wewnętrznym według DIN 13-12.
Wymiary — gwint metryczny
wszystkie wartości w mm| d | b(js16) | t(min) | s(D12) |
|---|---|---|---|
| M8x1 | 8 | 4 | 4 |
| M10x1 | 8 | 4 | 5 |
| M12x1,5 | 10 | 5 | 6 |
| (M14x1,5) | 10 | 5 | 7 |
| M16x1,5 | 10 | 5 | 8 |
| M18x1,5 | 10 | 5 | 8 |
| M20x1,5 | 10 | 5 | 10 |
| M22x1,5 | 10 | 5 | 10 |
| M24x1,5 | 12 | 6 | 12 |
| M26x1,5 | 12 | 6 | 12 |
| M27x2 | 12 | 6 | 12 |
| M30x1,5 | 12 | 6 | 17 |
- b(js16)
- długość korka, tolerancja js16
- t(min)
- minimalna grubość ścianki pod gniazdem sześciokątnym
- s(D12)
- rozmiar klucza (wymiar gniazda sześciokątnego), tolerancja D12
| d | M8x1 | M10x1 | M12x1,5 | (M14x1,5) | M16x1,5 | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 | M26x1,5 | M27x2 | M30x1,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b(js16)długość korka, tolerancja js16 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 |
| t(min)minimalna grubość ścianki pod gniazdem sześciokątnym | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 |
| s(D12)rozmiar klucza (wymiar gniazda sześciokątnego), tolerancja D12 | 4 | 5 | 6 | 7 | 8 | 8 | 10 | 10 | 12 | 12 | 12 | 17 |
- dgwint metryczny wg DIN 158
- (…)wymiary nie zalecane
Wymiary — gwint rurowy Withwortha
wszystkie wartości w mm| d | b(js16) | t(min) | s(D12) |
|---|---|---|---|
| R1/8 | 8 | 4 | 5 |
| R1/4 | 10 | 5 | 7 |
| R3/8 | 10 | 5 | 8 |
| R1/2 | 10 | 5 | 10 |
| R3/4 | 12 | 6 | 12 |
| R1 | 12 | 6 | 17 |
| R1 1/4 | 18 | 11,5 | 22 |
- b(js16)
- długość korka, tolerancja js16
- t(min)
- minimalna grubość ścianki pod gniazdem sześciokątnym
- s(D12)
- rozmiar klucza (wymiar gniazda sześciokątnego), tolerancja D12
| d | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 | R1 | R1 1/4 |
|---|---|---|---|---|---|---|---|
| b(js16)długość korka, tolerancja js16 | 8 | 10 | 10 | 10 | 12 | 12 | 18 |
| t(min)minimalna grubość ścianki pod gniazdem sześciokątnym | 4 | 5 | 5 | 5 | 6 | 6 | 11,5 |
| s(D12)rozmiar klucza (wymiar gniazda sześciokątnego), tolerancja D12 | 5 | 7 | 8 | 10 | 12 | 17 | 22 |
Kolumna R 1/2 odpowiada wybranemu wariantowi Korek z gniazdem sześciokątnym DIN 906 R 1/2, cynk płatkowy.
- dgwint rurowy Withwortha wg DIN 3858, tolerancja 2 (wersja skrócona)
Materiał i wykonanie
11 pozycjiMateriał
- Stal
- 9 SMnPb28K wg DIN 1651 lub UQst36 wg DIN 17111 — według wyboru producenta
- A1
- stal nierdzewna wg DIN 267 cz. 11
- Al
- stopy aluminium wg DIN 267-18
- CuZn
- stopy miedziowo-cynkowe wg DIN 267-18
- Inne materiały
- według uzgodnień
Wykonanie
- Klasa dokładności
- B wg DIN ISO 4759 cz.1
- Wykończenie powierzchni
- chropowatość powierzchni wg DIN 267 cz.2
- Tolerancje ogólne
- ISO 2768-c
Powierzchnia
- Powłoki galwaniczne
- wg DIN 267-9
- Powłoki nieelektrolityczne płatkowe cynkowe
- wg ISO 10683
- Fosforowanie
- wg DIN 50942
Informacje dodatkowe
1 pozycja| Wersja z magnesem | możliwość sprowadzenia korków gwintowych również z magnesem |
|---|
Oznaczanie
przykład zapisuPrzykład oznaczania korka gwintowanego z gniazdem sześciokątnym, z gwintem stożkowym M20x1,5 ze stali węglowej:
Korek gwintowany DIN 906 – M20x1,5 - StWykonania DIN 906
5 wykonań| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Korek z gniazdem sześciokątnym DIN 906, cynk płatkowyCynk płatkowy srebrny (fl Zn)to wykonanie | Cynk płatkowy srebrny (fl Zn) | — |
| Korek z gniazdem sześciokątnym DIN 906, bez powłokiBez powłoki (surowe) | Bez powłoki (surowe) | — |
| Korek z gniazdem sześciokątnym DIN 906, mosiądzmosiądz | mosiądz | — |
| Korek z gniazdem sześciokątnym DIN 906, stal kwasoodporna A4stal nierdzewna A4 | stal nierdzewna A4 | — |
| Zestaw korków gwintowanych 224 DIN 906 DIN 908, DIN 910 | — | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
