DIN 906karta katalogowa

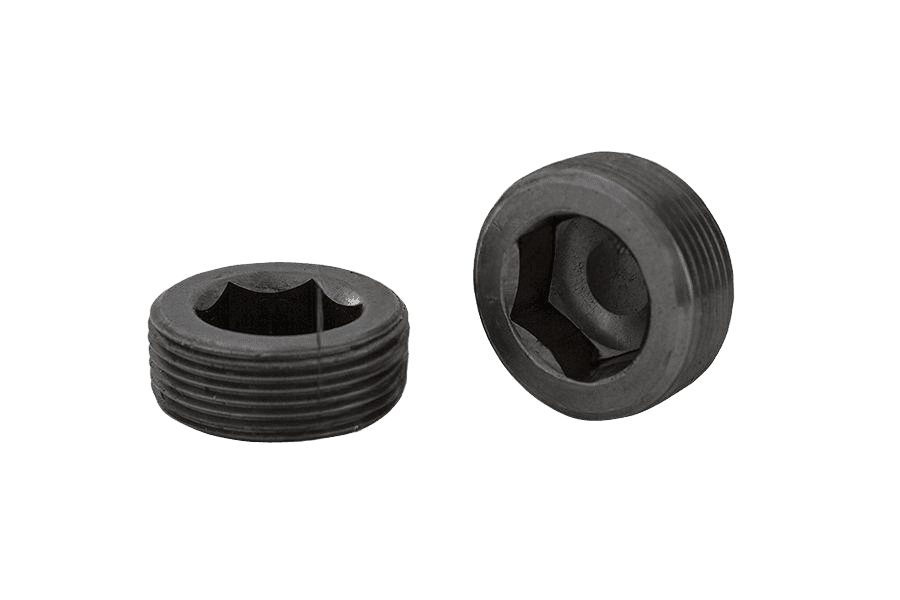

Korek z gn. 6-kt
Wymiary i warunki techniczne wg DIN 906
Oznaczanie
Korki gwintowane mogą być wykorzystane do zaślepiania otworów z gwintem wewnętrznym walcowym wg DIN 13-12, DIN 158, DIN 3858 i ISO 228-1. Uzyskanie szczelności zależy od rodzaju czynnika, ciśnienia, temperatury i materiałów. Jest szczególnie istotne, gdy zaślepia się otwór z gwintem wewnętrznym według DIN 13-12.
Wymiary — gwint metryczny (mm)
| d | M8x1 | M10x1 | M12x1,5 | (M14x1,5) | M16x1,5 | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 | M26x1,5 | M27x2 | M30x1,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b(js16) | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 |
| t(min) | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 |
| s(D12) | 4 | 5 | 6 | 7 | 8 | 8 | 10 | 10 | 12 | 12 | 12 | 17 |
d — gwint metryczny wg DIN 158b(js16) — długość korka, tolerancja js16t(min) — minimalna grubość ścianki pod gniazdem sześciokątnyms(D12) — rozmiar klucza (wymiar gniazda sześciokątnego), tolerancja D12— wymiary nie zalecane
Wymiary — gwint rurowy Withwortha (mm)
| d | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 | R1 | R1 1/4 |
|---|---|---|---|---|---|---|---|
| b(js16) | 8 | 10 | 10 | 10 | 12 | 12 | 18 |
| t(min) | 4 | 5 | 5 | 5 | 6 | 6 | 11,5 |
| s(D12) | 5 | 7 | 8 | 10 | 12 | 17 | 22 |
d — gwint rurowy Withwortha wg DIN 3858, tolerancja 2 (wersja skrócona)b(js16) — długość korka, tolerancja js16t(min) — minimalna grubość ścianki pod gniazdem sześciokątnyms(D12) — rozmiar klucza (wymiar gniazda sześciokątnego), tolerancja D12
Materiał i wykonanie
Materiał
| Stal | 9 SMnPb28K wg DIN 1651 lub UQst36 wg DIN 17111 — według wyboru producenta |
|---|---|
| A1 | stal nierdzewna wg DIN 267 cz. 11 |
| Al | stopy aluminium wg DIN 267-18 |
| CuZn | stopy miedziowo-cynkowe wg DIN 267-18 |
| Inne materiały | według uzgodnień |
Wykonanie
| Klasa dokładności | B wg DIN ISO 4759 cz.1 |
|---|---|
| Wykończenie powierzchni | chropowatość powierzchni wg DIN 267 cz.2 |
| Tolerancje ogólne | ISO 2768-c |
Powierzchnia
| Powłoki galwaniczne | wg DIN 267-9 |
|---|---|
| Powłoki nieelektrolityczne płatkowe cynkowe | wg ISO 10683 |
| Fosforowanie | wg DIN 50942 |
Informacje dodatkowe
| Wersja z magnesem | możliwość sprowadzenia korków gwintowych również z magnesem |
|---|
Przykład oznaczania korka gwintowanego z gniazdem sześciokątnym, z gwintem stożkowym M20x1,5 ze stali węglowej:
Korek gwintowany DIN 906 – M20x1,5 - St.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 906 |
| Rodzaj | Korek z gn. 6-kt |
| Pokrycie | Bez powłoki (surowe) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | gw.stożk. |
| Napęd | z gwintem stożkowym |
