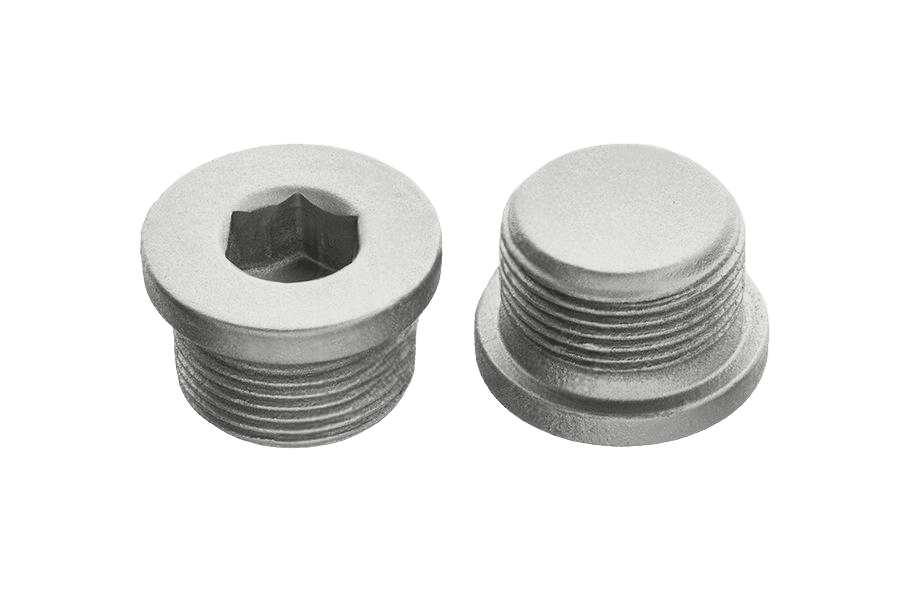

Korek z gniazdem sześciokątnym z kołnierzem DIN 908, cynk płatkowy
DIN 908DIN 908
OznaczenieDIN 908 · Cynk płatkowy srebrny (fl Zn)
Opis
Korek z gniazdem sześciokątnym z kołnierzem wg normy DIN 908. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Korki gwintowane do otworów spustowych, wlewowych i kontrolnych.
Dostępny asortyment: w rozmiarach od G 1/8 do M30x1,5. W ofercie również w wykonaniu surowym.
Dane techniczne
16 wariantów| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 908 |
| Rodzaj | Korek z gniazdem sześciokątnym |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 3 kg |
| Waga 1 szt | 120 g |
DIN 908karta katalogowa
karta katalogowaKorek z gniazdem sześciokątnym — wymiary i warunki techniczne wg DIN 908
Wymiary i warunki techniczne wg DIN 908
Karta normy DIN 908Uwagi
Korki gwintowane mogą być wykorzystywane do zaślepiania otworów z gwintem wewnętrznym walcowym wg DIN 13-5, DIN 13-6, DIN 13-7 oraz ISO 228-1. Korki są stosowane wraz z uszczelkami wg DIN 7603, których forma i materiał zależy od rodzaju czynnika, temperatury i ciśnienia.
Wymiary — gwint metryczny
wszystkie wartości w mm| d | c(+0,5/0) | Ød2(h14) | i(±0,2) | s(D12) | t(min) |
|---|---|---|---|---|---|
| M10x1 | 3 | 14 | 8 | 5 | 5 |
| M12x1,5 | 3 | 17 | 12 | 6 | 7 |
| M14x1,5 | 3 | 19 | 12 | 6 | 7 |
| M16x1,5 | 3 | 21 | 12 | 8 | 7,5 |
| M18x1,5 | 4 | 23 | 12 | 8 | 7,5 |
| M20x1,5 | 4 | 25 | 14 | 10 | 7,5 |
| M22x1,5 | 4 | 27 | 14 | 10 | 7,5 |
| M24x1,5 | 4 | 29 | 14 | 12 | 7,5 |
| M26x1,5 | 4 | 31 | 16 | 12 | 9 |
| M27x2 | 4 | 32 | 16 | 12 | 9 |
| M30x1,5 | 4 | 36 | 16 | 17 | 9 |
| M30x2 | 4 | 36 | 16 | 17 | 9 |
| M33x2 | 5 | 39 | 16 | 17 | 9 |
| M36x1,5 | 5 | 42 | 16 | 19 | 10,5 |
| M36x2 | 5 | 42 | 16 | 19 | 10,5 |
| M38x1,5 | 5 | 42 | 16 | 19 | 10,5 |
| M39x2 | 5 | 46 | 16 | 19 | 10,5 |
| M42x1,5 | 5 | 49 | 16 | 22 | 10,5 |
| M42x2 | 5 | 49 | 16 | 22 | 10,5 |
| M45x1,5 | 5 | 52 | 16 | 22 | 10,5 |
| M45x2 | 5 | 52 | 16 | 22 | 10,5 |
| M48x1,5 / M48x2 | 5 | 52 | 16 | 22 | 10,5 |
| M48x1,5 / M48x2 | 5 | 55 | 16 | 24 | 10,5 |
| M52x1,5 | 5 | 60 | 16 | 24 | 10,5 |
| M52x2 | 5 | 60 | 16 | 24 | 10,5 |
| M56x2 | 5 | 64 | 20 | 32 | 14 |
| M60x2 | 5 | 68 | 20 | 32 | 14 |
| M64x2 | 5 | 14 |
- c(+0,5/0)
- wysokość kołnierza, odchyłka górna +0,5 / dolna 0
- Ød2(h14)
- średnica kołnierza
- i(±0,2)
- długość gwintowanego trzpienia
- s(D12)
- rozmiar klucza (wymiar gniazda sześciokątnego)
- t(min)
- minimalna grubość ścianki pod gniazdem sześciokątnym
| d | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 | M26x1,5 | M27x2 | M30x1,5 | M30x2 | M33x2 | M36x1,5 | M36x2 | M38x1,5 | M39x2 | M42x1,5 | M42x2 | M45x1,5 | M45x2 | M48x1,5 / M48x2 | M48x1,5 / M48x2 | M52x1,5 | M52x2 | M56x2 | M60x2 | M64x2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| c(+0,5/0)wysokość kołnierza, odchyłka górna +0,5 / dolna 0 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Ød2(h14)średnica kołnierza | 14 | 17 | 19 | 21 | 23 | 25 | 27 | 29 | 31 | 32 | 36 | 36 | 39 | 42 | 42 | 42 | 46 | 49 | 49 | 52 | 52 | 52 | 55 | 60 | 60 | 64 | 68 | |
| i(±0,2)długość gwintowanego trzpienia | 8 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 | |
| s(D12)rozmiar klucza (wymiar gniazda sześciokątnego) | 5 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 12 | 17 | 17 | 17 | 19 | 19 | 19 | 19 | 22 | 22 | 22 | 22 | 22 | 24 | 24 | 24 | 32 | 32 | |
| t(min)minimalna grubość ścianki pod gniazdem sześciokątnym | 5 | 7 | 7 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 9 | 9 | 9 | 9 | 9 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 14 | 14 | 14 |
- doznaczenie gwintu metrycznego walcowego wg DIN 13-5, DIN 13-6, DIN 13-7
Wymiary — gwint rurowy
wszystkie wartości w mm| d | c(+0,5/0) | Ød2(h14) | i(±0,2) | s(D12) | t(min) |
|---|---|---|---|---|---|
| G 1/8 | 3 | 14 | 8 | 5 | 5 |
| G 1/4 | 3 | 18 | 12 | 6 | 7 |
| G 3/8 | 3 | 22 | 12 | 8 | 7,5 |
| G 1/2 | 4 | 26 | 14 | 10 | 7,5 |
| G 3/4 | 4 | 32 | 16 | 12 | 9 |
| G 1 | 5 | 39 | 16 | 17 | 9 |
| G 1 1/8 | 5 | 44 | 16 | 19 | 10,5 |
| G 1 1/4 | 5 | 49 | 16 | 22 | 10,5 |
| G 1 1/2 | 5 | 55 | 16 | 24 | 10,5 |
| G 1 3/4 | 5 | 62 | 20 | 32 | 14 |
| G 2 | 5 | 68 | 20 | 32 | 14 |
- c(+0,5/0)
- wysokość kołnierza, odchyłka górna +0,5 / dolna 0
- Ød2(h14)
- średnica kołnierza
- i(±0,2)
- długość gwintowanego trzpienia
- s(D12)
- rozmiar klucza (wymiar gniazda sześciokątnego)
- t(min)
- minimalna grubość ścianki pod gniazdem sześciokątnym
| d | G 1/8 | G 1/4 | G 3/8 | G 1/2 | G 3/4 | G 1 | G 1 1/8 | G 1 1/4 | G 1 1/2 | G 1 3/4 | G 2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| c(+0,5/0)wysokość kołnierza, odchyłka górna +0,5 / dolna 0 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| Ød2(h14)średnica kołnierza | 14 | 18 | 22 | 26 | 32 | 39 | 44 | 49 | 55 | 62 | 68 |
| i(±0,2)długość gwintowanego trzpienia | 8 | 12 | 12 | 14 | 16 | 16 | 16 | 16 | 16 | 20 | 20 |
| s(D12)rozmiar klucza (wymiar gniazda sześciokątnego) | 5 | 6 | 8 | 10 | 12 | 17 | 19 | 22 | 24 | 32 | 32 |
| t(min)minimalna grubość ścianki pod gniazdem sześciokątnym | 5 | 7 | 7,5 | 7,5 | 9 | 9 | 10,5 | 10,5 | 10,5 | 14 | 14 |
Kolumna G 1 odpowiada wybranemu wariantowi Korek z gniazdem sześciokątnym z kołnierzem DIN 908 G 1, cynk płatkowy.
- doznaczenie gwintu rurowego walcowego wg DIN 228-1, klasa tolerancji A (oznaczenie „A” pominięto w nagłówkach kolumn, żeby odpowiadały rozmiarom z katalogu)
Materiał i wykonanie
12 pozycjiMateriał
- Stal
- 9 SMnPb28K wg DIN 1651 lub UQst36 wg DIN 17111 — według wyboru producenta
- A1
- stal nierdzewna wg DIN 267-11
- Al
- stopy aluminium wg DIN 267-18
- CuZn
- stopy miedziowo-cynkowe wg DIN 267-18
- PA
- poliamid
- Inne materiały
- według uzgodnień
Wykonanie
- Klasa dokładności
- B wg ISO 4759-1
- Wykończenie powierzchni
- chropowatość powierzchni wg DIN 267-2
- Tolerancje ogólne
- ISO 2768-c
Powierzchnia
- Powłoki galwaniczne
- wg DIN 267-9
- Powłoki nieelektrolityczne płatkowe cynkowe
- wg ISO 10683
- Fosforowanie
- wg DIN 50942
Informacje dodatkowe
1 pozycja| Wersja z magnesem | możliwość sprowadzenia korków gwintowych również z magnesem |
|---|
Oznaczanie
przykład zapisuPrzykład oznaczania korka gwintowanego z kołnierzem i gniazdem sześciokątnym, z gwintem cylindrycznym M20x1,5 ze stali węglowej:
Korek gwintowany DIN 908 – M20x1,5 - StWykonania DIN 908
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Korek z gniazdem sześciokątnym z kołnierzem DIN 908, cynk płatkowyCynk płatkowy srebrny (fl Zn)to wykonanie | Cynk płatkowy srebrny (fl Zn) | — |
| Korek z gniazdem sześciokątnym z kołnierzem DIN 908, bez powłokiBez powłoki (surowe) | Bez powłoki (surowe) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
