DIN 908karta katalogowa

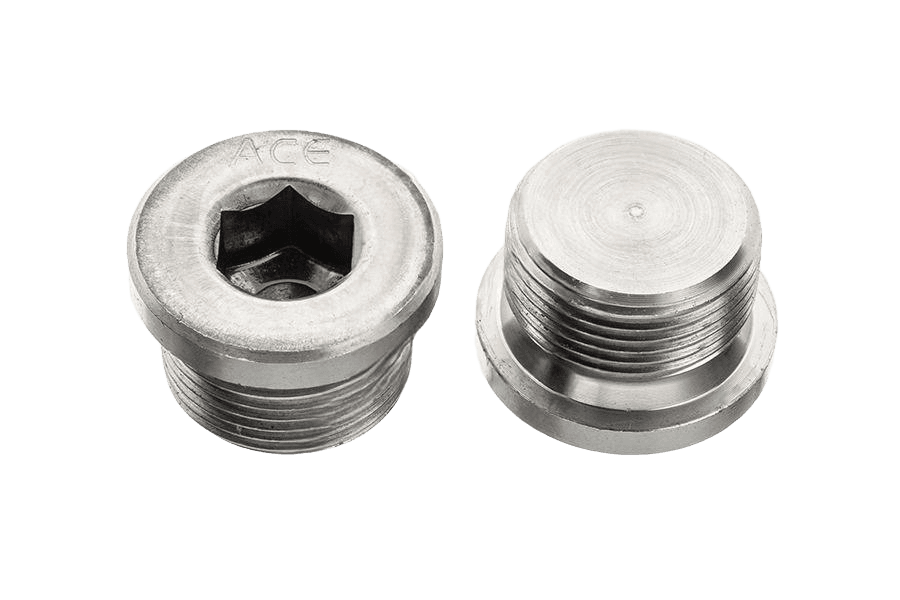

Korek z gn. 6-kt
Wymiary i warunki techniczne wg DIN 908
Oznaczanie
Korki gwintowane mogą być wykorzystywane do zaślepiania otworów z gwintem wewnętrznym walcowym wg DIN 13-5, DIN 13-6, DIN 13-7 oraz ISO 228-1. Korki są stosowane wraz z uszczelkami wg DIN 7603, których forma i materiał zależy od rodzaju czynnika, temperatury i ciśnienia.
Wymiary — gwint metryczny (mm)
| d | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 | M26x1,5 | M27x2 | M30x1,5 | M30x2 | M33x2 | M36x1,5 | M36x2 | M38x1,5 | M39x2 | M42x1,5 | M42x2 | M45x1,5 | M45x2 | M48x1,5 / M48x2 | M48x1,5 / M48x2 | M52x1,5 | M52x2 | M56x2 | M60x2 | M64x2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| c(+0,5/0) | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Ød2(h14) | 14 | 17 | 19 | 21 | 23 | 25 | 27 | 29 | 31 | 32 | 36 | 36 | 39 | 42 | 42 | 42 | 46 | 49 | 49 | 52 | 52 | 52 | 55 | 60 | 60 | 64 | 68 | |
| i(±0,2) | 8 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 | |
| s(D12) | 5 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 12 | 17 | 17 | 17 | 19 | 19 | 19 | 19 | 22 | 22 | 22 | 22 | 22 | 24 | 24 | 24 | 32 | 32 | |
| t(min) | 5 | 7 | 7 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 9 | 9 | 9 | 9 | 9 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 14 | 14 | 14 |
d — oznaczenie gwintu metrycznego walcowego wg DIN 13-5, DIN 13-6, DIN 13-7c(+0,5/0) — wysokość kołnierza, odchyłka górna +0,5 / dolna 0Ød2(h14) — średnica kołnierzai(±0,2) — długość gwintowanego trzpienias(D12) — rozmiar klucza (wymiar gniazda sześciokątnego)t(min) — minimalna grubość ścianki pod gniazdem sześciokątnym
Wymiary — gwint rurowy (mm)
| d | G 1/8 | G 1/4 | G 3/8 | G 1/2 | G 3/4 | G 1 | G 1 1/8 | G 1 1/4 | G 1 1/2 | G 1 3/4 | G 2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| c(+0,5/0) | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| Ød2(h14) | 14 | 18 | 22 | 26 | 32 | 39 | 44 | 49 | 55 | 62 | 68 |
| i(±0,2) | 8 | 12 | 12 | 14 | 16 | 16 | 16 | 16 | 16 | 20 | 20 |
| s(D12) | 5 | 6 | 8 | 10 | 12 | 17 | 19 | 22 | 24 | 32 | 32 |
| t(min) | 5 | 7 | 7,5 | 7,5 | 9 | 9 | 10,5 | 10,5 | 10,5 | 14 | 14 |
d — oznaczenie gwintu rurowego walcowego wg DIN 228-1, klasa tolerancji A (oznaczenie „A” pominięto w nagłówkach kolumn, żeby odpowiadały rozmiarom z katalogu)c(+0,5/0) — wysokość kołnierza, odchyłka górna +0,5 / dolna 0Ød2(h14) — średnica kołnierzai(±0,2) — długość gwintowanego trzpienias(D12) — rozmiar klucza (wymiar gniazda sześciokątnego)t(min) — minimalna grubość ścianki pod gniazdem sześciokątnym
Materiał i wykonanie
Materiał
| Stal | 9 SMnPb28K wg DIN 1651 lub UQst36 wg DIN 17111 — według wyboru producenta |
|---|---|
| A1 | stal nierdzewna wg DIN 267-11 |
| Al | stopy aluminium wg DIN 267-18 |
| CuZn | stopy miedziowo-cynkowe wg DIN 267-18 |
| PA | poliamid |
| Inne materiały | według uzgodnień |
Wykonanie
| Klasa dokładności | B wg ISO 4759-1 |
|---|---|
| Wykończenie powierzchni | chropowatość powierzchni wg DIN 267-2 |
| Tolerancje ogólne | ISO 2768-c |
Powierzchnia
| Powłoki galwaniczne | wg DIN 267-9 |
|---|---|
| Powłoki nieelektrolityczne płatkowe cynkowe | wg ISO 10683 |
| Fosforowanie | wg DIN 50942 |
Informacje dodatkowe
| Wersja z magnesem | możliwość sprowadzenia korków gwintowych również z magnesem |
|---|
Przykład oznaczania korka gwintowanego z kołnierzem i gniazdem sześciokątnym, z gwintem cylindrycznym M20x1,5 ze stali węglowej:
Korek gwintowany DIN 908 – M20x1,5 - St.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 908 |
| Rodzaj | Korek z gn. 6-kt |
| Pokrycie | Bez powłoki (surowe) |
| Własność | z kołn. |
| Układ rozmiaru | gwint metryczny |
| Odmiana | z kołn. |
| Napęd | z kołnierzem |
