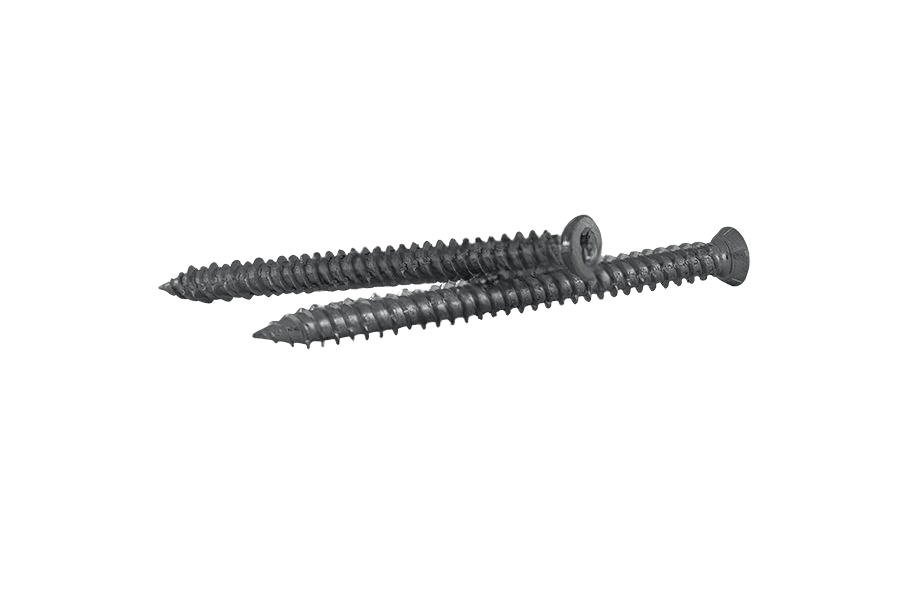

Kotwa wkręcana stożek AN 234, ocynk biały
AN 234AN 234
OznaczenieAN 234 · Ocynk galwaniczny biały (oc.B)
Opis
Kotwa wkręcana wg normy AN 234. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do mocowań w betonie i pełnym murze.
Dostępny asortyment: w długościach 72–182 mm.
Dane techniczne
4 warianty| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 234 |
| Rodzaj | Kotwa wkręcana |
| Rozmiar | 7,5 |
| Napęd | Tx 30/182 |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 1,39 kg |
| Waga 1 szt | 13,9 g |
AN 234karta katalogowa
karta katalogowaKotwa wkręcana — wymiary i warunki techniczne wg AN 234
Wymiary i warunki techniczne wg AN 234
Karta normy AN 234Wymiary
wszystkie wartości w mm| l — długość (mm) | 72 | 92 | 112 | 132 | 152 | 182 | 212 |
|---|---|---|---|---|---|---|---|
| d(max) | 7,6 | 7,6 | 7,6 | 7,6 | 7,6 | 7,6 | 7,6 |
| d(min) | 7,3 | 7,3 | 7,3 | 7,3 | 7,3 | 7,3 | 7,3 |
| dk1średnica łba w odmianie S (łeb stożkowy) | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| dk2średnica łba w odmianie W (łeb walcowy) | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 |
| l(max) | 72 | 92 | 112 | 132 | 152 | 182 | 212 |
| l(min) | 70 | 90 | 110 | 130 | 150 | 180 | 210 |
| l1długość odcinka przy ostrzu o zmniejszonej średnicy gwintu (wartość orientacyjna, w karcie oznaczona ≈) | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| d1średnica gwintu tuż przy samym ostrzu | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 |
| d2średnica gwintu w odcinku zwężonym bliżej ostrza | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 |
| kwysokość łba | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Kolumna 72 odpowiada wybranemu wariantowi Kotwa wkręcana stożek AN 234 7,5x72, ocynk biały.
- Oznaczenie w karcie źródłowej ma postać Ø7,5×l (np. „7,5x72”) — średnica jest stała dla obu odmian (patrz wiersz d), dlatego kolumny tabeli podają tylko długość l
- d(max)/d(min) — zewnętrzna średnica gwintu na trzonie (zakres tolerancji wykonania), nominalnie Ø7,5 mm
- l(max)/l(min) — długość całkowita (zakres tolerancji wykonania)
Parametry osadzania
wszystkie wartości w mm| l — długość (mm) | 72 | 92 | 112 | 132 | 152 | 182 | 212 |
|---|---|---|---|---|---|---|---|
| ldługość całkowita kotwy (jak w tabeli Wymiary) | 72 | 92 | 112 | 132 | 152 | 182 | 212 |
| D1*średnica otworu wierconego w podłożu | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| D2*średnica otworu przelotowego w mocowanym profilu ościeżnicy | 6,2 | 6,2 | 6,2 | 6,2 | 6,2 | 6,2 | 6,2 |
| F(beton) | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| F(cegła pełna) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| F(pumeks) | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| F(beton komórkowy) | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
Kolumna 72 odpowiada wybranemu wariantowi Kotwa wkręcana stożek AN 234 7,5x72, ocynk biały.
- F — głębokość osadzenia w podłożu, zależna od rodzaju materiału podłoża (beton / cegła pełna / pumeks / beton komórkowy)
- * — dane producenta; w celu doboru kotwy oraz parametrów jej osadzania zaleca się wykonanie prób
Oznaczanie
przykład zapisuKotwy przeznaczone są do montażu ościeżnic okiennych i drzwiowych. Kotwy AN 234 S z łbem stożkowym przeznaczone są do ościeżnic aluminiowych i plastikowych, natomiast AN 234 W z łbem walcowym — do ościeżnic drewnianych.
Kotwa wkręcana stożek AN 234, ocynk białyWykonania AN 234
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Kotwa wkręcana stożek AN 234, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | — |
| Kotwa wkręcana walec AN 234, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
