AN 234karta katalogowa

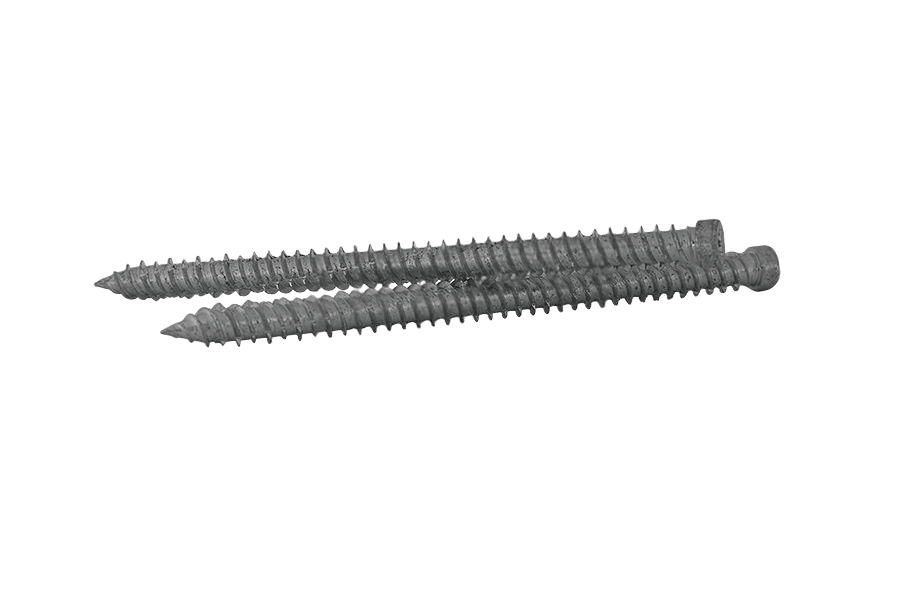

Kotwa wkręcana

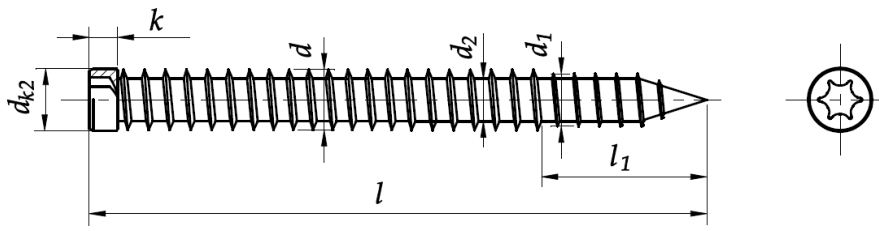

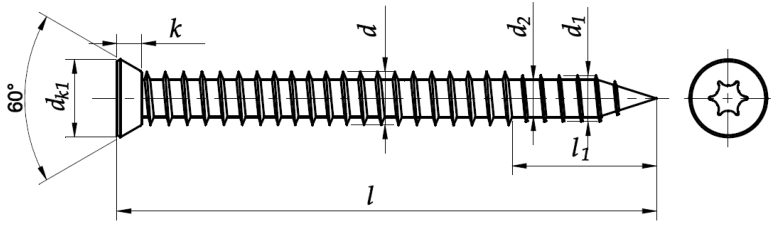

Wymiary i warunki techniczne wg AN 234
Wymiary (mm)
| l — długość (mm) | 72 | 92 | 112 | 132 | 152 | 182 | 212 |
|---|---|---|---|---|---|---|---|
| d(max) | 7,6 | 7,6 | 7,6 | 7,6 | 7,6 | 7,6 | 7,6 |
| d(min) | 7,3 | 7,3 | 7,3 | 7,3 | 7,3 | 7,3 | 7,3 |
| dk1 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| dk2 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 |
| l(max) | 72 | 92 | 112 | 132 | 152 | 182 | 212 |
| l(min) | 70 | 90 | 110 | 130 | 150 | 180 | 210 |
| l1 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| d1 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 |
| d2 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 |
| k | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Oznaczenie w karcie źródłowej ma postać Ø7,5×l (np. „7,5x72”) — średnica jest stała dla obu odmian (patrz wiersz d), dlatego kolumny tabeli podają tylko długość ld(max)/d(min) — zewnętrzna średnica gwintu na trzonie (zakres tolerancji wykonania), nominalnie Ø7,5 mmdk1 — średnica łba w odmianie S (łeb stożkowy)dk2 — średnica łba w odmianie W (łeb walcowy)l(max)/l(min) — długość całkowita (zakres tolerancji wykonania)l1 — długość odcinka przy ostrzu o zmniejszonej średnicy gwintu (wartość orientacyjna, w karcie oznaczona ≈)d2 — średnica gwintu w odcinku zwężonym bliżej ostrzad1 — średnica gwintu tuż przy samym ostrzuk — wysokość łba
Parametry osadzania (mm)
| l — długość (mm) | 72 | 92 | 112 | 132 | 152 | 182 | 212 |
|---|---|---|---|---|---|---|---|
| l | 72 | 92 | 112 | 132 | 152 | 182 | 212 |
| D1* | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| D2* | 6,2 | 6,2 | 6,2 | 6,2 | 6,2 | 6,2 | 6,2 |
| F(beton) | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| F(cegła pełna) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| F(pumeks) | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| F(beton komórkowy) | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
l — długość całkowita kotwy (jak w tabeli Wymiary)D1* — średnica otworu wierconego w podłożuD2* — średnica otworu przelotowego w mocowanym profilu ościeżnicyF — głębokość osadzenia w podłożu, zależna od rodzaju materiału podłoża (beton / cegła pełna / pumeks / beton komórkowy)* — dane producenta; w celu doboru kotwy oraz parametrów jej osadzania zaleca się wykonanie prób
Oznaczanie
Kotwy przeznaczone są do montażu ościeżnic okiennych i drzwiowych. Kotwy AN 234 S z łbem stożkowym przeznaczone są do ościeżnic aluminiowych i plastikowych, natomiast AN 234 W z łbem walcowym — do ościeżnic drewnianych.
Zapewniają bezpieczne mocowanie do szerokiego zakresu podłoża: do betonu, cegły pełnej, bloków i kamienia naturalnego.
Odmiana
z łbem stożkowym — do ościeżnic aluminiowych i plastikowych
z łbem walcowym — do ościeżnic drewnianych
Montaż

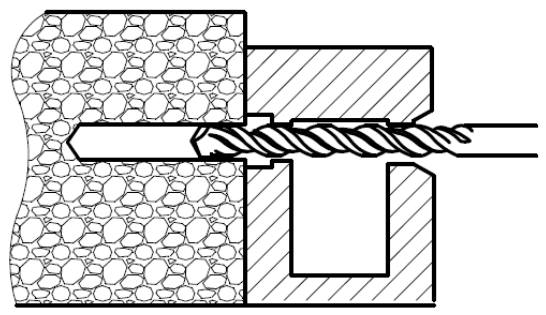

Wywiercić otwór o odpowiedniej średnicy w podłożu i profilu ościeżnicy

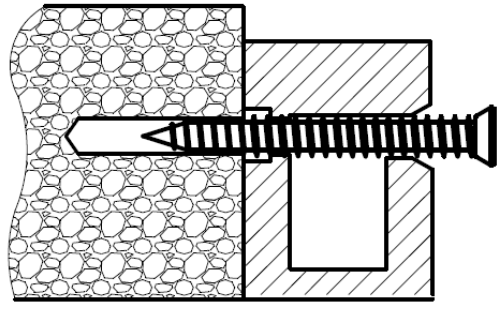

Wkręcić kotwę przez profil ościeżnicy w podłoże

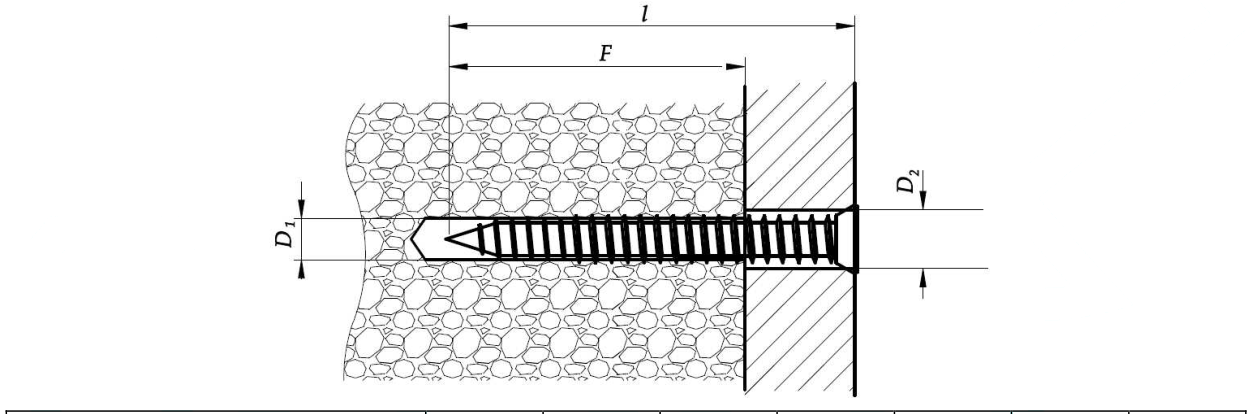

Parametry osadzania — schemat
Przekrój przez podłoże i profil ościeżnicy z zaznaczonymi parametrami l, F, D1, D2
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | AN 234 |
| Rodzaj | Kotwa wkręcana |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | walec |
| Rozmiar | 7,5 |
| Układ rozmiaru | średnica (mm) |
| Odmiana | walec |
| Napęd | Tx 25/182 |
