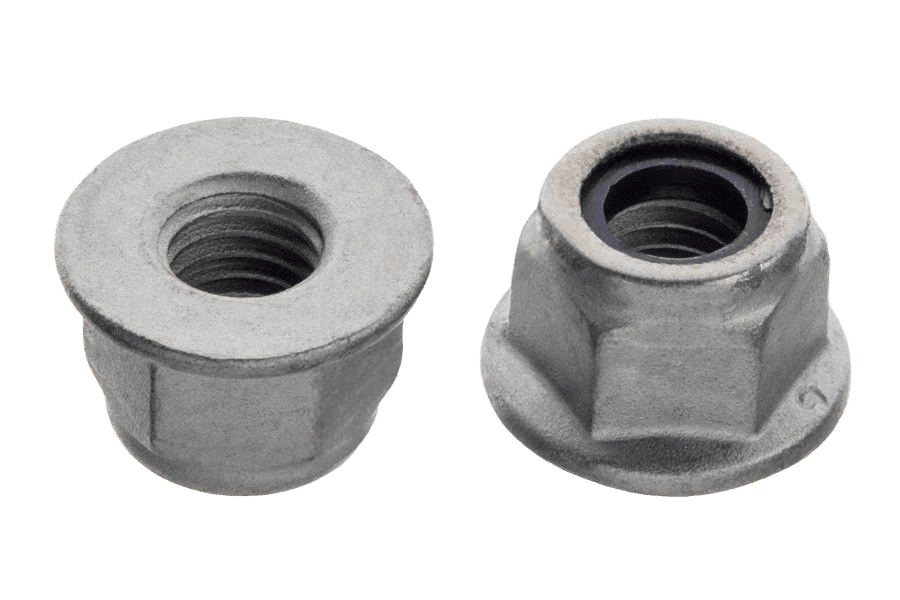

Nakrętka kołnierzowa samohamowna DIN 6926, kl. 8, cynk płatkowy
DIN 6926DIN 6926
Zdjęcie 1 z 2
OznaczenieDIN 6926 · M8 · 8 · Cynk płatkowy srebrny (fl Zn)
DIN 6926karta katalogowa
karta katalogowaNakrętka kołnierzowa samohamowna — wymiary i warunki techniczne wg DIN 6926
Wymiary i warunki techniczne wg DIN 6926
Karta normy DIN 6926Wymiary
wszystkie wartości w mm| d | d, drobnozwojny | P | h(max) | h(min) | m(min) | d(c) | s(nom) |
|---|---|---|---|---|---|---|---|
| M5 | 0,8 | 7,1 | 6,74 | 4,7 | 11,8 | 8 | |
| M6 | 1 | 9,1 | 8,74 | 5,7 | 14,2 | 10 | |
| M8 | M8x1 | 1,25 | 11,1 | 10,67 | 7,6 | 17,9 | 13 |
| M10 | M10x1,25 / (M10x1) | 1,5 | 13,5 | 13,07 | 9,6 | 21,8 | 15 |
| M12 | M12x1,5 / M12x1,25 | 1,75 | 16,1 | 15,67 | 11,6 | 26 | 18 |
| (M14) | (M14x1,5) | 2 | 18,2 | 17,68 | 13,3 | 29,9 | 21 |
| M16 | M16x1,5 | 2 | 20,3 | 19,46 | 15,3 | 34,5 | 24 |
| M20 | M20x1,5 | 2,5 | 24,8 | 23,96 | 18,9 | 42,8 | 30 |
- P
- podziałka (skok) gwintu
| d | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | M20 |
|---|---|---|---|---|---|---|---|---|
| d, drobnozwojny | M8x1 | M10x1,25 / (M10x1) | M12x1,5 / M12x1,25 | (M14x1,5) | M16x1,5 | M20x1,5 | ||
| Ppodziałka (skok) gwintu | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 |
| h(max) | 7,1 | 9,1 | 11,1 | 13,5 | 16,1 | 18,2 | 20,3 | 24,8 |
| h(min) | 6,74 | 8,74 | 10,67 | 13,07 | 15,67 | 17,68 | 19,46 | 23,96 |
| m(min) | 4,7 | 5,7 | 7,6 | 9,6 | 11,6 | 13,3 | 15,3 | 18,9 |
| d(c) | 11,8 | 14,2 | 17,9 | 21,8 | 26 | 29,9 | 34,5 | 42,8 |
| s(nom) | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
Kolumna M8 odpowiada wybranemu wariantowi M8.
- (…)wymiary nie zalecane
- dgwint nominalny (zwykły)
- wiersz „d, drobnozwojny" — dostępne gwinty drobnozwojne
- h — wysokość nakrętki
- m — wysokość części gwintowanej (nośnej)
- dc — średnica kołnierza (powierzchni oporowej)
- s — rozmiar klucza (rozstaw płaszczyzn)
Warunki techniczne
14 pozycjiMateriał
- Stal
Wymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6H
- Norma
- DIN 13-12, DIN 13-15
Własności mechaniczne
- Klasa własności mechanicznych
- 8, 10; 12 (≤ M16)
- Norma
- DIN ISO 898-2, DIN 267-23
Materiał wkładki
- Niemetal
Tolerancje
- Klasa dokładności
- A
- Norma
- DIN ISO 4759-1
Powierzchnia
- Jak wykonano
- Chropowatość powierzchni
- DIN 267-2
- Nieciągłości powierzchni
- DIN 267-20
- Powłoki galwaniczne
- DIN 267-9
Odbiór
- Procedura odbioru DIN 267-5
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 6926 · M8 · 8 · Cynk płatkowy srebrny (fl Zn)Opis
Nakrętka kołnierzowa samohamowna wg normy DIN 6926, w klasie 8. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarze M8. W ofercie również w wykonaniu 10 z ocynkiem płatkowym i 8 ocynkowanym.
Specyfikacja produktu
10 pozycji| Rozmiar | M8 |
|---|---|
| Klasa wytrzymałości | 8 |
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | DIN 6926 |
| Rodzaj | Nakrętka kołnierzowa samohamowna |
| Ilość w opakowaniu | 300 szt |
| Waga opakowania | 2,45 kg |
| Waga 1 szt | 8,16 g |
Wykonania DIN 6926
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Nakrętka kołnierzowa samohamowna DIN 6926, kl. 8, cynk płatkowy8 · Cynk płatkowy srebrny (fl Zn)to wykonanie | 8 · Cynk płatkowy srebrny (fl Zn) | — | wybierz wymiar |
| Nakrętka kołnierzowa samohamowna DIN 6926, kl. 10, cynk płatkowy10 · Cynk płatkowy srebrny (fl Zn) | 10 · Cynk płatkowy srebrny (fl Zn) | — | wybierz wymiar |
| Nakrętka kołnierzowa samohamowna DIN 6926, kl. 8, ocynk biały8 · Ocynk galwaniczny biały (oc.B) | 8 · Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 6926 · 8 · Cynk płatkowy srebrny (fl Zn)
M889,32 zł / opak
M8 · 300 szt.300 szt. · 0,30 zł brutto / szt. · dostępne
