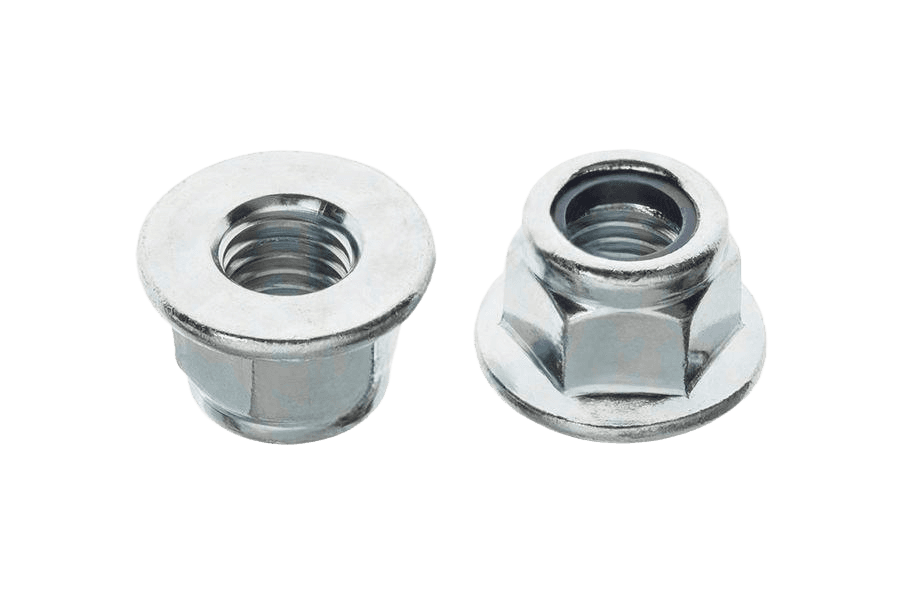

Nakr. kołn. samoham. 8 oc.B DIN 6926

Rys. techniczny · DIN 6926

Rozmiar

M10

M12

M16

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 6926karta katalogowa

Nakr. kołn. samoham.

Wymiary i warunki techniczne wg DIN 6926

Wymiary (mm)

d	M5	M6	M8	M10	M12	(M14)	M16	M20
d, drobnozwojny			M8x1	M10x1,25 / (M10x1)	M12x1,5 / M12x1,25	(M14x1,5)	M16x1,5	M20x1,5
P	0,8	1	1,25	1,5	1,75	2	2	2,5
h(max)	7,1	9,1	11,1	13,5	16,1	18,2	20,3	24,8
h(min)	6,74	8,74	10,67	13,07	15,67	17,68	19,46	23,96
m(min)	4,7	5,7	7,6	9,6	11,6	13,3	15,3	18,9
d(c)	11,8	14,2	17,9	21,8	26	29,9	34,5	42,8
s(nom)	8	10	13	15	18	21	24	30

— wymiary nie zalecaned — gwint nominalny (zwykły)wiersz „d, drobnozwojny" — dostępne gwinty drobnozwojneP — podziałka (skok) gwintuh — wysokość nakrętkim — wysokość części gwintowanej (nośnej)dc — średnica kołnierza (powierzchni oporowej)s — rozmiar klucza (rozstaw płaszczyzn)

Warunki techniczne

Materiał

	Stal

Wymagania ogólne

Norma	DIN 267-1

Gwint

Tolerancja	6H
Norma	DIN 13-12, DIN 13-15

Własności mechaniczne

Klasa własności mechanicznych	8, 10; 12 (≤ M16)
Norma	DIN ISO 898-2, DIN 267-23

Materiał wkładki

	Niemetal

Tolerancje

Klasa dokładności	A
Norma	DIN ISO 4759-1

Powierzchnia

	Jak wykonano
Chropowatość powierzchni	DIN 267-2
Nieciągłości powierzchni	DIN 267-20
Powłoki galwaniczne	DIN 267-9

Odbiór

	Procedura odbioru DIN 267-5

Oznaczanie

Przykład oznaczania nakrętki sześciokątnej z kołnierzem, samozabezpieczającej, z wkładką niemetalową, z gwintem M12 i klasy własności mechanicznych 8:

Nakrętka sześciokątna DIN 6926 – M12 - 8

Specyfikacja produktu

Rozmiar	—
Norma	DIN 6926
Rodzaj	Nakr. kołn. samoham.
Klasa / materiał	8
Pokrycie	Ocynk galwaniczny biały (oc.B)
Układ rozmiaru	gwint metryczny
