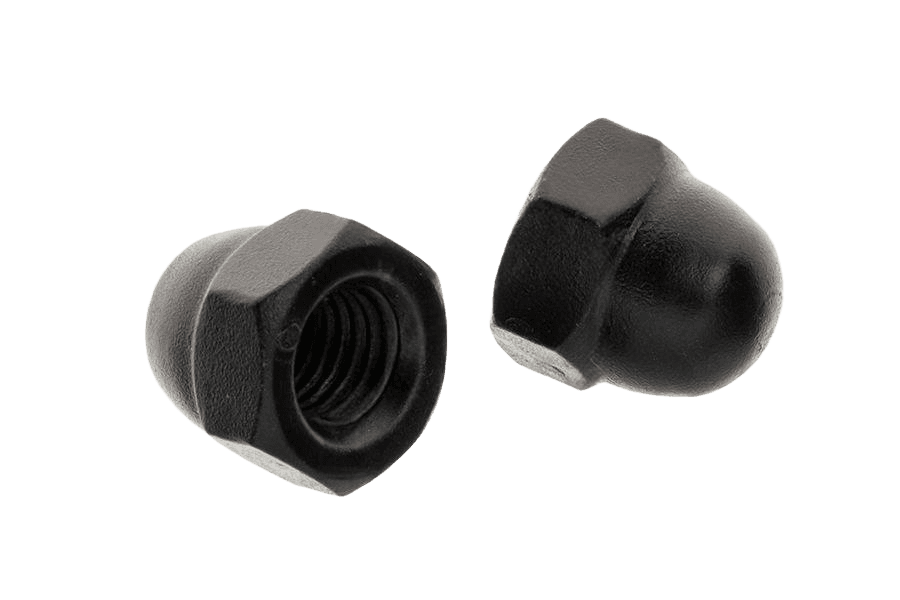

Nakrętka kołpakowa DIN 1587, kl. 6, cynk płatkowy czarny
DIN 1587DIN 1587
Zdjęcie 1 z 2
OznaczenieDIN 1587 · 6 · Cynk płatkowy czarny (fl Zn cz.)
Opis
Nakrętka kołpakowa wg normy DIN 1587, w klasie 6. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M5 do M12.
Dane techniczne
5 wariantów| Klasa wytrzymałości | 6 |
|---|---|
| Pokrycie | Cynk płatkowy czarny (fl Zn cz.) |
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | DIN 1587 |
| Rodzaj | Nakrętka kołpakowa |
| Klasa / materiał | 6 |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 2,05 kg |
| Waga 1 szt | 2,05 g |
DIN 1587karta katalogowa
karta katalogowaNakrętka kołpakowa DIN 1587, kl. 6, cynk płatkowy czarny — wymiary i warunki techniczne wg DIN 1587
Wymiary i warunki techniczne wg DIN 1587
Karta normy DIN 1587Wymiary
wszystkie wartości w mm| Ø d(nom) | d (wariant 1) | d (wariant 2) | P | m(max) | m(min) | h(max=nom) | h(min) 2) | w(min) | s(nom) |
|---|---|---|---|---|---|---|---|---|---|
| M3 | 0,5 | 2,6 | 2,4 | 6 | 5,5 | 5,5 | |||
| M4 | 0,7 | 3,2 | 2,9 | 8 | 7,42 | 2 | 7 | ||
| M5 | 0,8 | 4 | 3,7 | 10 | 9,42 | 2 | 8 | ||
| M6 | 1 | 5 | 4,7 | 12 | 11,3 | 2 | 10 | ||
| M8 | M8x1 | 1,25 | 6,5 | 6,14 | 15 | 14,3 | 2 | 13 | |
| M10 | M10x1 | M10x1,25 | 1,5 | 8 | 7,64 | 18 | 17,3 | 2 | 17 |
| M12 | M12x1,25 | M12x1,5 | 1,75 | 10 | 9,64 | 22 | 21,16 | 3 | 19 |
| (M14) | (M14x1,5) | 2 | 11 | 10,3 | 25 | 24,16 | 4 | 22 | |
| M16 | M16x1,5 | 2 | 13 | 12,3 | 28 | 27,16 | 4 | 24 | |
| (M18) | (M18x1,5) | (M18x2) | 2,5 | 15 | 14,3 | 32 | 31 | 5 | 27 |
| M20 | M20x1,5 | M20x2 | 2,5 | 16 | 14,9 | 34 | 33 | 5 | 30 |
| (M22) | (M22x1,5) | (M22x2) | 2,5 | 18 | 16,9 | 39 | 38 | 5 | 34 |
| M24 | M24x2 | 3 | 19 | 17,7 | 42 | 41 | 6 | 36 | |
| M30 | 3,5 | 25 | 24,48 | 50 | 49,38 | 46 |
- P
- skok gwintu
- m(max)
- maksymalna wysokość części sześciokątnej (gwintowanej)
- m(min)
- minimalna wysokość części sześciokątnej (gwintowanej)
- h(max=nom)
- całkowita (nominalna) wysokość nakrętki wraz z kołpakiem
- w(min)
- minimalna grubość ścianki kołpaka
- s(nom)
- nominalny rozmiar klucza
| Ø d(nom) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | M30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d (wariant 1) | M8x1 | M10x1 | M12x1,25 | (M14x1,5) | M16x1,5 | (M18x1,5) | M20x1,5 | (M22x1,5) | M24x2 | |||||
| d (wariant 2) | M10x1,25 | M12x1,5 | (M18x2) | M20x2 | (M22x2) | |||||||||
| Pskok gwintu | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3,5 |
| m(max)maksymalna wysokość części sześciokątnej (gwintowanej) | 2,6 | 3,2 | 4 | 5 | 6,5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 25 |
| m(min)minimalna wysokość części sześciokątnej (gwintowanej) | 2,4 | 2,9 | 3,7 | 4,7 | 6,14 | 7,64 | 9,64 | 10,3 | 12,3 | 14,3 | 14,9 | 16,9 | 17,7 | 24,48 |
| h(max=nom)całkowita (nominalna) wysokość nakrętki wraz z kołpakiem | 6 | 8 | 10 | 12 | 15 | 18 | 22 | 25 | 28 | 32 | 34 | 39 | 42 | 50 |
| h(min) 2) | 5,5 | 7,42 | 9,42 | 11,3 | 14,3 | 17,3 | 21,16 | 24,16 | 27,16 | 31 | 33 | 38 | 41 | 49,38 |
| w(min)minimalna grubość ścianki kołpaka | 2 | 2 | 2 | 2 | 2 | 3 | 4 | 4 | 5 | 5 | 5 | 6 | ||
| s(nom)nominalny rozmiar klucza | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 34 | 36 | 46 |
Kolumna M5 odpowiada wybranemu wariantowi Nakrętka kołpakowa DIN 1587 M5, kl. 6, cynk płatkowy czarny.
- (…)wymiary nie zalecane
- d (wariant 1/2) — opcjonalne oznaczenia gwintu drobnozwojnego dostępnego dla danej średnicy nominalnej (część rozmiarów nie ma żadnego wariantu, część jeden, część dwa)
- h(min) — minimalna całkowita wysokość nakrętki
- 1) — dotyczy kolumn M3, M30: wymiary nie ujęte w normie DIN 1587
- 2) — wymiar dla klasy dokładności B
Warunki techniczne
16 pozycjiMateriał
- Stal
- klasa własności mechanicznych 6; wg DIN EN 20898-2, DIN EN 20898-6
- Stal nierdzewna
- klasa własności A1-50; wg ISO 3506-2
- Metale nieżelazne
- CuZn (stop miedzi z cynkiem); wg DIN EN 28839
Wymagania ogólne
- Norma
- DIN ISO 8992
Gwint
- Tolerancja
- 6H
- Norma
- DIN 13-15
Tolerancje
- Klasa dokładności
- A lub B: wg ustaleń
- Norma
- DIN ISO 4759-1
Powierzchnia
- Stal
- zgodnie z procesem (jak wytworzono)
- Stal nierdzewna / metale nieżelazne
- bez powłoki
- Powłoki galwaniczne
- wg ISO 4042
- Powłoki płatkowe (cynkowe, nieelektrolityczne)
- wg ISO 10683
- Chropowatość powierzchni
- wg DIN 267-2
- Nieciągłości powierzchni
- wg DIN EN 493
- Powłoki ogniowe
- wg DIN 267-10
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania: nakrętka kołpakowa z gwintem M8:
Nakrętka kołpakowa DIN 1587 - M8Wykonania DIN 1587
9 wykonań| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka kołpakowa DIN 1587, kl. 6, cynk płatkowy czarny6 · Cynk płatkowy czarny (fl Zn cz.)to wykonanie | 6 · Cynk płatkowy czarny (fl Zn cz.) | — |
| Nakrętka kołpakowa DIN1587 | — | — |
| Nakrętka kołpakowa DIN 1587, stal kwasoodporna A4-80A4-80 · stal nierdzewna A4 | A4-80 · stal nierdzewna A4 | — |
| Nakrętka kołpakowa DIN 1587, kl. 6, ocynk biały6 · Ocynk galwaniczny biały (oc.B) | 6 · Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka kołpakowa DIN 1587, stal nierdzewna A2-70A2-70 · stal nierdzewna A2 | A2-70 · stal nierdzewna A2 | — |
| Nakrętka kołpakowa DIN 1587, mosiądzmosiądz | mosiądz | — |
| Nakrętka kołpakowa DIN 1587, kl. 6, cynk-nikiel czarny6 · Cynk-nikiel czarny (Zn-Ni cz.) | 6 · Cynk-nikiel czarny (Zn-Ni cz.) | — |
| Nakrętka kołpakowa DIN 1587, kl. 6, ocynk biały6 · Ocynk galwaniczny biały (oc.B) | 6 · Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka kołpakowa DIN 1587, kl. 6, cynk płatkowy6 · Cynk płatkowy srebrny (fl Zn) | 6 · Cynk płatkowy srebrny (fl Zn) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
