Wymiary (mm)
— wymiary nie zalecaned (wariant 1/2) — opcjonalne oznaczenia gwintu drobnozwojnego dostępnego dla danej średnicy nominalnej (część rozmiarów nie ma żadnego wariantu, część jeden, część dwa)P — skok gwintum(max) — maksymalna wysokość części sześciokątnej (gwintowanej)m(min) — minimalna wysokość części sześciokątnej (gwintowanej)h(max=nom) — całkowita (nominalna) wysokość nakrętki wraz z kołpakiemh(min) — minimalna całkowita wysokość nakrętkiw(min) — minimalna grubość ścianki kołpakas(nom) — nominalny rozmiar klucza1) — dotyczy kolumn M3, M30: wymiary nie ujęte w normie DIN 15872) — wymiar dla klasy dokładności B
Warunki techniczne
Materiał
| Stal | klasa własności mechanicznych 6; wg DIN EN 20898-2, DIN EN 20898-6 |
|---|
| Stal nierdzewna | klasa własności A1-50; wg ISO 3506-2 |
|---|
| Metale nieżelazne | CuZn (stop miedzi z cynkiem); wg DIN EN 28839 |
|---|
Gwint
| Tolerancja | 6H |
|---|
| Norma | DIN 13-15 |
|---|
Tolerancje
| Klasa dokładności | A lub B: wg ustaleń |
|---|
| Norma | DIN ISO 4759-1 |
|---|
Powierzchnia
| Stal | zgodnie z procesem (jak wytworzono) |
|---|
| Stal nierdzewna / metale nieżelazne | bez powłoki |
|---|
| Powłoki galwaniczne | wg ISO 4042 |
|---|
| Powłoki płatkowe (cynkowe, nieelektrolityczne) | wg ISO 10683 |
|---|
| Chropowatość powierzchni | wg DIN 267-2 |
|---|
| Nieciągłości powierzchni | wg DIN EN 493 |
|---|
| Powłoki ogniowe | wg DIN 267-10 |
|---|
Odbiór
| procedura odbioru wg DIN 267-5 |
|---|
Oznaczanie
Przykład oznaczania: nakrętka kołpakowa z gwintem M8:

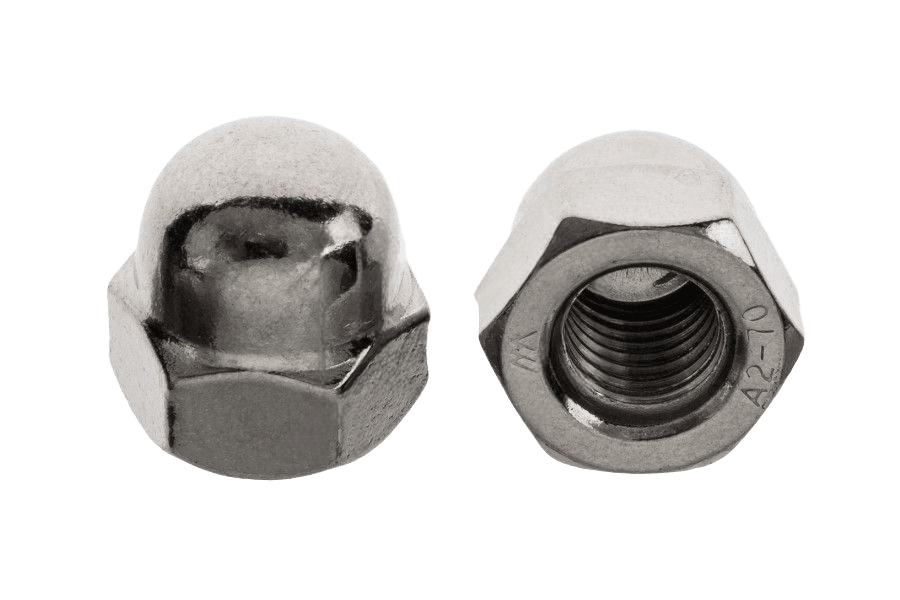

Nakrętka kołpakowa DIN 1587 - M8.
Norma powiązana: PN 82181.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Norma | DIN 1587 |
|---|
| Rodzaj | Nakr. kołpakowa |
|---|
| Klasa / materiał | Nierdzewna A2-70 |
|---|
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
