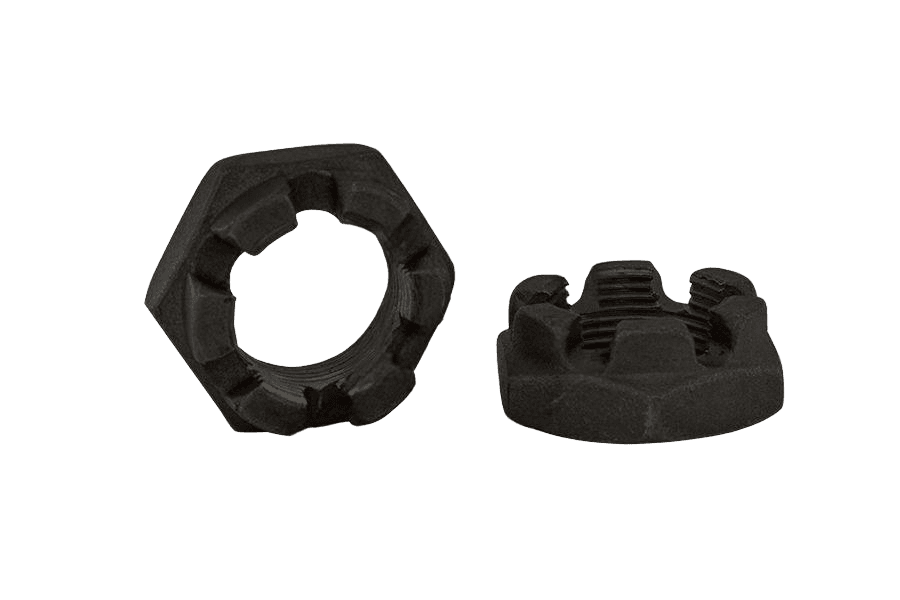

Nakrętka koronowa niska DIN 937, kl. 17H, bez powłoki, gwint drobnozwojny
DIN 937DIN 937
Zdjęcie 1 z 2
OznaczenieDIN 937 · Bez powłoki (surowe)
Opis
Nakrętka koronowa niska wg normy DIN 937. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M20x1,5 do M36x3. W ofercie również w wykonaniu ocynkowanym.
Dane techniczne
6 wariantów| Pokrycie | Bez powłoki (surowe) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint drobnozwojny metryczny |
| Norma | DIN 937 |
| Rodzaj | Nakrętka koronowa niska |
| Klasa / materiał | 17H |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 840 g |
| Waga 1 szt | 33,6 g |
DIN 937karta katalogowa
karta katalogowaNakrętka koronowa niska — wymiary i warunki techniczne wg DIN 937
Wymiary i warunki techniczne wg DIN 937
Karta normy DIN 937Wymiary
wszystkie wartości w mm| d(nom) | d (wariant 1) | d (wariant 2) | P | m(max) | m(min) | w(min) | w(max) | de(max) | de(min) | s(nom) | Zawleczka DIN 94 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M6 | 1 | 6 | 5,7 | 3,2 | 3,5 | 10 | 1,6x14 | ||||
| (M7) | 1 | 7 | 6,64 | 3,7 | 4 | 11 | 1,6x14 | ||||
| M8 | M8x1 | 1,25 | 8 | 7,64 | 4,2 | 4,5 | 13 | 2x16 | |||
| M10 | M10x1 | M10x1,25 | 1,5 | 9 | 8,64 | 4,7 | 5 | 17* | 2,5x20 | ||
| M12 | M12x1,25 | M12x1,5 | 1,75 | 10 | 9,64 | 5,7 | 6 | 17 | 16,57 | 19* | 3,2x22 |
| (M14) | (M14x1,5) | 2 | 11 | 10,57 | 6,64 | 7 | 19 | 18,48 | 22 | 3,2x25 | |
| M16 | M16x1,5 | 2 | 12 | 11,57 | 6,64 | 7 | 22 | 21,48 | 24 | 4x28 | |
| (M18) | (M18x1,5) | (M18x2) | 2,5 | 13 | 12,3 | 7,64 | 8 | 25 | 24,3 | 27 | 4x32 |
| M20 | M20x1,5 | M20x2 | 2,5 | 13 | 12,3 | 7,64 | 8 | 28 | 27,3 | 30 | 4x36 |
| (M22) | (M22x1,5) | (M22x2) | 2,5 | 15 | 14,3 | 8,64 | 9 | 30 | 29,3 | 32* | 5x36 |
| M24 | M24x2 | 3 | 15 | 14,3 | 8,64 | 9 | 34 | 33 | 36 | 5x40 | |
| (M27) | (M27x2) | 3 | 17 | 16,3 | 10,57 | 11 | 38 | 37 | 41 | 5x45 | |
| M30 | M30x2 | 3,5 | 18 | 17,3 | 10,57 | 11 | 42 | 41 | 46 | 6,3x50 | |
| (M33) | (M33x2) | 3,5 | 20 | 19,16 | 12,57 | 13 | 46 | 45 | 50 | 6,3x56 | |
| M36 | M36x3 | 4 | 20 | 19,16 | 12,57 | 13 | 50 | 49 | 55 | 6,3x63 | |
| (M39) | (M39x3) | 4 | 22 | 21,16 | 12,57 | 13 | 55 | 53,8 | 60 | 6,3x71 | |
| M42 | M42x3 | 4,5 | 23 | 22,16 | 13,57 | 14 | 58 | 56,8 | 65 | 8x71 | |
| (M45) | (M45x3) | 4,5 | 25 | 24,16 | 15,57 | 16 | 62 | 60,8 | 70 | 8x80 | |
| M48 | M48x3 | 5 | 25 | 24,16 | 15,57 | 16 | 65 | 63,8 | 75 | 8x80 | |
| (M52) | (M52x3) | 5 | 27 | 26,16 | 17,57 | 18 | 70 | 68,8 | 80 | 8x90 |
- P
- skok gwintu zwykłego (grubozwojnego)
- m(max)
- wysokość całkowita nakrętki; dla tego wymiaru maksimum jest równe wymiarowi nominalnemu
- m(min)
- wysokość całkowita nakrętki, minimalna
- w(min)
- wysokość części sześciokątnej nakrętki, bez korony z rowkami pod zawleczkę, minimalna
- w(max)
- wysokość części sześciokątnej nakrętki, bez korony z rowkami pod zawleczkę, maksymalna
- de(max)
- średnica zewnętrzna korony (kołnierza z rowkami pod zawleczkę), maksymalna; brak kołnierza dla M6–M10 (korona wycięta wprost w części sześciokątnej)
- de(min)
- średnica zewnętrzna korony, minimalna
- s(nom)
- rozmiar klucza
| d(nom) | M6 | (M7) | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d (wariant 1) | M8x1 | M10x1 | M12x1,25 | (M14x1,5) | M16x1,5 | (M18x1,5) | M20x1,5 | (M22x1,5) | M24x2 | (M27x2) | M30x2 | (M33x2) | M36x3 | (M39x3) | M42x3 | (M45x3) | M48x3 | (M52x3) | ||
| d (wariant 2) | M10x1,25 | M12x1,5 | (M18x2) | M20x2 | (M22x2) | |||||||||||||||
| Pskok gwintu zwykłego (grubozwojnego) | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 | 5 |
| m(max)wysokość całkowita nakrętki; dla tego wymiaru maksimum jest równe wymiarowi nominalnemu | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 13 | 15 | 15 | 17 | 18 | 20 | 20 | 22 | 23 | 25 | 25 | 27 |
| m(min)wysokość całkowita nakrętki, minimalna | 5,7 | 6,64 | 7,64 | 8,64 | 9,64 | 10,57 | 11,57 | 12,3 | 12,3 | 14,3 | 14,3 | 16,3 | 17,3 | 19,16 | 19,16 | 21,16 | 22,16 | 24,16 | 24,16 | 26,16 |
| w(min)wysokość części sześciokątnej nakrętki, bez korony z rowkami pod zawleczkę, minimalna | 3,2 | 3,7 | 4,2 | 4,7 | 5,7 | 6,64 | 6,64 | 7,64 | 7,64 | 8,64 | 8,64 | 10,57 | 10,57 | 12,57 | 12,57 | 12,57 | 13,57 | 15,57 | 15,57 | 17,57 |
| w(max)wysokość części sześciokątnej nakrętki, bez korony z rowkami pod zawleczkę, maksymalna | 3,5 | 4 | 4,5 | 5 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 11 | 11 | 13 | 13 | 13 | 14 | 16 | 16 | 18 |
| de(max)średnica zewnętrzna korony (kołnierza z rowkami pod zawleczkę), maksymalna; brak kołnierza dla M6–M10 (korona wycięta wprost w części sześciokątnej) | 17 | 19 | 22 | 25 | 28 | 30 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 62 | 65 | 70 | ||||
| de(min)średnica zewnętrzna korony, minimalna | 16,57 | 18,48 | 21,48 | 24,3 | 27,3 | 29,3 | 33 | 37 | 41 | 45 | 49 | 53,8 | 56,8 | 60,8 | 63,8 | 68,8 | ||||
| s(nom)rozmiar klucza | 10 | 11 | 13 | 17* | 19* | 22 | 24 | 27 | 30 | 32* | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| Zawleczka DIN 94 | 1,6x14 | 1,6x14 | 2x16 | 2,5x20 | 3,2x22 | 3,2x25 | 4x28 | 4x32 | 4x36 | 5x36 | 5x40 | 5x45 | 6,3x50 | 6,3x56 | 6,3x63 | 6,3x71 | 8x71 | 8x80 | 8x80 | 8x90 |
- (…)wymiary nie zalecane
- …*wymiary wg starej normy DIN
- d(nom)oznaczenie gwintu (średnica nominalna)
- d (wariant 1/2) — opcjonalne oznaczenia gwintu drobnozwojnego dostępne dla danej średnicy nominalnej (część rozmiarów ma jeden wariant, część dwa, część żadnego)
- Zawleczka DIN 94 — zalecane wymiary zawleczki (Ø × l) wg DIN 94
Liczba rowków (nacięć pod zawleczkę)
2 pozycje| do M39 (włącznie) | 6 |
|---|---|
| od M42 | 8 |
Materiał i wykonanie
12 pozycjiMateriał
- Stal
- klasa własności mechanicznych: 14H, 17H, 22H; norma: DIN 267-24
- Stal nierdzewna
- ≤ M20: A2-70; > M20 ≤ M39: A2-50; > M39: wg uzgodnienia; norma: DIN 267-11
- Metale nieżelazne
- np. CU2, CU3; norma: DIN 267-18
Wymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6H
- Norma
- DIN 13-12, DIN 13-15
Tolerancje
- Klasa dokładności
- d ≤ M16: A; d > M16: B
- Norma
- ISO 4759-1
Powierzchnia / powłoka
- Stal
- jak wykonano; wg DIN 267-2 (chropowatość powierzchni), DIN 267-20 (nieciągłości powierzchni), DIN 267-9 (powłoki galwaniczne), DIN 267-10 (cynkowanie ogniowe)
- Stal nierdzewna
- bez powłoki
- Metale nieżelazne
- bez powłoki
Odbiór
- Procedura odbioru
- DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki koronowej, niskiej M12, klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 937 – M12 – 8Wykonania DIN 937
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka koronowa niska DIN 937, kl. 17H, bez powłoki, gwint drobnozwojnyBez powłoki (surowe)to wykonanie | Bez powłoki (surowe) | — |
| Nakrętka koronowa niska DIN 937, kl. 22H, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka koronowa niska DIN 937, kl. 17H, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
