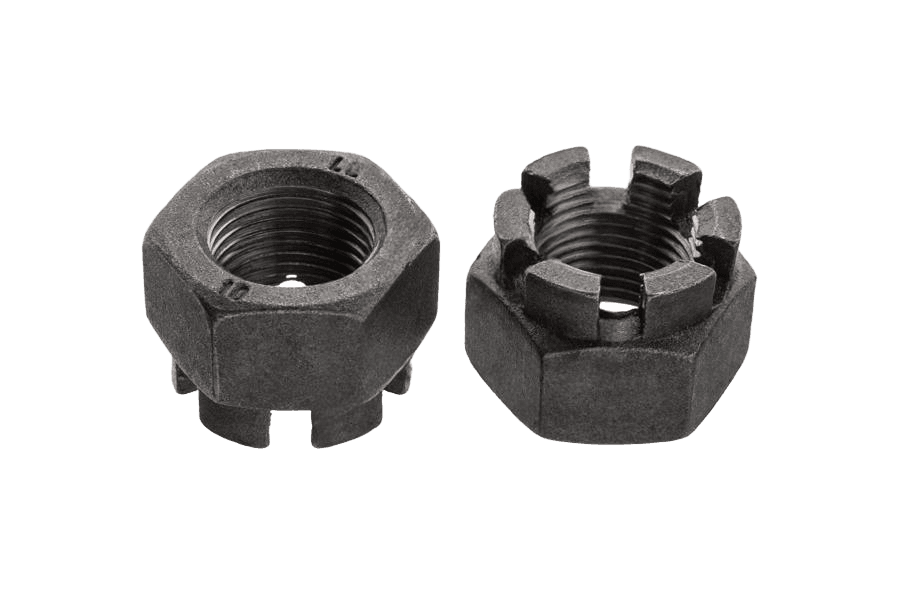

Nakrętka koronowa DIN 935, kl. 10, bez powłoki
DIN 935DIN 935
Zdjęcie 1 z 2
OznaczenieDIN 935 · 10 · Bez powłoki (surowe)
Opis
Nakrętka koronowa wg normy DIN 935, w klasie 10. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarze M24x2. W ofercie również w wykonaniu 8 ocynkowanym i 8 surowym.
Dane techniczne
9 wariantów| Klasa wytrzymałości | 10 |
|---|---|
| Pokrycie | Bez powłoki (surowe) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 935 |
| Rodzaj | Nakrętka koronowa |
| Klasa / materiał | 10 |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 1,71 kg |
| Waga 1 szt | 34,2 g |
DIN 935karta katalogowa
karta katalogowaNakrętka koronowa — wymiary i warunki techniczne wg DIN 935
Wymiary i warunki techniczne wg DIN 935
Karta normy DIN 935Wymiary
wszystkie wartości w mm| Ø d(nom) | Ø d (wariant 1) | Ø d (wariant 2) | P | Øde | m | s | Zawleczka |
|---|---|---|---|---|---|---|---|
| M4 | 0,7 | 5 | 7 | 1x10 | |||
| M5 | 0,8 | 6 | 8 | 1,2x12 | |||
| M6 | 1 | 7,5 | 10 | 1,6x14 | |||
| M8 | M8x1 | 1,25 | 9,5 | 13 | 2x16 | ||
| M10 | M10x1 | M10x1,25 | 1,5 | 12 | 16 | 2,5x20 | |
| M12 | M12x1,25 | M12x1,5 | 1,75 | 16 | 15 | 18 | 3,2x22 |
| (M14) | (M14x1,5) | 2 | 18 | 16 | 21 | 3,2x25 | |
| M16 | M16x1,5 | 2 | 22 | 19 | 24 | 4x28 | |
| (M18) | (M18x1,5) | (M18x2) | 2,5 | 25 | 21 | 27 | 4x32 |
| M20 | M20x1,5 | M20x2 | 2,5 | 28 | 22 | 30 | 4x36 |
| M22 | M22x1,5 | M22x2 | 2,5 | 32 | 26 | 34 | 5x36 |
| M24 | M24x2 | 3 | 34 | 27 | 36 | 5x40 | |
| (M27) | (M27x2) | 3 | 38 | 30 | 41 | 5x45 | |
| M30 | M30x2 | 3,5 | 42 | 33 | 46 | 6,3x50 | |
| (M33) | (M33x2) | 3,5 | 46 | 35 | 50 | 6,3x56 | |
| M36 | M36x3 | 4 | 50 | 38 | 55 | 6,3x63 | |
| (M39) | (M39x3) | 4 | 55 | 40 | 60 | 6,3x71 | |
| M42 | M42x3 | 4,5 | 58 | 46 | 65 | 8x71 | |
| (M45) | (M45x3) | 4,5 | 62 | 48 | 70 | 8x80 | |
| M48 | M48x3 | 5 | 65 | 50 | 75 | 8x80 |
- P
- skok gwintu zwykłego (grubozwojnego)
- Øde
- średnica kołnierza (walcowej części nakrętki z rowkami pod zawleczkę); brak dla mniejszych rozmiarów bez kołnierza
- m
- wysokość nakrętki
- s
- rozmiar klucza
- Zawleczka
- zalecane wymiary zawleczki (Ø × l) wg ISO 1234, wartości orientacyjne
| Ø d(nom) | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | M22 | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø d (wariant 1) | M8x1 | M10x1 | M12x1,25 | (M14x1,5) | M16x1,5 | (M18x1,5) | M20x1,5 | M22x1,5 | M24x2 | (M27x2) | M30x2 | (M33x2) | M36x3 | (M39x3) | M42x3 | (M45x3) | M48x3 | |||
| Ø d (wariant 2) | M10x1,25 | M12x1,5 | (M18x2) | M20x2 | M22x2 | |||||||||||||||
| Pskok gwintu zwykłego (grubozwojnego) | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 |
| Ødeśrednica kołnierza (walcowej części nakrętki z rowkami pod zawleczkę); brak dla mniejszych rozmiarów bez kołnierza | 16 | 18 | 22 | 25 | 28 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 62 | 65 | |||||
| mwysokość nakrętki | 5 | 6 | 7,5 | 9,5 | 12 | 15 | 16 | 19 | 21 | 22 | 26 | 27 | 30 | 33 | 35 | 38 | 40 | 46 | 48 | 50 |
| srozmiar klucza | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 |
| Zawleczkazalecane wymiary zawleczki (Ø × l) wg ISO 1234, wartości orientacyjne | 1x10 | 1,2x12 | 1,6x14 | 2x16 | 2,5x20 | 3,2x22 | 3,2x25 | 4x28 | 4x32 | 4x36 | 5x36 | 5x40 | 5x45 | 6,3x50 | 6,3x56 | 6,3x63 | 6,3x71 | 8x71 | 8x80 | 8x80 |
- (…)wymiary nie zalecane
- Ø d (wariant 1/2) — opcjonalne oznaczenia gwintu drobnozwojnego dostępne dla danej średnicy nominalnej (część rozmiarów ma jeden wariant, część dwa)
Liczba rowków (nacięć pod zawleczkę)
3 pozycje| do 39 mm średnicy nominalnej gwintu | 6 |
|---|---|
| od 42 mm do 68 mm średnicy nominalnej gwintu | 8 |
| powyżej 72 mm średnicy nominalnej gwintu | 10 |
Materiał i wykonanie
10 pozycjiMateriał
- Stal
- klasa własności: d ≤ 39 mm: 6, 8, 10; d > 39 mm: wg uzgodnienia; wg ISO 898-2, ISO 898-6
- Stal nierdzewna
- d < 20 mm: A2-70; 20 mm < d ≤ 39 mm: A2-50; d > 39 mm: wg uzgodnienia; wg ISO 3506-1
- Metale nieżelazne
- CuZn — stop miedzi z cynkiem
Gwint
- Tolerancja
- 6H
- Norma
- DIN 13-12, DIN 13-15
Tolerancje
- Klasa dokładności
- A dla d ≤ M16; B dla d > M16
- Norma
- ISO 4759-1
Powierzchnia / powłoka
- Stal
- jak wykonano; powłoki galwaniczne wg ISO 4042; powłoki płatkowe wg ISO 10683; powłoki ogniowe wg ISO 10684
- Stal nierdzewna
- bez powłoki
- Metale nieżelazne
- bez powłoki
Oznaczanie
przykład zapisuPrzykład oznaczania: nakrętki koronowej z gwintem M12, klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 935 – M12 – 8Wykonania DIN 935
