Wymiary (mm)
— wymiary nie zalecaneØ d (wariant 1/2) — opcjonalne oznaczenia gwintu drobnozwojnego dostępne dla danej średnicy nominalnej (część rozmiarów ma jeden wariant, część dwa)P — skok gwintu zwykłego (grubozwojnego)Øde — średnica kołnierza (walcowej części nakrętki z rowkami pod zawleczkę); brak dla mniejszych rozmiarów bez kołnierzam — wysokość nakrętkis — rozmiar kluczaZawleczka — zalecane wymiary zawleczki (Ø × l) wg ISO 1234, wartości orientacyjne
Liczba rowków (nacięć pod zawleczkę)
| do 39 mm średnicy nominalnej gwintu | 6 |
|---|
| od 42 mm do 68 mm średnicy nominalnej gwintu | 8 |
|---|
| powyżej 72 mm średnicy nominalnej gwintu | 10 |
|---|
Materiał i wykonanie
Materiał
| Stal | klasa własności: d ≤ 39 mm: 6, 8, 10; d > 39 mm: wg uzgodnienia; wg ISO 898-2, ISO 898-6 |
|---|
| Stal nierdzewna | d < 20 mm: A2-70; 20 mm < d ≤ 39 mm: A2-50; d > 39 mm: wg uzgodnienia; wg ISO 3506-1 |
|---|
| Metale nieżelazne | CuZn — stop miedzi z cynkiem |
|---|
Gwint
| Tolerancja | 6H |
|---|
| Norma | DIN 13-12, DIN 13-15 |
|---|
Tolerancje
| Klasa dokładności | A dla d ≤ M16; B dla d > M16 |
|---|
| Norma | ISO 4759-1 |
|---|
Powierzchnia / powłoka
| Stal | jak wykonano; powłoki galwaniczne wg ISO 4042; powłoki płatkowe wg ISO 10683; powłoki ogniowe wg ISO 10684 |
|---|
| Stal nierdzewna | bez powłoki |
|---|
| Metale nieżelazne | bez powłoki |
|---|
Oznaczanie
Przykład oznaczania: nakrętki koronowej z gwintem M12, klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 935 – M12 – 8.
Norma powiązana: PN 82148.

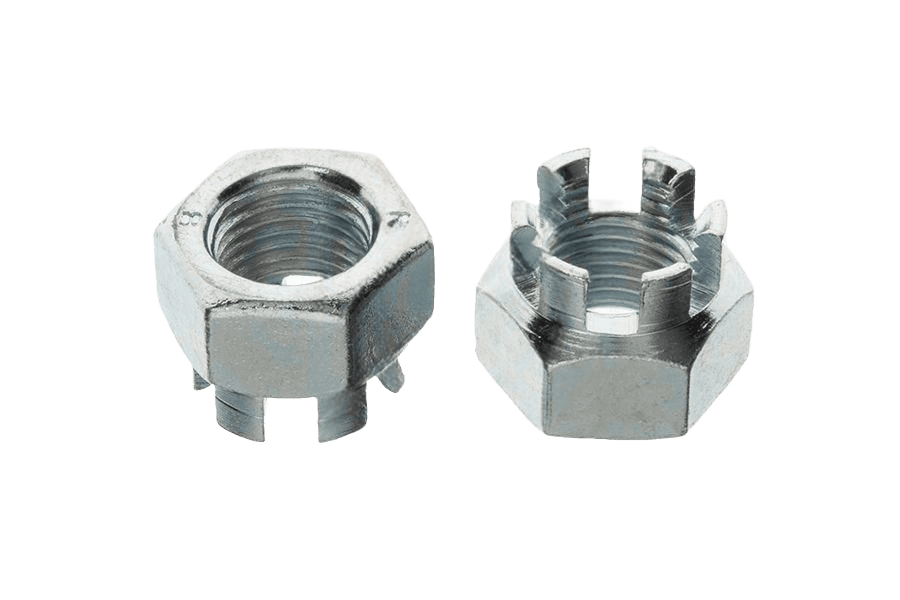

Specyfikacja produktu
| Rozmiar | — |
|---|
| Norma | DIN 935 |
|---|
| Rodzaj | Nakr. koronowa |
|---|
| Klasa / materiał | 8 |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
