Nakrętka młoteczkowa do profili N 10 AN 601, ocynk biały
AN 601AN 601

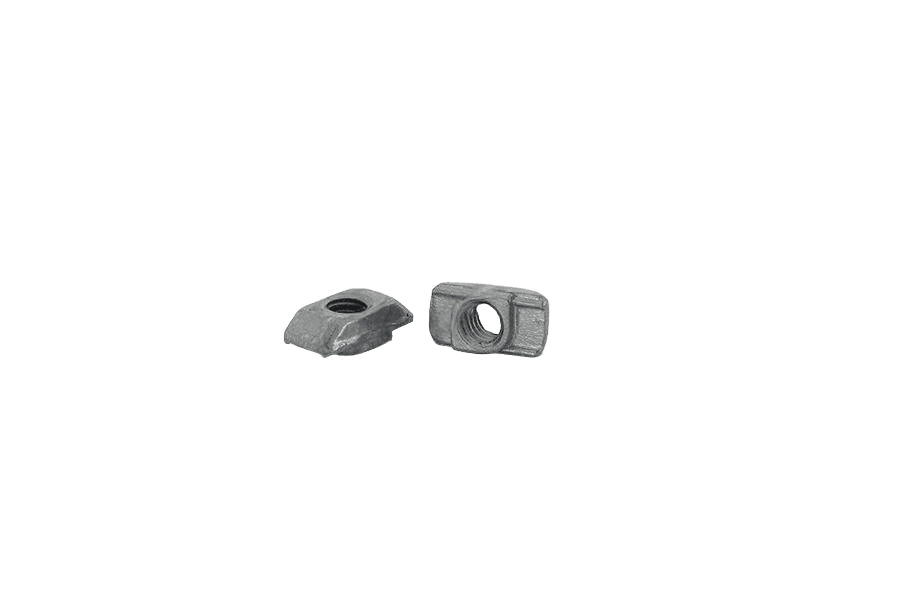

Zdjęcie 1 z 2
OznaczenieAN 601 · Ocynk galwaniczny biały (oc.B)
Opis
Nakrętka do profili wg normy AN 601. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do montażu w rowkach profili aluminiowych.
Dostępny asortyment: w rozmiarach od M4 do M8.
Dane techniczne
4 warianty| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 601 |
| Rodzaj | Nakrętka do profili |
| Rowek profilu | N10 |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 800 g |
| Waga 1 szt | 8 g |
AN 601karta katalogowa
karta katalogowaNakrętka do profili — wymiary i warunki techniczne wg AN 601
Wymiary i warunki techniczne wg AN 601

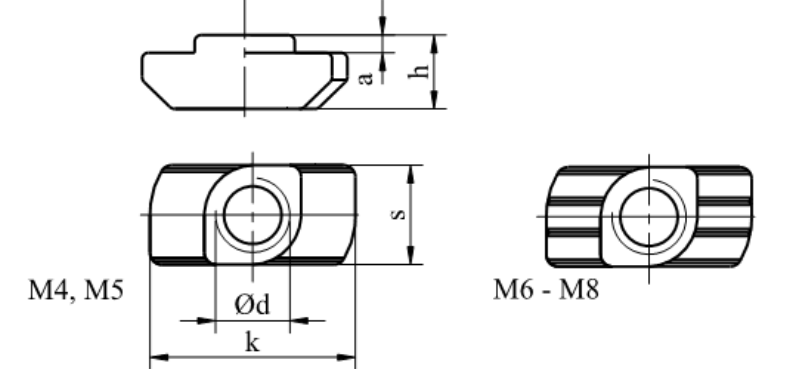

Karta normy AN 601Wymiary
wszystkie wartości w mm| Rowek | 6 | 8 | 10 |
|---|---|---|---|
| Ødgwint metryczny nakrętki | M4, M5 | M4, M5, M6 | M4, M5, M6, M8 |
| awysokość zaczepu (noska) | 1 | 1,5 | 3 |
| hwysokość całkowita | 4 | 6 | 8,7 |
| k(min)długość nakrętki (min.) | 11,5 | 16,5 | 19,6 |
| sszerokość nakrętki | 5,9 | 8 | 10 |
- Rowekszerokość rowka profilu (mm)
- Wykonania z gwintem M4–M5 mają korpus gładki, a M6–M8 — korpus radełkowany bocznie.
Oznaczanie
przykład zapisuNakrętka młoteczkowa (obrotowa) do montażu w rowkach T profili aluminiowych — wsuwana wzdłuż rowka lub wprowadzana od czoła i obracana o 90°, po czym zaczep blokuje ją w profilu. Kształt korpusu dobrany do szerokości rowka profilu (oddzielne wykonania dla rowka 6, 8 i 10).
Nakrętka młoteczkowa do profili AN 601 – 8 – M5Wykonania AN 601
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka młoteczkowa do profili N 10 AN 601, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka młoteczkowa do profili N 8 AN 601, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka młoteczkowa do profili N 6 AN 601, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
