AN 601karta katalogowa
Nakr. do profili
Wymiary i warunki techniczne wg AN 601
Rysunek techniczny
Widok z boku (a, h) i z góry (s, Ød, k); wykonania z gwintem M4–M5 mają korpus gładki, a M6–M8 — korpus radełkowany
Wymiary (mm)
| Rowek | 6 | 8 | 10 |
|---|---|---|---|
| Ød | M4, M5 | M4, M5, M6 | M4, M5, M6, M8 |
| a | 1 | 1,5 | 3 |
| h | 4 | 6 | 8,7 |
| k(min) | 11,5 | 16,5 | 19,6 |
| s | 5,9 | 8 | 10 |
Rowek — szerokość rowka profilu (mm)Ød — gwint metryczny nakrętkia — wysokość zaczepu (noska)h — wysokość całkowitak(min) — długość nakrętki (min.)s — szerokość nakrętkiWykonania z gwintem M4–M5 mają korpus gładki, a M6–M8 — korpus radełkowany bocznie.
Oznaczanie

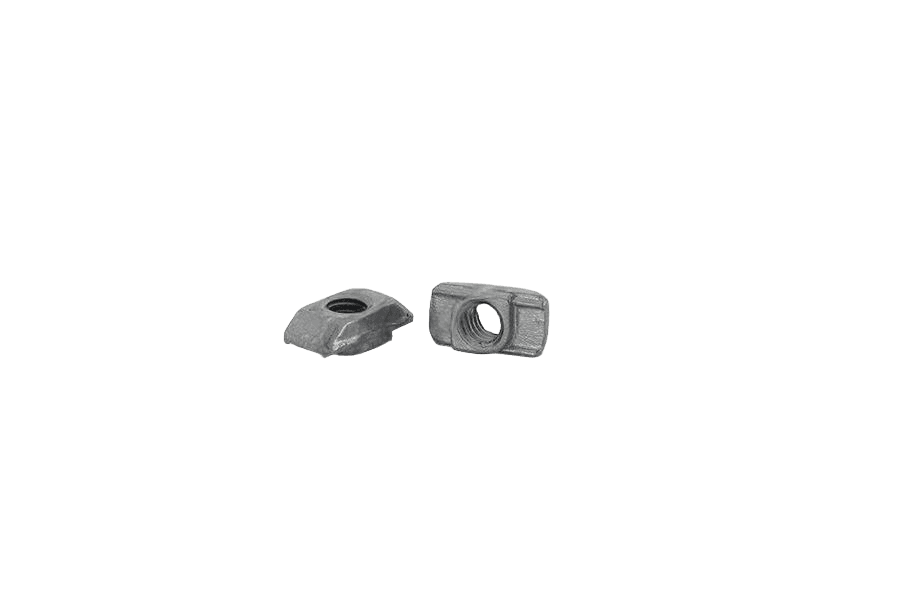

Nakrętka młoteczkowa (obrotowa) do montażu w rowkach T profili aluminiowych — wsuwana wzdłuż rowka lub wprowadzana od czoła i obracana o 90°, po czym zaczep blokuje ją w profilu. Kształt korpusu dobrany do szerokości rowka profilu (oddzielne wykonania dla rowka 6, 8 i 10).
Przykład oznaczania nakrętki młoteczkowej do profilu z rowkiem 8 mm, z gwintem M5:
Nakrętka młoteczkowa do profili AN 601 – 8 – M5
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 601 |
| Rodzaj | Nakr. do profili |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | N 6- |
