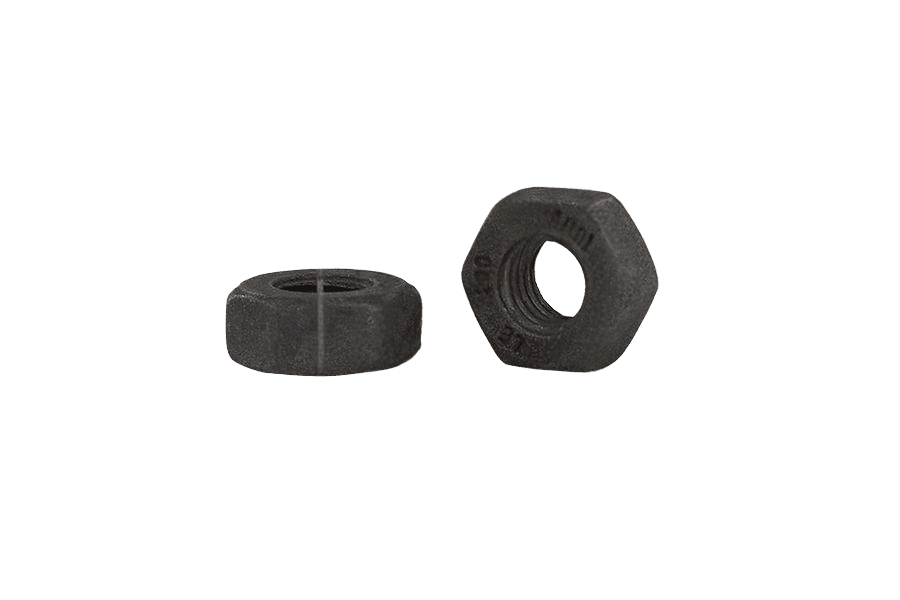

Nakrętka do połączeń sprężanych EN 14399-4, kl. 10, ocynk ogniowy
EN 14399-4EN 14399-4normy powiązane DIN 6914 · PN 82343
OznaczenieEN 14399-4 · 10 · Cynk ogniowy (tZn, EN 14399)
Opis
Nakrętka do połączeń sprężanych wg normy EN 14399-4 (odpowiedniki: DIN 6914, PN 82343), w klasie 10. Ocynk ogniowy — gruba powłoka do zastosowań zewnętrznych i konstrukcyjnych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M12 do M36.
Dane techniczne
8 wariantów| Klasa wytrzymałości | 10 |
|---|---|
| Pokrycie | Cynk ogniowy (tZn, EN 14399) |
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | EN 14399-4 |
| Klasa / materiał | 10 |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 2,27 kg |
| Waga 1 szt | 22,7 g |
EN 14399-4karta katalogowa
karta katalogowaNakrętka do połączeń sprężanych EN 14399-4, kl. 10, ocynk ogniowy — wymiary i warunki techniczne wg EN 14399-4
Wymiary i warunki techniczne wg EN 14399-4
Karta normy EN 14399-4Wymiary
wszystkie wartości w mm| d | Pskok gwintu | bdługość gwintu | k(nom) | k(min) | k(max) | s(max) | s(min) |
|---|---|---|---|---|---|---|---|
| M12 | 1,75 | 23 | 8 | 7,55 | 8,45 | 22 | 21,16 |
| M16 | 2 | 28 | 10 | 9,25 | 10,75 | 27 | 26,16 |
| M20 | 2,5 | 33 | 13 | 12,1 | 13,9 | 32 | 31 |
| M22 | 2,5 | 34 | 14 | 13,1 | 14,9 | 36 | 35 |
| M24 | 3 | 39 | 15 | 14,1 | 15,9 | 41 | 40 |
| M27 | 3 | 41 | 17 | 16,1 | 17,9 | 46 | 45 |
| M30 | 3,5 | 44 | 19 | 17,95 | 20,05 | 50 | 49 |
| M36 | 4 | 52 | 23 | 21,95 | 24,05 | 60 | 58,8 |
| d | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M36 |
|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 1,75 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 |
| bdługość gwintu | 23 | 28 | 33 | 34 | 39 | 41 | 44 | 52 |
| k(nom) | 8 | 10 | 13 | 14 | 15 | 17 | 19 | 23 |
| k(min) | 7,55 | 9,25 | 12,1 | 13,1 | 14,1 | 16,1 | 17,95 | 21,95 |
| k(max) | 8,45 | 10,75 | 13,9 | 14,9 | 15,9 | 17,9 | 20,05 | 24,05 |
| s(max) | 22 | 27 | 32 | 36 | 41 | 46 | 50 | 60 |
| s(min) | 21,16 | 26,16 | 31 | 35 | 40 | 45 | 49 | 58,8 |
Kolumna M12 odpowiada wybranemu wariantowi Nakrętka do połączeń sprężanych EN 14399-4 M12, kl. 10, ocynk ogniowy.
- k — wysokość łba
- s — rozmiar klucza
- Dla śrub cynkowanych metodą zanurzeniową wymiary podano przed cynkowaniem
Grubość zacisku t
wszystkie wartości w mm| d \ l | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M36 |
|---|---|---|---|---|---|---|---|---|
| 35 | 16-21 | |||||||
| 40 | 21-26 | 17-22 | ||||||
| 45 | 26-31 | 22-27 | 18-23 | |||||
| 50 | 31-36 | 27-32 | 23-28 | 22-27 | ||||
| 55 | 36-41 | 32-37 | 28-33 | 27-32 | ||||
| 60 | 41-46 | 37-42 | 33-38 | 32-37 | 29-34 | |||
| 65 | 46-51 | 42-47 | 38-43 | 37-42 | 34-39 | |||
| 70 | 51-56 | 47-52 | 43-48 | 42-47 | 39-44 | 36-41 | ||
| 75 | 56-61 | 52-57 | 48-53 | 47-52 | 44-49 | 41-46 | 39-44 | |
| 80 | 61-66 | 57-62 | 53-58 | 52-57 | 49-54 | 46-51 | 44-49 | |
| 85 | 66-71 | 62-67 | 58-63 | 57-62 | 54-59 | 51-56 | 49-54 | 43-48 |
| 90 | 71-76 | 67-72 | 63-68 | 62-67 | 59-64 | 56-61 | 54-59 | 48-53 |
| 95 | 76-81 | 72-77 | 68-73 | 67-72 | 64-69 | 61-66 | 59-64 | 53-58 |
| 100 | 77-82 | 73-78 | 72-77 | 69-74 | 66-71 | 64-69 | 58-63 | |
| 105 | 82-87 | 78-83 | 77-82 | 74-79 | 71-76 | 69-74 | 63-68 | |
| 110 | 87-92 | 83-88 | 82-87 | 79-84 | 76-81 | 74-79 | 68-73 | |
| 115 | 92-97 | 88-93 | 87-92 | 84-89 | 81-86 | 79-84 | 73-78 | |
| 120 | 97-102 | 93-98 | 92-97 | 89-94 | 86-91 | 84-89 | 78-83 | |
| 125 | 102-107 | 98-103 | 97-102 | 94-99 | 91-96 | 89-94 | 83-88 | |
| 130 | 107-112 | 103-108 | 102-107 | 99-104 | 96-101 | 94-99 | 88-93 | |
| 135 | 108-113 | 107-112 | 104-109 | 101-106 | 99-104 | 93-98 | ||
| 140 | 113-118 | 112-117 | 109-114 | 106-111 | 104-109 | 98-103 | ||
| 145 | 118-123 | 117-122 | 114-119 | 111-116 | 109-114 | 103-108 | ||
| 150 | 123-128 | 122-127 | 119-124 | 116-121 | 114-119 | 108-113 | ||
| 155 | 128-133 | 127-132 | 124-129 | 121-126 | 119-124 | 113-118 | ||
| 160 | 132-137 | 129-134 | 126-131 | 124-129 | 118-123 | |||
| 165 | 137-142 | 134-139 | 131-136 | 129-134 | 123-128 | |||
| 170 | 139-144 | 136-141 | 134-139 | 128-133 | ||||
| 175 | 144-149 | 141-146 | 139-144 | 133-138 | ||||
| 180 | 149-154 | 146-151 | 144-149 | 138-143 | ||||
| 185 | 154-159 | 151-156 | 149-154 | 143-148 | ||||
| 190 | 159-164 | 156-161 | 154-159 | 148-153 | ||||
| 195 | 164-169 | 161-166 | 159-164 | 153-158 | ||||
| 200 | 166-171 | 164-169 | 158-163 |
Kolumna M12 odpowiada wybranemu wariantowi Nakrętka do połączeń sprężanych EN 14399-4 M12, kl. 10, ocynk ogniowy.
- Kolumny — rozmiar d, wiersze — długość nominalna l (mm)
- t — grubość zacisku (zakres grubości łączonych elementów)
Warunki techniczne
17 pozycjiMateriał
- Stal
Wymagania ogólne
- Norma
- EN 14399-1
Gwint
- Tolerancja
- 6g (dla śrub cynkowanych metodą zanurzeniową tolerancja dotyczy przed cynkowaniem)
- Norma
- EN 261, ISO 965-2
Własności mechaniczne
- Klasa własności mechanicznych
- 10.9
- Norma
- EN ISO 898-1
Wytrzymałość udarowa
- Wartość
- Kv min = 27 J w temperaturze -20°C
- Próbka do badań
- ISO 148
- Badanie
- EN 10045-1
Tolerancje
- Klasa dokładności
- C
- Tolerancja długości (l ≥ 155 mm)
- +IT17 / -1/2 IT17
- Norma
- ISO 4759-1
Wykończenie powierzchni
- Normalne
- według procesu
- Cynkowanie metodą zanurzeniową
- EN ISO 10684
- Inne
- do uzgodnienia
Nieciągłości powierzchni
- ograniczenia określono w EN 26157-1
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania: śruba do wysokiej wytrzymałości konstrukcyjnych złączy śrubowych systemu HV, z gwintem M16 o długości nominalnej l = 80 mm, klasy własności mechanicznych 10.9:
Śruba EN 14399-4 – M16 x 80 – 10.9 - HVWykonania EN 14399-4
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka do połączeń sprężanych EN 14399-4, kl. 10, ocynk ogniowy10 · Cynk ogniowy (tZn, EN 14399)to wykonanie | 10 · Cynk ogniowy (tZn, EN 14399) | — |
| Śruba do połączeń sprężanych EN 14399-4, kl. 10.9, ocynk ogniowy10.9 · Cynk ogniowy (tZn, EN 14399) | 10.9 · Cynk ogniowy (tZn, EN 14399) | 68/71 |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
