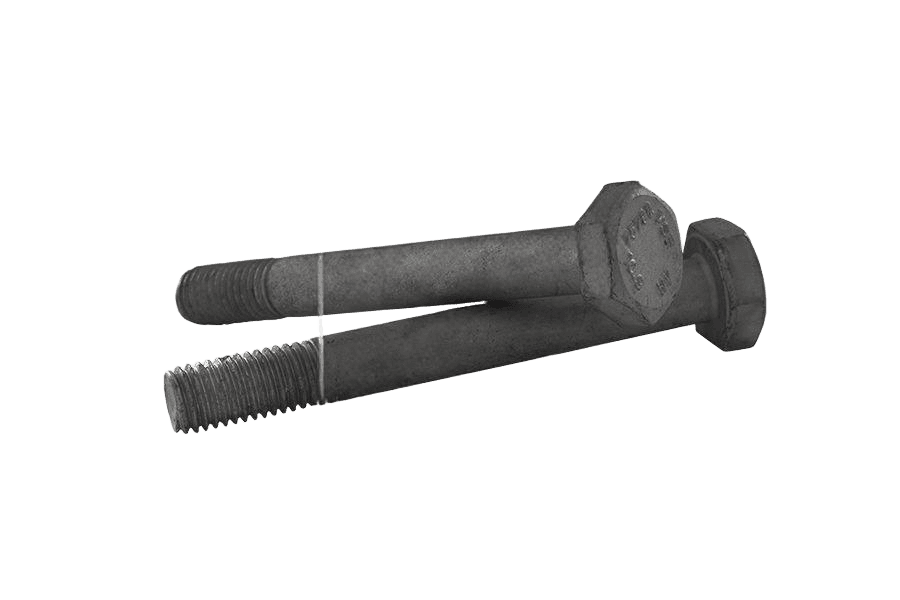

Śruba do połączeń sprężanych EN 14399-4, kl. 10.9, ocynk ogniowy

EN 14399-4

EN 14399-4normy powiązane DIN 6914 · PN 82343

Zdjęcie 1 z 2

OznaczenieEN 14399-4 · 10.9 · Cynk ogniowy (tZn, EN 14399)

Klasa wytrzymałości: 10.9
Pokrycie: Cynk ogniowy (tZn, EN 14399)
Typ łba: sześciokątny
Napęd: klucz (zewn. 6-kąt)

Wybierz rozmiar

średnica × długość71 wariantów normy · 71 w tym wykonaniu

Siatka

dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie

Długość 35–60 mm

Rozmiar × Długość
Ø \ lDługość (l mm) →Rozmiar (Ø) ↓	35	40	45	50	55	60	65	70	75	80	85	90	95	100	105	110	115	120	125	130	135	140	150	160	200
M12s 22							Rozmiar M12, Długość 65: nie ma w normie		Rozmiar M12, Długość 75: nie ma w normie		Rozmiar M12, Długość 85: nie ma w normie	Rozmiar M12, Długość 90: nie ma w normie	Rozmiar M12, Długość 95: nie ma w normie		Rozmiar M12, Długość 105: nie ma w normie	Rozmiar M12, Długość 110: nie ma w normie	Rozmiar M12, Długość 115: nie ma w normie	Rozmiar M12, Długość 120: nie ma w normie	Rozmiar M12, Długość 125: nie ma w normie	Rozmiar M12, Długość 130: nie ma w normie	Rozmiar M12, Długość 135: nie ma w normie	Rozmiar M12, Długość 140: nie ma w normie	Rozmiar M12, Długość 150: nie ma w normie	Rozmiar M12, Długość 160: nie ma w normie	Rozmiar M12, Długość 200: nie ma w normie
M16s 27	Rozmiar M16, Długość 35: nie ma w normie												Rozmiar M16, Długość 95: nie ma w normie		Rozmiar M16, Długość 105: nie ma w normie	Rozmiar M16, Długość 110: nie ma w normie	Rozmiar M16, Długość 115: nie ma w normie	Rozmiar M16, Długość 120: nie ma w normie	Rozmiar M16, Długość 125: nie ma w normie	Rozmiar M16, Długość 130: nie ma w normie	Rozmiar M16, Długość 135: nie ma w normie	Rozmiar M16, Długość 140: nie ma w normie	Rozmiar M16, Długość 150: nie ma w normie	Rozmiar M16, Długość 160: nie ma w normie	Rozmiar M16, Długość 200: nie ma w normie
M20s 32	Rozmiar M20, Długość 35: nie ma w normie	Rozmiar M20, Długość 40: nie ma w normie	Rozmiar M20, Długość 45: nie ma w normie												Rozmiar M20, Długość 105: nie ma w normie		Rozmiar M20, Długość 115: nie ma w normie		Rozmiar M20, Długość 125: nie ma w normie		Rozmiar M20, Długość 135: nie ma w normie			Rozmiar M20, Długość 160: nie ma w normie	Rozmiar M20, Długość 200: nie ma w normie
M24s 41	Rozmiar M24, Długość 35: nie ma w normie	Rozmiar M24, Długość 40: nie ma w normie	Rozmiar M24, Długość 45: nie ma w normie	Rozmiar M24, Długość 50: nie ma w normie	Rozmiar M24, Długość 55: nie ma w normie										Rozmiar M24, Długość 105: nie ma w normie									Rozmiar M24, Długość 160: nie ma w normie	Rozmiar M24, Długość 200: nie ma w normie
M27s 46	Rozmiar M27, Długość 35: nie ma w normie	Rozmiar M27, Długość 40: nie ma w normie	Rozmiar M27, Długość 45: nie ma w normie	Rozmiar M27, Długość 50: nie ma w normie	Rozmiar M27, Długość 55: nie ma w normie	Rozmiar M27, Długość 60: nie ma w normie	Rozmiar M27, Długość 65: nie ma w normie	Rozmiar M27, Długość 70: nie ma w normie	Rozmiar M27, Długość 75: nie ma w normie	Rozmiar M27, Długość 80: nie ma w normie	Rozmiar M27, Długość 85: nie ma w normie	Rozmiar M27, Długość 90: nie ma w normie	Rozmiar M27, Długość 95: nie ma w normie		Rozmiar M27, Długość 105: nie ma w normie	Rozmiar M27, Długość 110: nie ma w normie	Rozmiar M27, Długość 115: nie ma w normie		Rozmiar M27, Długość 125: nie ma w normie	Rozmiar M27, Długość 130: nie ma w normie	Rozmiar M27, Długość 135: nie ma w normie		Rozmiar M27, Długość 150: nie ma w normie	Rozmiar M27, Długość 160: nie ma w normie	Rozmiar M27, Długość 200: nie ma w normie
M30s 50	Rozmiar M30, Długość 35: nie ma w normie	Rozmiar M30, Długość 40: nie ma w normie	Rozmiar M30, Długość 45: nie ma w normie	Rozmiar M30, Długość 50: nie ma w normie	Rozmiar M30, Długość 55: nie ma w normie	Rozmiar M30, Długość 60: nie ma w normie	Rozmiar M30, Długość 65: nie ma w normie	Rozmiar M30, Długość 70: nie ma w normie	Rozmiar M30, Długość 75: nie ma w normie		Rozmiar M30, Długość 85: nie ma w normie	Rozmiar M30, Długość 90: nie ma w normie	Rozmiar M30, Długość 95: nie ma w normie								Rozmiar M30, Długość 135: nie ma w normie			Rozmiar M30, Długość 160: nie ma w normie	Rozmiar M30, Długość 200: nie ma w normie
M36s 60	Rozmiar M36, Długość 35: nie ma w normie	Rozmiar M36, Długość 40: nie ma w normie	Rozmiar M36, Długość 45: nie ma w normie	Rozmiar M36, Długość 50: nie ma w normie	Rozmiar M36, Długość 55: nie ma w normie	Rozmiar M36, Długość 60: nie ma w normie	Rozmiar M36, Długość 65: nie ma w normie	Rozmiar M36, Długość 70: nie ma w normie	Rozmiar M36, Długość 75: nie ma w normie	Rozmiar M36, Długość 80: nie ma w normie	Rozmiar M36, Długość 85: nie ma w normie	Rozmiar M36, Długość 90: nie ma w normie	Rozmiar M36, Długość 95: nie ma w normie	Rozmiar M36, Długość 100: nie ma w normie	Rozmiar M36, Długość 105: nie ma w normie	Rozmiar M36, Długość 110: nie ma w normie	Rozmiar M36, Długość 115: nie ma w normie		Rozmiar M36, Długość 125: nie ma w normie	Rozmiar M36, Długość 130: nie ma w normie	Rozmiar M36, Długość 135: nie ma w normie		Rozmiar M36, Długość 150: nie ma w normie

dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie

Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.

Wymiary

wszystkie wartości w mm

d	Pskok gwintu	bdługość gwintu	k(nom)	k(min)	k(max)	s(max)	s(min)
M12	1,75	23	8	7,55	8,45	22	21,16
M16	2	28	10	9,25	10,75	27	26,16
M20	2,5	33	13	12,1	13,9	32	31
M22	2,5	34	14	13,1	14,9	36	35
M24	3	39	15	14,1	15,9	41	40
M27	3	41	17	16,1	17,9	46	45
M30	3,5	44	19	17,95	20,05	50	49
M36	4	52	23	21,95	24,05	60	58,8

d	M12	M16	M20	M22	M24	M27	M30	M36
Pskok gwintu	1,75	2	2,5	2,5	3	3	3,5	4
bdługość gwintu	23	28	33	34	39	41	44	52
k(nom)	8	10	13	14	15	17	19	23
k(min)	7,55	9,25	12,1	13,1	14,1	16,1	17,95	21,95
k(max)	8,45	10,75	13,9	14,9	15,9	17,9	20,05	24,05
s(max)	22	27	32	36	41	46	50	60
s(min)	21,16	26,16	31	35	40	45	49	58,8

Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.

k — wysokość łba
s — rozmiar klucza
Dla śrub cynkowanych metodą zanurzeniową wymiary podano przed cynkowaniem

Grubość zacisku t

wszystkie wartości w mm

d \ l	M12	M16	M20	M22	M24	M27	M30	M36
35	16-21
40	21-26	17-22
45	26-31	22-27	18-23
50	31-36	27-32	23-28	22-27
55	36-41	32-37	28-33	27-32
60	41-46	37-42	33-38	32-37	29-34
65	46-51	42-47	38-43	37-42	34-39
70	51-56	47-52	43-48	42-47	39-44	36-41
75	56-61	52-57	48-53	47-52	44-49	41-46	39-44
80	61-66	57-62	53-58	52-57	49-54	46-51	44-49
85	66-71	62-67	58-63	57-62	54-59	51-56	49-54	43-48
90	71-76	67-72	63-68	62-67	59-64	56-61	54-59	48-53
95	76-81	72-77	68-73	67-72	64-69	61-66	59-64	53-58
100		77-82	73-78	72-77	69-74	66-71	64-69	58-63
105		82-87	78-83	77-82	74-79	71-76	69-74	63-68
110		87-92	83-88	82-87	79-84	76-81	74-79	68-73
115		92-97	88-93	87-92	84-89	81-86	79-84	73-78
120		97-102	93-98	92-97	89-94	86-91	84-89	78-83
125		102-107	98-103	97-102	94-99	91-96	89-94	83-88
130		107-112	103-108	102-107	99-104	96-101	94-99	88-93
135			108-113	107-112	104-109	101-106	99-104	93-98
140			113-118	112-117	109-114	106-111	104-109	98-103
145			118-123	117-122	114-119	111-116	109-114	103-108
150			123-128	122-127	119-124	116-121	114-119	108-113
155			128-133	127-132	124-129	121-126	119-124	113-118
160				132-137	129-134	126-131	124-129	118-123
165				137-142	134-139	131-136	129-134	123-128
170					139-144	136-141	134-139	128-133
175					144-149	141-146	139-144	133-138
180					149-154	146-151	144-149	138-143
185					154-159	151-156	149-154	143-148
190					159-164	156-161	154-159	148-153
195					164-169	161-166	159-164	153-158
200						166-171	164-169	158-163

Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.

Kolumny — rozmiar d, wiersze — długość nominalna l (mm)
t — grubość zacisku (zakres grubości łączonych elementów)

Warunki techniczne

17 pozycji

Materiał

: Stal

Wymagania ogólne

Norma: EN 14399-1

Gwint

Tolerancja: 6g (dla śrub cynkowanych metodą zanurzeniową tolerancja dotyczy przed cynkowaniem)
Norma: EN 261, ISO 965-2

Własności mechaniczne

Klasa własności mechanicznych: 10.9
Norma: EN ISO 898-1

Wytrzymałość udarowa

Wartość: Kv min = 27 J w temperaturze -20°C
Próbka do badań: ISO 148
Badanie: EN 10045-1

Tolerancje

Klasa dokładności: C
Tolerancja długości (l ≥ 155 mm): +IT17 / -1/2 IT17
Norma: ISO 4759-1

Wykończenie powierzchni

Normalne: według procesu
Cynkowanie metodą zanurzeniową: EN ISO 10684
Inne: do uzgodnienia

Nieciągłości powierzchni

: ograniczenia określono w EN 26157-1

Odbiór

: procedura odbioru wg ISO 3269

Oznaczanie

przykład zapisu

Przykład oznaczania: śruba do wysokiej wytrzymałości konstrukcyjnych złączy śrubowych systemu HV, z gwintem M16 o długości nominalnej l = 80 mm, klasy własności mechanicznych 10.9:

Śruba EN 14399-4 – M16 x 80 – 10.9 - HV

Opis

Śruba do połączeń sprężanych wg normy EN 14399-4 (odpowiedniki: DIN 6914, PN 82343), w klasie własności 10.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Ocynk ogniowy — gruba powłoka do zastosowań zewnętrznych i konstrukcyjnych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.

Dostępny asortyment: w rozmiarach od M12 do M36 i długościach 35–200 mm.

Specyfikacja produktu

7 pozycji

Klasa wytrzymałości	10.9
Pokrycie	Cynk ogniowy (tZn, EN 14399)
Typ łba	sześciokątny
Napęd	klucz (zewn. 6-kąt)
Układ rozmiaru	gwint metryczny
Norma	EN 14399-4
Rodzaj	Śruba do połączeń sprężanych

Wykonania EN 14399-4

2 wykonania

Wykonanie	Klasa · powłoka	Na stanie	Stan
Śruba do połączeń sprężanych EN 14399-4, kl. 10.9, ocynk ogniowy10.9 · Cynk ogniowy (tZn, EN 14399)to wykonanie	10.9 · Cynk ogniowy (tZn, EN 14399)	67/71	wybierz wymiar
Nakrętka do połączeń sprężanych EN 14399-4, kl. 10, ocynk ogniowy10 · Cynk ogniowy (tZn, EN 14399)	10 · Cynk ogniowy (tZn, EN 14399)	—	wybierz wymiar

Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.

EN 14399-4 · 71 wariantów
