Nakrętka samohamowna DIN 985, kl. 10, ocynk biały
DIN 985DIN 985normy powiązane ISO 10511 · PN 82175
OznaczenieDIN 985 · 10 · Ocynk galwaniczny biały (oc.B)
Opis

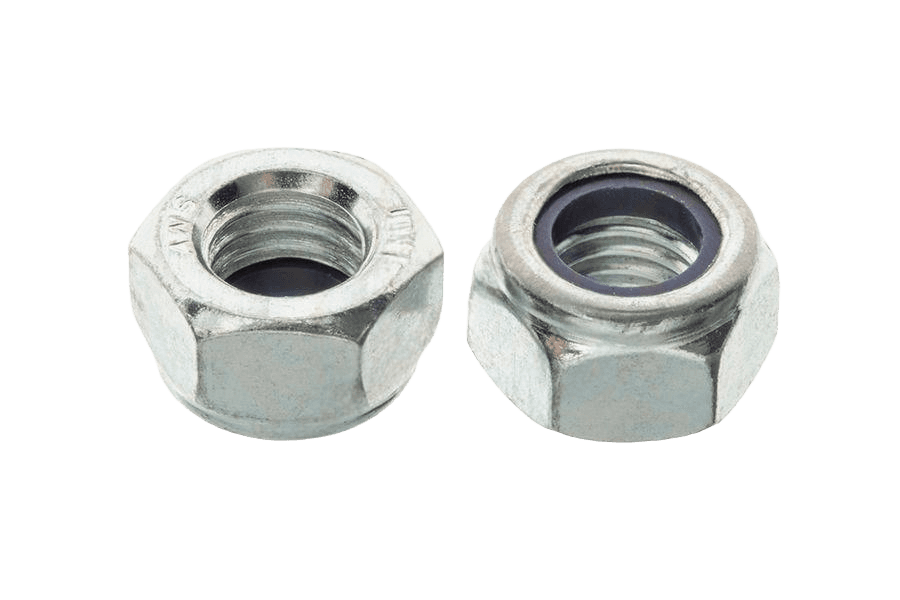

Nakrętka samohamowna wg normy DIN 985 (odpowiedniki: ISO 10511, PN 82175), w klasie 10. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Wkładka poliamidowa zabezpiecza połączenie przed samoczynnym odkręcaniem przy drganiach.
Dostępny asortyment: w rozmiarach od M6 do M48. W ofercie również w wykonaniu 8 ocynkowanym, 8 z ocynkiem płatkowym i nierdzewnym A2-70.
Dane techniczne
32 warianty| Klasa wytrzymałości | 10 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 985 |
| Rodzaj | Nakrętka samohamowna |
| Klasa / materiał | 10 |
| Ilość w opakowaniu | 1500 szt |
| Waga opakowania | 3,15 kg |
| Waga 1 szt | 2,1 g |
DIN 985karta katalogowa
karta katalogowaNakrętka samohamowna — wymiary i warunki techniczne wg DIN 985
Wymiary i warunki techniczne wg DIN 985
Karta normy DIN 985Wymiary
wszystkie wartości w mm| Indeks | d (wariant 1) | d (wariant 2) | P | m(min) | h(max=nom) | h(min) | s(nom) |
|---|---|---|---|---|---|---|---|
| M3 | 0,5 | 2,4 | 4 | 3,7 | 5,5 | ||
| M4 | 0,7 | 2,9 | 5 | 4,7 | 7 | ||
| M5 | 0,8 | 3,2 | 5 | 4,7 | 8 | ||
| M6 | 1 | 4 | 6 | 5,7 | 10 | ||
| M7 | 1 | 4,7 | 7,5 | 7,14 | 11 | ||
| M8 | M8x1 | 1,25 | 5,5 | 8 | 7,64 | 13 | |
| M10 | M10x1 | M10x1,25 | 1,5 | 6,5 | 10 | 9,64 | 17 |
| M12 | M12x1,5 | M12x1,25 | 1,75 | 8 | 12 | 11,57 | 19 |
| M14 | M14x1,5 | 2 | 9,5 | 14 | 13,3 | 22 | |
| M16 | M16x1,5 | 2 | 10,5 | 16 | 15,3 | 24 | |
| M18 | M18x2 | M18x1,5 | 2,5 | 13 | 18,5 | 17,66 | 27 |
| M20 | M20x2 | M20x1,5 | 2,5 | 14 | 20 | 18,7 | 30 |
| M22 | M22x2 | M22x1,5 | 2,5 | 15 | 22 | 20,7 | 32 |
| M24 | M24x2 | 3 | 15 | 24 | 22,7 | 36 | |
| M27 | M27x2 | 3 | 17 | 27 | 25,7 | 41 | |
| M30 | M30x2 | 3,5 | 19 | 30 | 28,7 | 46 | |
| M33 | M33x2 | 3,5 | 22 | 33 | 31,4 | 50 | |
| M36 | M36x3 | 4 | 25 | 36 | 34,4 | 55 | |
| M39 | M39x3 | 4 | 27 | 39 | 37,4 | 60 | |
| M42 | M42x3 | 4,5 | 29 | 42 | 40,4 | 65 | |
| M45 | M45x3 | 4,5 | 32 | 45 | 43,4 | 70 | |
| M48 | M48x3 | 5 | 36 | 48 | 46,4 | 75 |
- P
- skok gwintu
- m(min)
- wysokość części gwintowanej (metalowej)
- h(max=nom)
- wysokość całkowita nakrętki
- h(min)
- wysokość całkowita (min)
- s(nom)
- rozmiar klucza
| Wymiar | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d (wariant 1) | M8x1 | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x2 | M20x2 | M22x2 | M24x2 | M27x2 | M30x2 | M33x2 | M36x3 | M39x3 | M42x3 | M45x3 | M48x3 | |||||
| d (wariant 2) | M10x1,25 | M12x1,25 | M18x1,5 | M20x1,5 | M22x1,5 | |||||||||||||||||
| Pskok gwintu | 0,5 | 0,7 | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 |
| m(min)wysokość części gwintowanej (metalowej) | 2,4 | 2,9 | 3,2 | 4 | 4,7 | 5,5 | 6,5 | 8 | 9,5 | 10,5 | 13 | 14 | 15 | 15 | 17 | 19 | 22 | 25 | 27 | 29 | 32 | 36 |
| h(max=nom)wysokość całkowita nakrętki | 4 | 5 | 5 | 6 | 7,5 | 8 | 10 | 12 | 14 | 16 | 18,5 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 |
| h(min)wysokość całkowita (min) | 3,7 | 4,7 | 4,7 | 5,7 | 7,14 | 7,64 | 9,64 | 11,57 | 13,3 | 15,3 | 17,66 | 18,7 | 20,7 | 22,7 | 25,7 | 28,7 | 31,4 | 34,4 | 37,4 | 40,4 | 43,4 | 46,4 |
| s(nom)rozmiar klucza | 5,5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 |
Kolumna M6 odpowiada wybranemu wariantowi Nakrętka samohamowna DIN 985 M6, kl. 10, ocynk biały.
- Wiersze „d — gwint drobnozwojny” pokazują opcjonalne rozmiary gwintu drobnozwojnego dla danej średnicy nominalnej; wymiary s i h nie zależą od skoku gwintu
- d — gwint drobnozwojny
Warunki techniczne
14 pozycjiMateriał
- Stal
Wymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6H
- Norma
- DIN 13-12, DIN 13-15
Własności mechaniczne
- Klasa własności mechanicznych
- ≤ M39: 5, 6, 8, 10; > M39: wg ustaleń
- Norma
- DIN 267-4
Materiał wkładki
- Niemetalowy, poliamid
Tolerancje
- Klasa dokładności
- ≤ M16: A; > M16: B
- Norma
- ISO 4759-1
Powierzchnia
- jak wykonano
- Chropowatość powierzchni
- wg DIN 267-2
- Nieciągłość powierzchni
- wg DIN 267-20
- Powłoki galwaniczne
- wg DIN 267-9
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania: nakrętka sześciokątna niska samozabezpieczająca z wkładką niemetalową, z gwintem M12, klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 985 – M12 - 8Wykonania DIN 985
