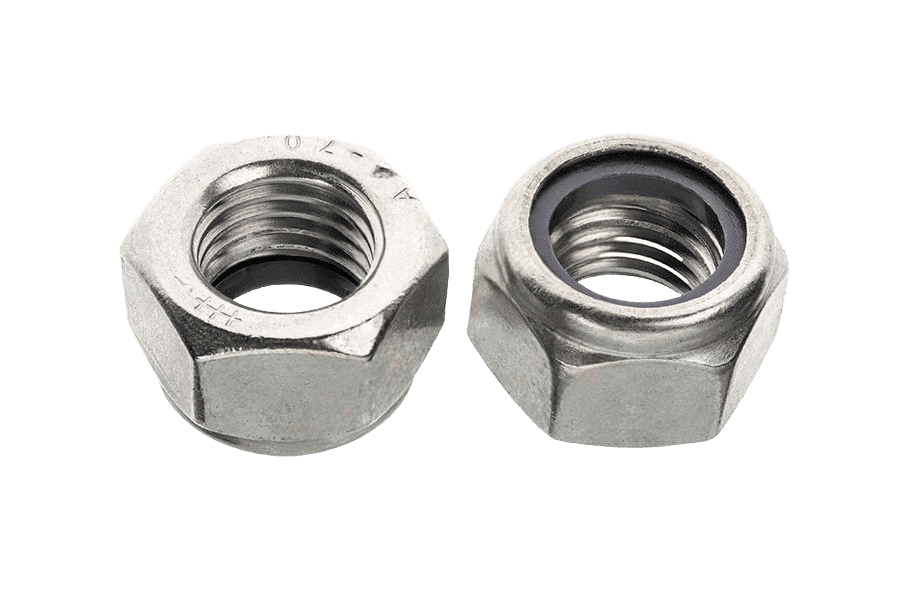

Nakr. samoham. A2-70 DIN 985

Rys. techniczny · DIN 985

Rozmiar

M10

M12

M14

M16

M20

M24

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 985karta katalogowa

Nakr. samoham.

Wymiary i warunki techniczne wg DIN 985

Wymiary (mm)

	M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48
d (wariant 1)						M8x1	M10x1	M12x1,5	M14x1,5	M16x1,5	M18x2	M20x2	M22x2	M24x2	M27x2	M30x2	M33x2	M36x3	M39x3	M42x3	M45x3	M48x3
d (wariant 2)							M10x1,25	M12x1,25			M18x1,5	M20x1,5	M22x1,5
P	0,5	0,7	0,8	1	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	3,5	4	4	4,5	4,5	5
m(min)	2,4	2,9	3,2	4	4,7	5,5	6,5	8	9,5	10,5	13	14	15	15	17	19	22	25	27	29	32	36
h(max=nom)	4	5	5	6	7,5	8	10	12	14	16	18,5	20	22	24	27	30	33	36	39	42	45	48
h(min)	3,7	4,7	4,7	5,7	7,14	7,64	9,64	11,57	13,3	15,3	17,66	18,7	20,7	22,7	25,7	28,7	31,4	34,4	37,4	40,4	43,4	46,4
s(nom)	5,5	7	8	10	11	13	17	19	22	24	27	30	32	36	41	46	50	55	60	65	70	75

P — podziałka gwintuWiersze „d — gwint drobnozwojny” pokazują opcjonalne rozmiary gwintu drobnozwojnego dla danej średnicy nominalnej; wymiary s i h nie zależą od skoku gwintud — gwint drobnozwojnyP — skok gwintum(min) — wysokość części gwintowanej (metalowej)h(max=nom) — wysokość całkowita nakrętkih(min) — wysokość całkowita (min)s(nom) — rozmiar klucza

Warunki techniczne

Materiał

	Stal

Wymagania ogólne

Norma	DIN 267-1

Gwint

Tolerancja	6H
Norma	DIN 13-12, DIN 13-15

Własności mechaniczne

Klasa własności mechanicznych	≤ M39: 5, 6, 8, 10; > M39: wg ustaleń
Norma	DIN 267-4

Materiał wkładki

	Niemetalowy, poliamid

Tolerancje

Klasa dokładności	≤ M16: A; > M16: B
Norma	ISO 4759-1

Powierzchnia

	jak wykonano
Chropowatość powierzchni	wg DIN 267-2
Nieciągłość powierzchni	wg DIN 267-20
Powłoki galwaniczne	wg DIN 267-9

Odbiór

	procedura odbioru wg DIN 267-5

Oznaczanie

Przykład oznaczania: nakrętka sześciokątna niska samozabezpieczająca z wkładką niemetalową, z gwintem M12, klasy własności mechanicznych 8:

Nakrętka sześciokątna DIN 985 – M12 - 8.

Normy powiązane: ISO 10511, PN 82175.

Specyfikacja produktu

Rozmiar	—
Norma	DIN 985
Rodzaj	Nakr. samoham.
Klasa / materiał	Nierdzewna A2-70
Rodzaj gwintu	Gwint zwykły (zgrubny)
Układ rozmiaru	gwint metryczny
