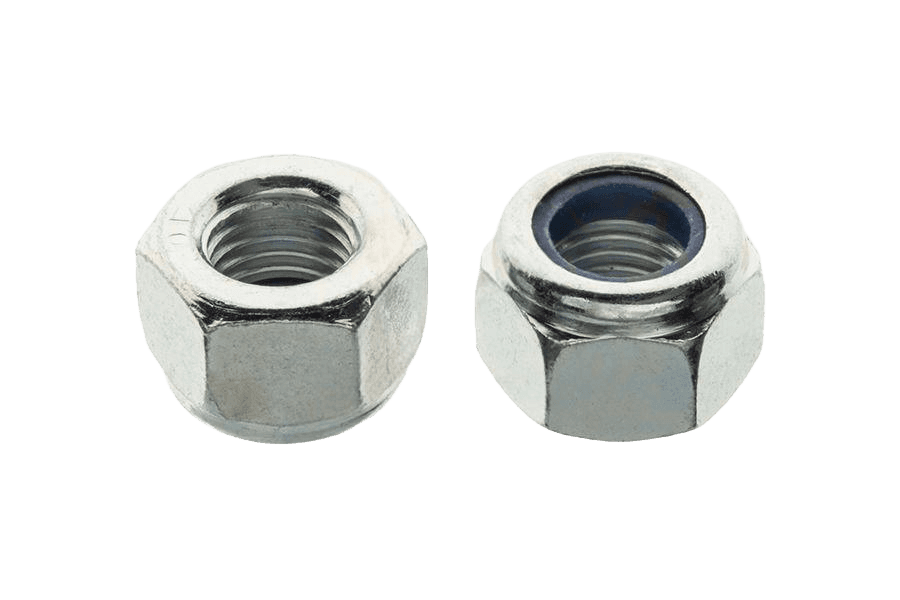

Nakrętka samohamowna wysoka DIN 982, kl. 10, ocynk biały
DIN 982DIN 982normy powiązane PN 82175 · ISO 7040 · ISO 10512
OznaczenieDIN 982 · 10 · Ocynk galwaniczny biały (oc.B)
Opis
Nakrętka samohamowna wysoka wg normy DIN 982 (odpowiedniki: PN 82175, ISO 7040, ISO 10512), w klasie 10. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Wkładka poliamidowa zabezpiecza połączenie przed samoczynnym odkręcaniem przy drganiach.
Dostępny asortyment: w rozmiarach od M6 do M24x2. W ofercie również w wykonaniu 8 ocynkowanym, 10 z ocynkiem płatkowym i nierdzewnym A2-70.
Dane techniczne
20 wariantów| Klasa wytrzymałości | 10 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 982 |
| Rodzaj | Nakrętka samohamowna wysoka |
| Klasa / materiał | 10 |
| Ilość w opakowaniu | 750 szt |
| Waga opakowania | 2,22 kg |
| Waga 1 szt | 2,96 g |
DIN 982karta katalogowa
karta katalogowaNakrętka samohamowna wysoka — wymiary i warunki techniczne wg DIN 982
Wymiary i warunki techniczne wg DIN 982
Karta normy DIN 982Wymiary
wszystkie wartości w mm| Indeks | d (wariant 1) | d (wariant 2) | P | m(min) | h(max=nom) | h(min) | s(nom) |
|---|---|---|---|---|---|---|---|
| M5 | 0,8 | 4,4 | 6,3 | 6 | 8 | ||
| M6 | 1 | 4,9 | 8 | 7,7 | 10 | ||
| M8 | M8x1 | 1,25 | 6,44 | 9,5 | 9,14 | 13 | |
| M10 | M10x1 | M10x1,25 | 1,5 | 8,04 | 11,5 | 11,14 | 17 |
| M12 | M12x1,5 | M12x1,25 | 1,75 | 10,37 | 14 | 13,64 | 19 |
| M14 | M14x1,5 | 2 | 12,1 | 16 | 15,3 | 22 | |
| M16 | M16x1,5 | 2 | 14,1 | 18 | 17,3 | 24 | |
| M18 | M18x2 | M18x1,5 | 2,5 | 15,1 | 20 | 19,16 | 27 |
| M20 | M20x2 | M20x1,5 | 2,5 | 16,9 | 22 | 20,7 | 30 |
| M22 | M22x2 | M22x1,5 | 2,5 | 18,1 | 25 | 23,7 | 32 |
| M24 | M24x2 | 3 | 20,2 | 28 | 26,7 | 36 |
- P
- skok gwintu
- m(min)
- wysokość części gwintowanej (metalowej)
- h(max=nom)
- wysokość całkowita nakrętki
- h(min)
- wysokość całkowita (min)
- s(nom)
- rozmiar klucza
| Wymiar | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d (wariant 1) | M8x1 | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x2 | M20x2 | M22x2 | M24x2 | ||
| d (wariant 2) | M10x1,25 | M12x1,25 | M18x1,5 | M20x1,5 | M22x1,5 | ||||||
| Pskok gwintu | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 |
| m(min)wysokość części gwintowanej (metalowej) | 4,4 | 4,9 | 6,44 | 8,04 | 10,37 | 12,1 | 14,1 | 15,1 | 16,9 | 18,1 | 20,2 |
| h(max=nom)wysokość całkowita nakrętki | 6,3 | 8 | 9,5 | 11,5 | 14 | 16 | 18 | 20 | 22 | 25 | 28 |
| h(min)wysokość całkowita (min) | 6 | 7,7 | 9,14 | 11,14 | 13,64 | 15,3 | 17,3 | 19,16 | 20,7 | 23,7 | 26,7 |
| s(nom)rozmiar klucza | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
Kolumna M6 odpowiada wybranemu wariantowi Nakrętka samohamowna wysoka DIN 982 M6, kl. 10, ocynk biały.
- Wiersze „d” pokazują opcjonalne rozmiary gwintu drobnozwojnego dla danej średnicy nominalnej; wymiary s, m i h nie zależą od skoku gwintu
Materiał i wykonanie
10 pozycjiMateriał
- Stal
Gwint
- Tolerancja
- 6H
- Norma
- DIN 13-13
Własności mechaniczne
- Klasa własności
- 5, 8, 10
- Norma
- ISO 898-1, DIN 267-15
Tolerancje
- Klasa dokładności
- A dla d ≤ M16; B dla d > M16
Wykończenie/powłoka
- zgodnie z procesem
- Chropowatość powierzchni
- wg DIN 267-2
- Powłoki galwaniczne
- wg ISO 4042
- Powłoki płatkowe
- wg ISO 10683
Oznaczanie
przykład zapisuPrzykład oznaczania: nakrętka sześciokątna samozabezpieczająca, z wkładką niemetalową, z gwintem M12 i klasy własności 8:
Nakrętka sześciokątna DIN 982 – M12 - 8Wykonania DIN 982
5 wykonań| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka samohamowna wysoka DIN 982, kl. 10, ocynk biały10 · Ocynk galwaniczny biały (oc.B)to wykonanie | 10 · Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka samohamowna wysoka DIN 982, kl. 8, cynk płatkowy8 · Cynk płatkowy srebrny (fl Zn) | 8 · Cynk płatkowy srebrny (fl Zn) | — |
| Nakrętka samohamowna wysoka DIN 982, kl. 10, cynk płatkowy10 · Cynk płatkowy srebrny (fl Zn) | 10 · Cynk płatkowy srebrny (fl Zn) | — |
| Nakrętka samohamowna wysoka DIN 982, kl. 8, ocynk biały8 · Ocynk galwaniczny biały (oc.B) | 8 · Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka samohamowna wysoka DIN 982, stal nierdzewna A2-70A2-70 · stal nierdzewna A2 | A2-70 · stal nierdzewna A2 | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
