Wymiary (mm)
Wiersze „d” pokazują opcjonalne rozmiary gwintu drobnozwojnego dla danej średnicy nominalnej; wymiary s, m i h nie zależą od skoku gwintuP — skok gwintum(min) — wysokość części gwintowanej (metalowej)h(max=nom) — wysokość całkowita nakrętkih(min) — wysokość całkowita (min)s(nom) — rozmiar klucza
Materiał i wykonanie
Gwint
| Tolerancja | 6H |
|---|
| Norma | DIN 13-13 |
|---|
Własności mechaniczne
| Klasa własności | 5, 8, 10 |
|---|
| Norma | ISO 898-1, DIN 267-15 |
|---|
Tolerancje
| Klasa dokładności | A dla d ≤ M16; B dla d > M16 |
|---|
Wykończenie/powłoka
| zgodnie z procesem |
|---|
| Chropowatość powierzchni | wg DIN 267-2 |
|---|
| Powłoki galwaniczne | wg ISO 4042 |
|---|
| Powłoki płatkowe | wg ISO 10683 |
|---|
Oznaczanie

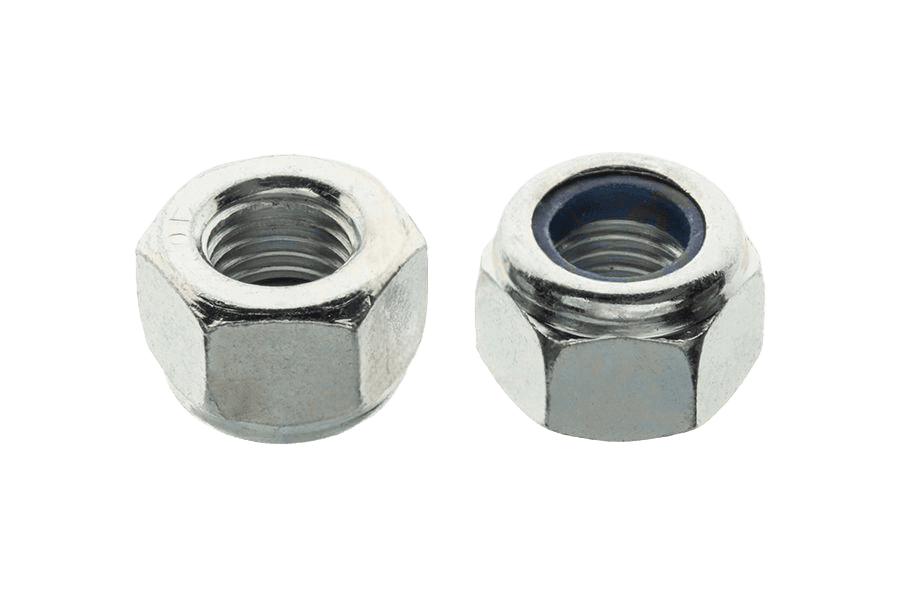

Przykład oznaczania: nakrętka sześciokątna samozabezpieczająca, z wkładką niemetalową, z gwintem M12 i klasy własności 8:
Nakrętka sześciokątna DIN 982 – M12 - 8.
Normy powiązane: ISO 7040, ISO 10512, PN 82175.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Norma | DIN 982 |
|---|
| Rodzaj | Nakr. samoham. wys. |
|---|
| Klasa / materiał | 8 |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
