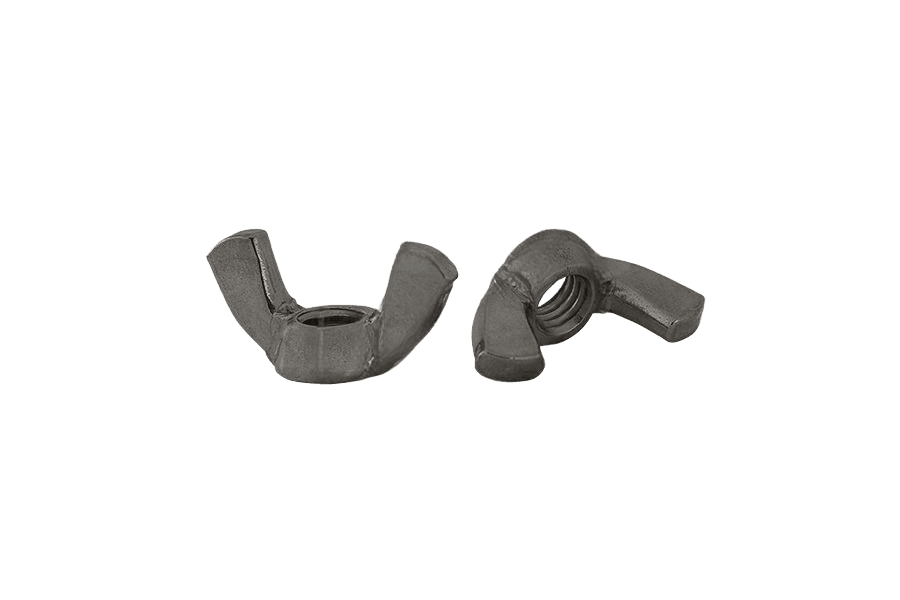

Nakrętka skrzydełkowa w wersji amerykańskiej AN 93, stal nierdzewna A2
AN 93AN 93
Zdjęcie 1 z 2
OznaczenieAN 93 · stal nierdzewna A2
Opis
Nakrętka skrzydełkowa w wersji amerykańskiej wg normy AN 93, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M4 do M12. W ofercie również w wykonaniu ocynkowanym.
Dane techniczne
6 wariantów| Materiał wyrobu | stal nierdzewna A2 |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 93 |
| Rodzaj | Nakrętka skrzydełkowa w wersji amerykańskiej |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 820 g |
| Waga 1 szt | 3,28 g |
AN 93karta katalogowa
karta katalogowaNakrętka skrzydełkowa w wersji amerykańskiej — wymiary i warunki techniczne wg AN 93
Wymiary i warunki techniczne wg AN 93
Karta normy AN 93Wymiary
wszystkie wartości w mm| Ød(nom) | Ød2 | e | h | m |
|---|---|---|---|---|
| M3 | 9 | 19 | 10 | 3,5 |
| M4 | 9,5 | 21 | 10 | 4 |
| M5 | 11 | 24 | 12 | 4,5 |
| M6 | 13 | 26,5 | 13 | 5 |
| M8 | 14 | 30 | 15 | 6 |
| M10 | 16 | 35 | 19 | 8 |
| M12 | 21 | 47,5 | 23 | 9 |
| M16 | 28 | 66 | 33 | 12 |
| M20 | 31 | 69,5 | 32 | 12,5 |
- Ød2
- średnica podstawy (korpusu nakrętki)
- e
- rozpiętość skrzydełek
- h
- wysokość całkowita
- m
- wysokość podstawy
| Ød(nom) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|---|
| Ød2średnica podstawy (korpusu nakrętki) | 9 | 9,5 | 11 | 13 | 14 | 16 | 21 | 28 | 31 |
| erozpiętość skrzydełek | 19 | 21 | 24 | 26,5 | 30 | 35 | 47,5 | 66 | 69,5 |
| hwysokość całkowita | 10 | 10 | 12 | 13 | 15 | 19 | 23 | 33 | 32 |
| mwysokość podstawy | 3,5 | 4 | 4,5 | 5 | 6 | 8 | 9 | 12 | 12,5 |
Kolumna M4 odpowiada wybranemu wariantowi Nakrętka skrzydełkowa w wersji amerykańskiej AN 93 M4, stal nierdzewna A2.
- Ødgwint metryczny (średnica nominalna)
Materiał i wykonanie
9 pozycjiMateriał
- Stal węglowa (St)
- gatunek wg producenta
- Stal nierdzewna A2
- wg ISO 3506-1
- Mosiądz
- gatunek wg producenta
Gwint
- Tolerancja
- 6H
- Norma
- ISO 261, ISO 965-2
Tolerancje
- Klasa dokładności
- B
- Norma
- ISO 4759-1
Powierzchnia
- Powłoka
- ocynk galwaniczny A2K
- Norma
- ISO 4042
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki skrzydełkowej (wersja amerykańska) z gwintem M10, wykonanej ze stali węglowej (St):
Nakrętka skrzydełkowa AN 93 - M10 - StWykonania AN 93
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka skrzydełkowa w wersji amerykańskiej AN 93, stal nierdzewna A2stal nierdzewna A2to wykonanie | stal nierdzewna A2 | — |
| Nakrętka skrzydełkowa w wersji amerykańskiej AN 93, mosiądzmosiądz | mosiądz | — |
| Nakrętka skrzydełkowa w wersji amerykańskiej AN 93, ocynk białystal · Ocynk galwaniczny biały (oc.B) | stal · Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
