AN 93karta katalogowa

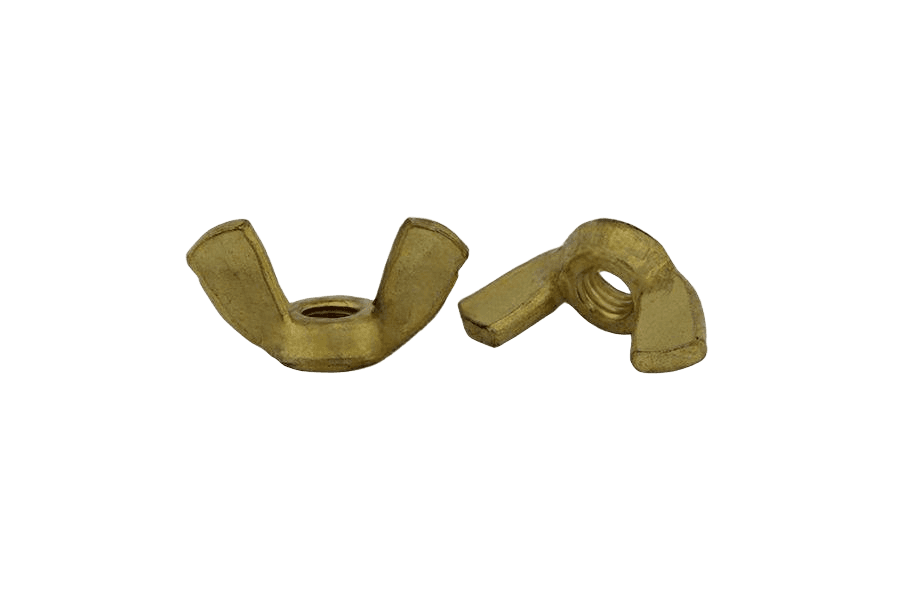

Nakr. skrzydełkowa w. ameryk.
Wymiary i warunki techniczne wg AN 93
Wymiary (mm)
| Ød(nom) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|---|
| Ød2 | 9 | 9,5 | 11 | 13 | 14 | 16 | 21 | 28 | 31 |
| e | 19 | 21 | 24 | 26,5 | 30 | 35 | 47,5 | 66 | 69,5 |
| h | 10 | 10 | 12 | 13 | 15 | 19 | 23 | 33 | 32 |
| m | 3,5 | 4 | 4,5 | 5 | 6 | 8 | 9 | 12 | 12,5 |
Ød — gwint metryczny (średnica nominalna)Ød2 — średnica podstawy (korpusu nakrętki)e — rozpiętość skrzydełekh — wysokość całkowitam — wysokość podstawy
Materiał i wykonanie
Materiał
| Stal węglowa (St) | gatunek wg producenta |
|---|---|
| Stal nierdzewna A2 | wg ISO 3506-1 |
| Mosiądz | gatunek wg producenta |
Gwint
| Tolerancja | 6H |
|---|---|
| Norma | ISO 261, ISO 965-2 |
Tolerancje
| Klasa dokładności | B |
|---|---|
| Norma | ISO 4759-1 |
Powierzchnia
| Powłoka | ocynk galwaniczny A2K |
|---|---|
| Norma | ISO 4042 |
Oznaczanie
Przykład oznaczania nakrętki skrzydełkowej (wersja amerykańska) z gwintem M10, wykonanej ze stali węglowej (St):
Nakrętka skrzydełkowa AN 93 - M10 - St.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 93 |
| Rodzaj | Nakr. skrzydełkowa w. ameryk. |
| Klasa / materiał | Mosiądz (ms) |
| Układ rozmiaru | gwint metryczny |
