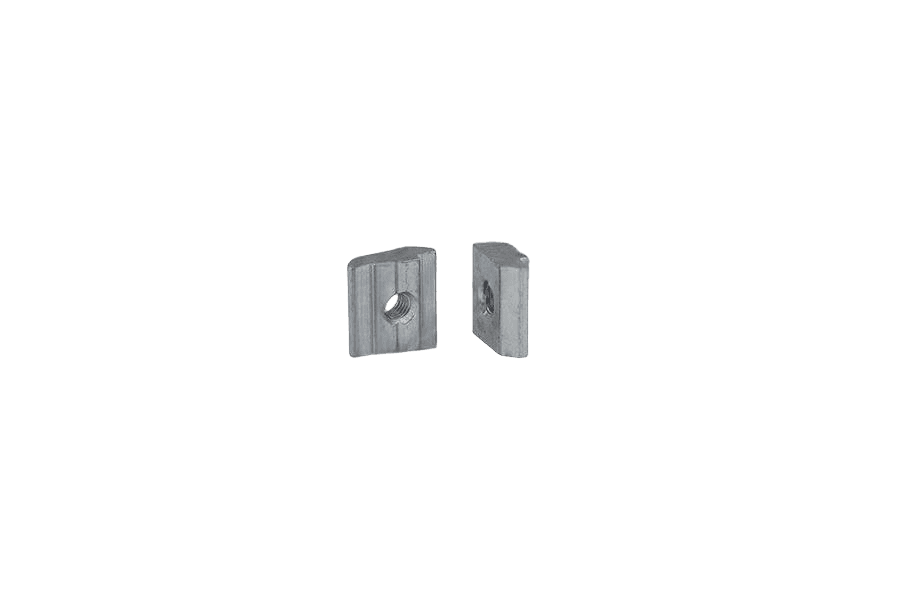

AN 602karta katalogowa
Nakr. do profili
Wymiary i warunki techniczne wg AN 602
Wymiary (mm)
| N — rowek profilu | 6 | 8 | 10 |
|---|---|---|---|
| d | M4 / M5 | M4 / M5 / M6 / M8 | M4 / M5 / M6 / M8 |
| a | 1,2 | 2 | 5 |
| h | 4 | 6 | 10,5 |
| l | 12 | 16 | 20 |
| s | 11,5 | 16 | 19,6 |
| t | 5,7 | 7,8 | 9,8 |
N — nominalna szerokość rowka teowego profilud — gwint nakrętkia — wysokość dolnego stopnia nakrętkih — wysokość nakrętkil — długość nakrętkis — szerokość główki (część osadzana pod krawędziami rowka)t — szerokość części wsuwanej w rowek profilu (dopasowana do szerokości rowka N)
Oznaczanie
Przykład oznaczania nakrętki do profili z rowkiem 8 mm i gwintem M5:
Nakrętka do profili AN 602 – 8 – M5
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 602 |
| Rodzaj | Nakr. do profili |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | N 6- |
