Nakrętka wsuwana do profili N 8 AN 602, ocynk biały
AN 602AN 602
Zdjęcie 1 z 2
OznaczenieAN 602 · Ocynk galwaniczny biały (oc.B)
Opis

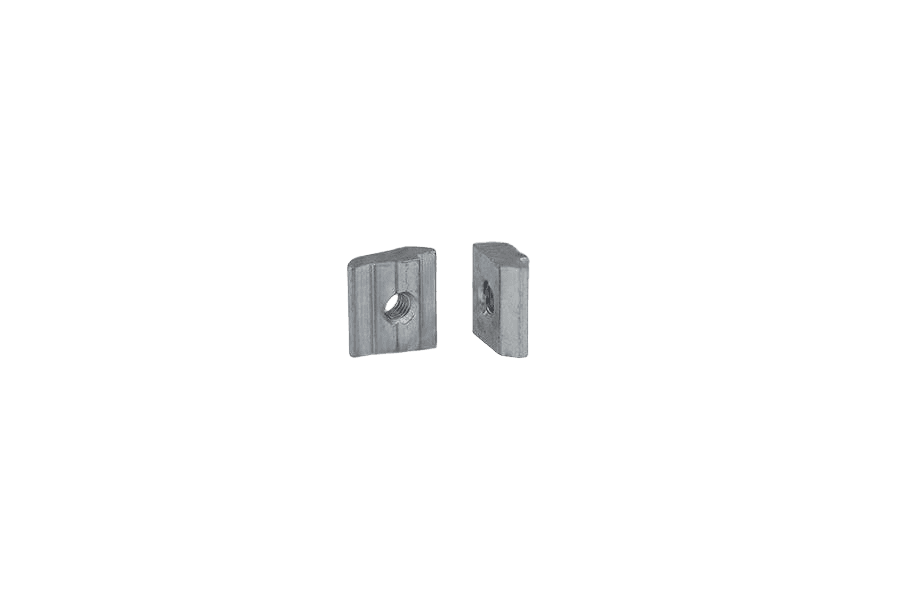

Nakrętka wsuwana do profili N8 wg normy AN 602. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do montażu w rowkach profili aluminiowych.
Dostępny asortyment: w rozmiarach od M4 do M8.
Dane techniczne
4 warianty| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 602 |
| Rodzaj | Nakrętka do profili |
| Rowek profilu | N8 |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 840 g |
| Waga 1 szt | 8,4 g |
AN 602karta katalogowa
karta katalogowaNakrętka do profili — wymiary i warunki techniczne wg AN 602
Wymiary i warunki techniczne wg AN 602
Karta normy AN 602Wymiary
wszystkie wartości w mm| N — rowek profilu | 6 | 8 | 10 |
|---|---|---|---|
| dgwint nakrętki | M4 / M5 | M4 / M5 / M6 / M8 | M4 / M5 / M6 / M8 |
| awysokość dolnego stopnia nakrętki | 1,2 | 2 | 5 |
| hwysokość nakrętki | 4 | 6 | 10,5 |
| ldługość nakrętki | 12 | 16 | 20 |
| sszerokość główki (część osadzana pod krawędziami rowka) | 11,5 | 16 | 19,6 |
| tszerokość części wsuwanej w rowek profilu (dopasowana do szerokości rowka N) | 5,7 | 7,8 | 9,8 |
- Nnominalna szerokość rowka teowego profilu
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki do profili z rowkiem 8 mm i gwintem M5:
Nakrętka do profili AN 602 – 8 – M5Wykonania AN 602
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka wsuwana do profili N 8 AN 602, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka wsuwana do profili N 10 AN 602, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka wsuwana do profili N 6 AN 602, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
