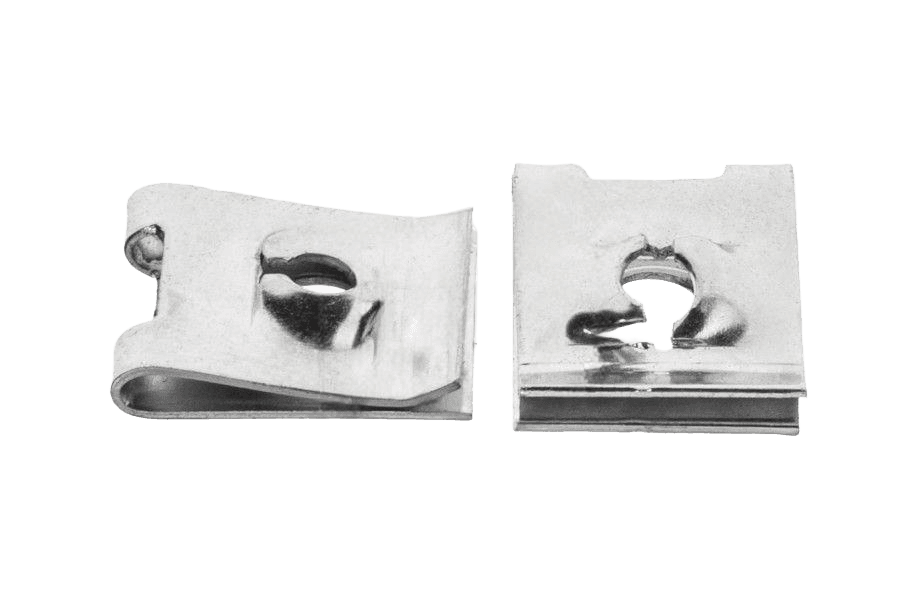

Nakrętka typu U AN 126, ocynk biały
AN 126AN 126
OznaczenieAN 126 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
zakres × rozmiar2 warianty normy · 2 w tym wykonaniu| ↓ \ →Rozmiar →Zakres ↓ | 3,5 | 4,2 |
|---|---|---|
| 0,3-2s 0,5 | Zakres 0,3-2, Rozmiar 3,5: nie ma w normie | |
| 1,4-2,5 | Zakres 1,4-2,5, Rozmiar 4,2: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 126karta katalogowa
karta katalogowaNakrętka typu U AN 126, ocynk biały — wymiary i warunki techniczne wg AN 126
Wymiary i warunki techniczne wg AN 126
Karta normy AN 126Rysunek techniczny
3 ilustracjeKształt A i Kształt F · warianty konstrukcyjne nakrętki — patrz wiersz „Kształt” w tabeli
Widok główny · wymiary a, b (widok z przodu) i s (widok z boku)
Przekrój montażowy · osadzenie na blasze o grubości p; wymiar c po zamontowaniu
Wymiary
wszystkie wartości w mm| Ø d | p | a | b | c | s | Kształt |
|---|---|---|---|---|---|---|
| 2,9 | 0,3 - 1,2 | 11 | 8 | 4 | 0,5 | A |
| 3,5 | 0,3 - 2 | 16 | 11 | 7,5 | 0,5 | F |
| 3,5 | 0,3 - 1,5 | 11,2 | 9 | 5,7 | 0,5 | A |
| 3,5 | 1,4 - 2 | 14,7 | 9 | 6,7 | 0,5 | F |
| 4,2 | 0,3 - 2 | 15 | 12 | 8,5 | 0,5 | A |
| 4,2 | 2 - 3 | 17 | 11 | 8 | 0,6 | F |
| 4,8 | 0,3 - 2,5 | 29,6 | 12 | 20,6 | 0,6 | F |
- p
- zakres grubości blachy montażowej
- a
- wysokość (długość) nakrętki
- b
- szerokość nakrętki
- c
- wysokość zespołu po zamontowaniu, z łbem wkręta
- s
- grubość materiału nakrętki
- Kształt
- forma konstrukcyjna nakrętki: A lub F (patrz rysunek powyżej)
| Ø d | 2,9 | 3,5 | 3,5 | 3,5 | 4,2 | 4,2 | 4,8 |
|---|---|---|---|---|---|---|---|
| pzakres grubości blachy montażowej | 0,3 - 1,2 | 0,3 - 2 | 0,3 - 1,5 | 1,4 - 2 | 0,3 - 2 | 2 - 3 | 0,3 - 2,5 |
| awysokość (długość) nakrętki | 11 | 16 | 11,2 | 14,7 | 15 | 17 | 29,6 |
| bszerokość nakrętki | 8 | 11 | 9 | 9 | 12 | 11 | 12 |
| cwysokość zespołu po zamontowaniu, z łbem wkręta | 4 | 7,5 | 5,7 | 6,7 | 8,5 | 8 | 20,6 |
| sgrubość materiału nakrętki | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,6 | 0,6 |
| Kształtforma konstrukcyjna nakrętki: A lub F (patrz rysunek powyżej) | A | F | A | F | A | F | F |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ø d — średnica wkręta samogwintującego, do którego przeznaczona jest nakrętka (np. ST 2,9 / ST 3,5 / ST 4,2 / ST 4,8)
Materiał / wykończenie
2 pozycje| Materiał | stal sprężynowa, np. C67S |
|---|---|
| Wykończenie / powłoka | ocynk galwaniczny biały wg ISO 4042 lub ocynk płatkowy wg ISO 10683 |
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki nasuwanej „U”, do wkręta samogwintującego ST 3,5, do blachy o grubości od 1,4 do 1,5 mm, forma A:
Nakrętka nasuwana „U” AN 126-A – 3,5 – 2,5Opis
Nakrętka typu U wg normy AN 126. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Nasuwana na krawędź blachy lub panelu — tworzy gniazdo pod blachowkręt.
Dostępny asortyment: w rozmiarze 4,2 mm.
Specyfikacja produktu
4 pozycje| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 126 |
| Rodzaj | Nakrętka typ U (A) |
Wykonania AN 126
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Nakrętka typu U AN 126, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | 2/2 | wybierz wymiar |
| Nakrętka typu U (F) AN 126, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
