AN 126karta katalogowa

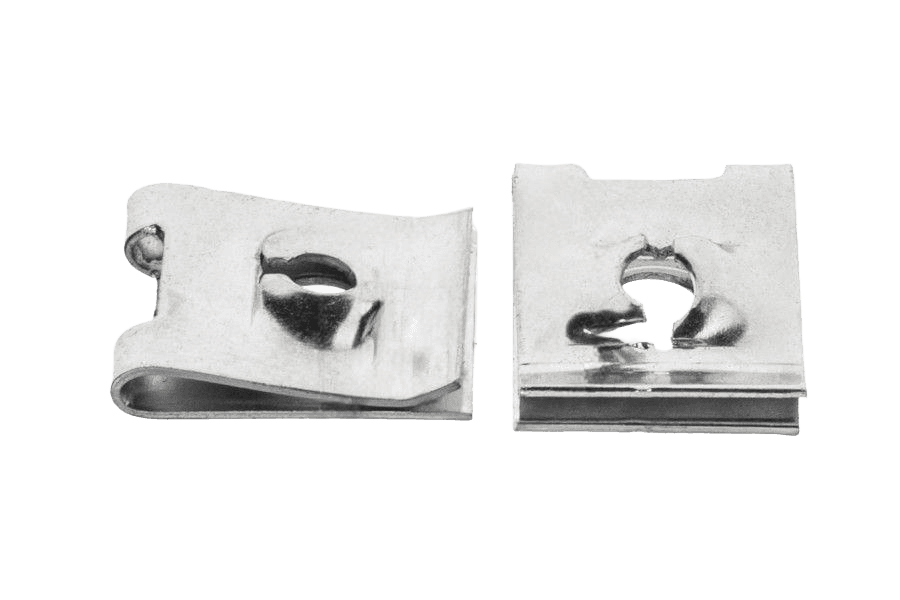

Nakrętka typ U (F)
Wymiary i warunki techniczne wg AN 126
Rysunek techniczny

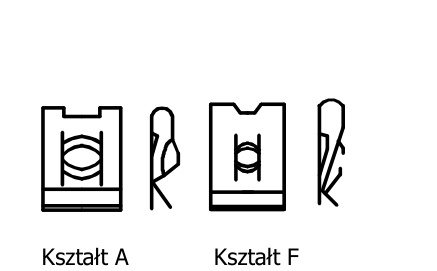

warianty konstrukcyjne nakrętki — patrz wiersz „Kształt” w tabeli

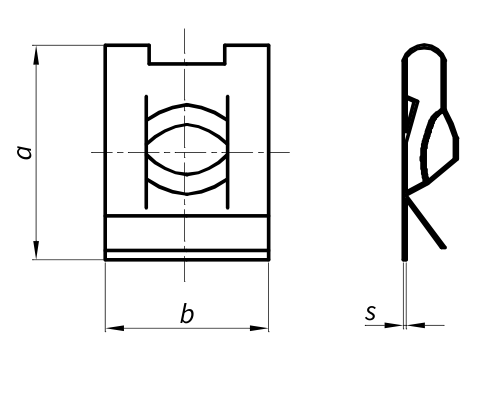

wymiary a, b (widok z przodu) i s (widok z boku)

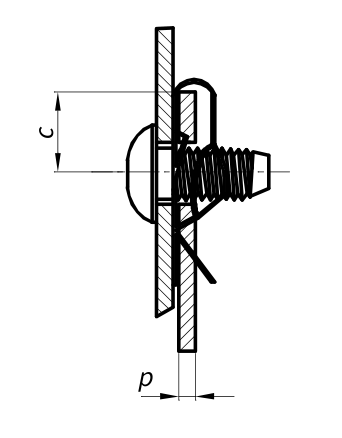

osadzenie na blasze o grubości p; wymiar c po zamontowaniu
Wymiary (mm)wybrany rozmiar: 4,8
| Ø d | 2,9 | 3,5 | 3,5 | 3,5 | 4,2 | 4,2 | 4,8 |
|---|---|---|---|---|---|---|---|
| p | 0,3 - 1,2 | 0,3 - 2 | 0,3 - 1,5 | 1,4 - 2 | 0,3 - 2 | 2 - 3 | 0,3 - 2,5 |
| a | 11 | 16 | 11,2 | 14,7 | 15 | 17 | 29,6 |
| b | 8 | 11 | 9 | 9 | 12 | 11 | 12 |
| c | 4 | 7,5 | 5,7 | 6,7 | 8,5 | 8 | 20,6 |
| s | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,6 | 0,6 |
| Kształt | A | F | A | F | A | F | F |
Ø d — średnica wkręta samogwintującego, do którego przeznaczona jest nakrętka (np. ST 2,9 / ST 3,5 / ST 4,2 / ST 4,8)p — zakres grubości blachy montażoweja — wysokość (długość) nakrętkib — szerokość nakrętkic — wysokość zespołu po zamontowaniu, z łbem wkrętas — grubość materiału nakrętkiKształt — forma konstrukcyjna nakrętki: A lub F (patrz rysunek powyżej)
Materiał / wykończenie
| Materiał | stal sprężynowa, np. C67S |
|---|---|
| Wykończenie / powłoka | ocynk galwaniczny biały wg ISO 4042 lub ocynk płatkowy wg ISO 10683 |
Oznaczanie
Przykład oznaczania nakrętki nasuwanej „U”, do wkręta samogwintującego ST 3,5, do blachy o grubości od 1,4 do 1,5 mm, forma A:
Nakrętka nasuwana „U” AN 126-A – 3,5 – 2,5
Specyfikacja produktu
| Rozmiar | 4,8 |
|---|---|
| Norma | AN 126 |
| Rodzaj | Nakrętka typ U (F) |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ | F |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 309 g |
| Waga 1 szt | 3,09 g |
