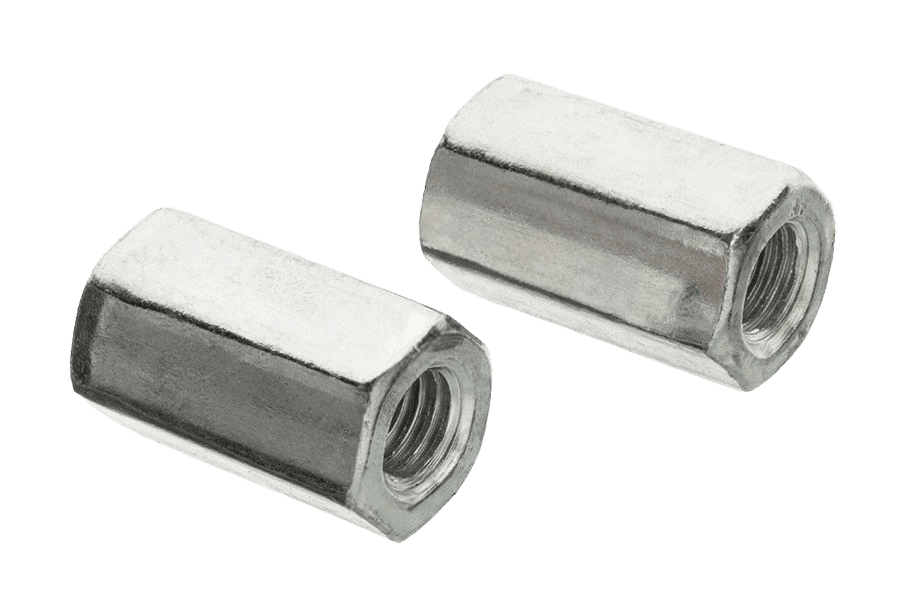

Nakrętka łącząca DIN 6334, kl. 10, ocynk biały
DIN 6334DIN 6334
OznaczenieDIN 6334 · 10 · Ocynk galwaniczny biały (oc.B)
Opis
Nakrętka łącząca wg normy DIN 6334, w klasie 10. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M8 do M48 i długościach 24–144 mm. W ofercie również w wykonaniu nierdzewnym A4 i 10 z ocynkiem płatkowym.
Dane techniczne
12 wariantów| Klasa wytrzymałości | 10 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | DIN 6334 |
| Rodzaj | Nakrętka złączka |
| Klasa / materiał | 10 |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 3,58 kg |
| Waga 1 szt | 17,9 g |
DIN 6334karta katalogowa
karta katalogowaNakrętka złączka — wymiary i warunki techniczne wg DIN 6334
Wymiary i warunki techniczne wg DIN 6334
Karta normy DIN 6334Wymiary
wszystkie wartości w mm| Ød(nom) | m | s |
|---|---|---|
| M5 | 15 | 8 |
| M6 | 18 | 10 |
| M8 | 24 | 13 |
| M10 | 30 | 17 |
| M12 | 36 | 19 |
| M14 | 42 | 22 |
| M16 | 48 | 24 |
| M18 | 54 | 27 |
| M20 | 60 | 30 |
| M22 | 66 | 32 |
| M24 | 72 | 36 |
| M27 | 81 | 41 |
| M30 | 90 | 46 |
| M33 | 99 | 50 |
| M36 | 108 | 55 |
| M42 | 126 | 65 |
| M48 | 144 | 75 |
- m
- długość nakrętki (przelotowy gwint na całej długości)
- s
- rozmiar klucza (rozwartość na płask)
| Ød(nom) | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mdługość nakrętki (przelotowy gwint na całej długości) | 15 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 81 | 90 | 99 | 108 | 126 | 144 |
| srozmiar klucza (rozwartość na płask) | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 65 | 75 |
Kolumna M8 odpowiada wybranemu wariantowi Nakrętka łącząca DIN 6334 M8x24, kl. 10, ocynk biały.
- Ødśrednica nominalna gwintu
Materiał i wykończenie
8 pozycjiWłasności mechaniczne
- Stal
- klasa własności 10 wg ISO 898-2
- Stal nierdzewna
- A2, A4 wg ISO 3506-2
- Metale nieżelazne
- według uzgodnień
Wykończenie / powłoka
- Stal
- jak wykonano; powłoki galwaniczne wg ISO 4042; powłoki płatkowe wg ISO 10683
- Stal nierdzewna
- bez powłoki
- Metale nieżelazne
- bez powłoki
Gwint
- Tolerancja
- 6H
- Norma
- DIN 13-12, DIN 13-15
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki sześciokątnej złącznej o średnicy nominalnej M10:
Nakrętka złączna DIN 6334 – M10Wykonania DIN 6334
6 wykonań| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka łącząca DIN 6334, kl. 10, ocynk biały10 · Ocynk galwaniczny biały (oc.B)to wykonanie | 10 · Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka łącząca DIN 6334, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
| Nakrętka łącząca DIN 6334, stal kwasoodporna A4stal nierdzewna A4 | stal nierdzewna A4 | — |
| Nakrętka łącząca DIN 6334, kl. 10, cynk płatkowy10 · Cynk płatkowy srebrny (fl Zn) | 10 · Cynk płatkowy srebrny (fl Zn) | — |
| Nakrętka łącząca DIN 6334, kl. 10, cynk płatkowy10 · Cynk płatkowy srebrny (fl Zn) | 10 · Cynk płatkowy srebrny (fl Zn) | — |
| Nakrętka łącząca DIN 6334, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
