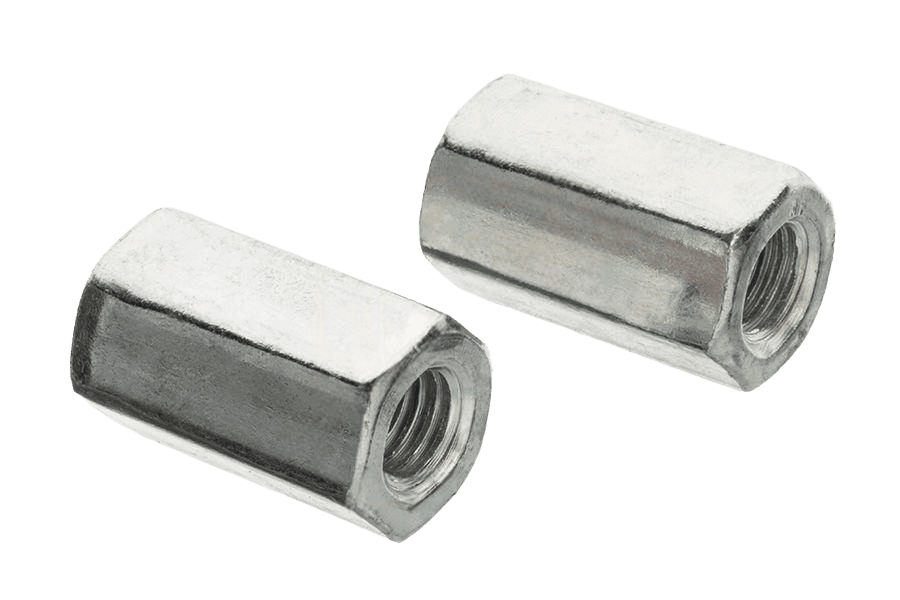

Nakrętka złączka oc.BDIN 6334

Rys. techniczny · DIN 6334

Gwint

94,59 zł

/ opak

Ilość w opakowaniu: 500 szt

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 6334karta katalogowa

Wymiary i warunki techniczne wg DIN 6334

Ød(nom)	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M42	M48
m	15	18	24	30	36	42	48	54	60	66	72	81	90	99	108	126	144
s	8	10	13	17	19	22	24	27	30	32	36	41	46	50	55	65	75

Ød — średnica nominalna gwintum — długość nakrętki (przelotowy gwint na całej długości)s — rozmiar klucza (rozwartość na płask)

Stal	jak wykonano; powłoki galwaniczne wg ISO 4042; powłoki płatkowe wg ISO 10683
Stal nierdzewna	bez powłoki
Metale nieżelazne	bez powłoki

Tolerancja	6H
Norma	DIN 13-12, DIN 13-15

Przykład oznaczania nakrętki sześciokątnej złącznej o średnicy nominalnej M10:

Nakrętka złączna DIN 6334 – M10.

Ød(nom)	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M42	M48
m	15	18	24	30	36	42	48	54	60	66	72	81	90	99	108	126	144
s	8	10	13	17	19	22	24	27	30	32	36	41	46	50	55	65	75
