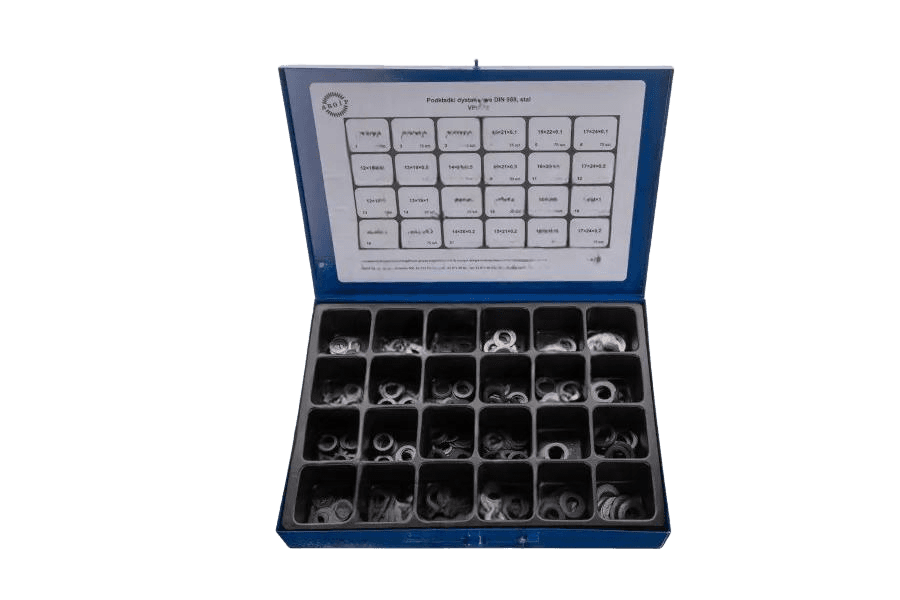

Zestaw podkładek dystansowych 1950 DIN 988
DIN 988DIN 988
Zdjęcie 1 z 2
OznaczenieDIN 988 · VPD 01
DIN 988karta katalogowa
karta katalogowaZestaw podkładek dystansowych — wymiary i warunki techniczne wg DIN 988
Wymiary i warunki techniczne wg DIN 988
Karta normy DIN 988Wymiary — podkładki dystansowe
wszystkie wartości w mm| d1 — średnica wewnętrzna (D12) | d2 | h |
|---|---|---|
| 3 | 6 | 0,1-1,2 |
| 4 | 8 | 0,1-1,2 |
| 5 | 10 | 0,1-1,2 |
| 6 | 12 | 0,1-1,2 |
| 7 | 13 | 0,1-1,2 |
| 8 | 14 | 0,1-1,2 |
| 9 | 15 | 0,1-1,2 |
| 10 | 16 | 0,1-1,2 |
| 11 | 17 | 0,1-1,2 |
| 12 | 18 | 0,1-1,2 |
| 13 | 19 | 0,1-1,2 |
| 14 | 20 | 0,1-2,0 |
| 15 | 21 | 0,1-2,0 |
| 16 | 22 | 0,1-2,0 |
| 17 | 24 | 0,1-2,0 |
| 18 | 25 | 0,1-2,0 |
| 19 | 26 | 0,1-2,0 |
| 20 | 28 | 0,1-2,0 |
| 22 | 30 | 0,1-2,0 |
| 22 | 32 | 0,1-2,0 |
| 25 | 35 | 0,1-2,0 |
| 25 | 36 | 0,1-2,0 |
| 26 | 37 | 0,1-2,0 |
| 28 | 40 | 0,1-2,0 |
| 30 | 42 | 0,1-2,0 |
| 32 | 45 | 0,1-2,0 |
| 35 | 45 | 0,1-2,0 |
| 36 | 45 | 0,1-2,0 |
| 37 | 47 | 0,1-2,0 |
| 40 | 50 | 0,1-2,0 |
| 42 | 52 | 0,1-2,0 |
| 45 | 55 | 0,1-2,0 |
| 48 | 60 | 0,1-2,0 |
| 50 | 62 | 0,1-2,0 |
| 50 | 63 | 0,1-2,0 |
| 52 | 65 | 0,1-2,0 |
| 55 | 68 | 0,1-2,0 |
| 56 | 70 | 0,1-2,0 |
| 56 | 72 | 0,1-2,0 |
| 60 | 75 | 0,1-2,0 |
| 63 | 80 | 0,1-2,0 |
| 65 | 85 | 0,1-2,0 |
| 70 | 90 | 0,1-2,0 |
| 75 | 95 | 0,1-2,0 |
| 80 | 100 | 0,1-2,0 |
| 85 | 105 | 0,1-2,0 |
| 90 | 110 | 0,1-2,0 |
| 95 | 115 | 0,1-2,0 |
| 100 | 120 | 0,1-2,0 |
| 100 | 125 | 0,1-2,0 |
| 105 | 130 | 0,1-1,0 |
| 110 | 140 | 0,1-1,0 |
| 120 | 150 | 0,1-1,0 |
| 130 | 160 | 0,1-1,0 |
| 140 | 170 | 0,1-1,0 |
| 150 | 180 | 0,1-1,0 |
| 160 | 190 | 0,1-1,0 |
| 170 | 200 | 0,1-1,0 |
- d2
- średnica zewnętrzna (d12)
- h
- zakres dostępnych grubości nominalnych dla danej pary d1/d2 (konkretna grubość = oferowany wariant)
| d1 — średnica wewnętrzna (D12) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 22 | 25 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 48 | 50 | 50 | 52 | 55 | 56 | 56 | 60 | 63 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 100 | 105 | 110 | 120 | 130 | 140 | 150 | 160 | 170 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2średnica zewnętrzna (d12) | 6 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 45 | 45 | 47 | 50 | 52 | 55 | 60 | 62 | 63 | 65 | 68 | 70 | 72 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 |
| hzakres dostępnych grubości nominalnych dla danej pary d1/d2 (konkretna grubość = oferowany wariant) | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-1,0 | 0,1-1,0 | 0,1-1,0 | 0,1-1,0 | 0,1-1,0 | 0,1-1,0 | 0,1-1,0 | 0,1-1,0 |
- d1tolerancja D12 (średnica wewnętrzna)
Wymiary — podkładki oporowe
wszystkie wartości w mm| d1 — średnica wewnętrzna (D12) | d2 | h |
|---|---|---|
| 3 | 6 | 1 |
| 4 | 8 | 1 |
| 5 | 10 | 1 |
| 6 | 12 | 1,2 |
| 7 | 13 | 1,2 |
| 8 | 14 | 1,2 |
| 9 | 15 | 1,2 |
| 10 | 16 | 1,2 |
| 11 | 17 | 1,2 |
| 12 | 18 | 1,2 |
| 13 | 19 | 1,5 |
| 14 | 20 | 1,5 |
| 15 | 21 | 1,5 |
| 16 | 22 | 1,5 |
| 17 | 24 | 1,5 |
| 18 | 25 | 1,5 |
| 19 | 26 | 1,5 |
| 20 | 28 | 1,5 |
| 22 | 30 | 2 |
| 22 | 32 | 2 |
| 25 | 35 | 2 |
| 25 | 36 | 2 |
| 26 | 37 | 2 |
| 28 | 40 | 2 |
| 30 | 42 | 2,5 |
| 32 | 45 | 2,5 |
| 35 | 45 | 2,5 |
| 36 | 45 | 2,5 |
| 37 | 47 | 2,5 |
| 40 | 50 | 2,5 |
| 42 | 52 | 2,5 |
| 45 | 55 | 3 |
| 45 | 56 | 3 |
| 48 | 3 | |
| 50 | 62 | 3 |
| 50 | 63 | 3 |
| 52 | 65 | 3 |
| 55 | 68 | 3 |
| 56 | 70 | 3 |
| 56 | 72 | 3 |
| 60 | 75 | 3,5 |
| 63 | 80 | 3,5 |
| 65 | 85 | 3,5 |
| 70 | 90 | 3,5 |
- d2
- średnica zewnętrzna (d12)
| d1 — średnica wewnętrzna (D12) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 22 | 25 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 45 | 48 | 50 | 50 | 52 | 55 | 56 | 56 | 60 | 63 | 65 | 70 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2średnica zewnętrzna (d12) | 6 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 45 | 45 | 47 | 50 | 52 | 55 | 56 | 62 | 63 | 65 | 68 | 70 | 72 | 75 | 80 | 85 | 90 | |
| h | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3,5 | 3,5 | 3,5 | 3,5 |
- d1tolerancja D12 (średnica wewnętrzna)
- Dla d1 = 48 mm PDF drukuje d2 = 30 mm — fizycznie niemożliwe (średnica zewnętrzna mniejsza od wewnętrznej, łamie wzorzec widoczny we wszystkich pozostałych wierszach obu tabel). Wartość pominięta ("—").
Materiał
1 pozycja| Podkładki dystansowe | stal St2K50 wg DIN 1624; wykończenie powierzchni wg DIN 1624, olejone |
|---|
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 988 · VPD 01Opis
Zestaw podkładek dystansowych wg normy DIN 988.
Dostępny wariant: VPD 01.
Specyfikacja produktu
7 pozycji| Wymiar | VPD 01 |
|---|---|
| Układ rozmiaru | inny |
| Norma | DIN 988 |
| Rodzaj | Zestaw podkładek dystansowych |
| Rozmiar | VPD 01 |
| Zakres rozmiarów | 4×8 – 10×16 |
| Waga | 1,6 kg |
Wykonania DIN 988
5 wykonań| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Zestaw podkładek dystansowych 1950 DIN 988to wykonanie | — | — | wybierz wymiar |
| Pierścień dystansowy DIN 988, bez powłokiBez powłoki (surowe) | Bez powłoki (surowe) | 297/299 | wybierz wymiar |
| Pierścień dystansowy DIN 988, stal nierdzewna A2stal nierdzewna A2 | stal nierdzewna A2 | 29/34 | wybierz wymiar |
| Zestaw podkładek dystansowych 1175 DIN 988 | — | — | wybierz wymiar |
| Zestaw podkładek dystansowych 1350 DIN 988 | — | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 988
VPD 01321,34 zł / szt
VPD 01dostępne
