DIN 471karta katalogowa

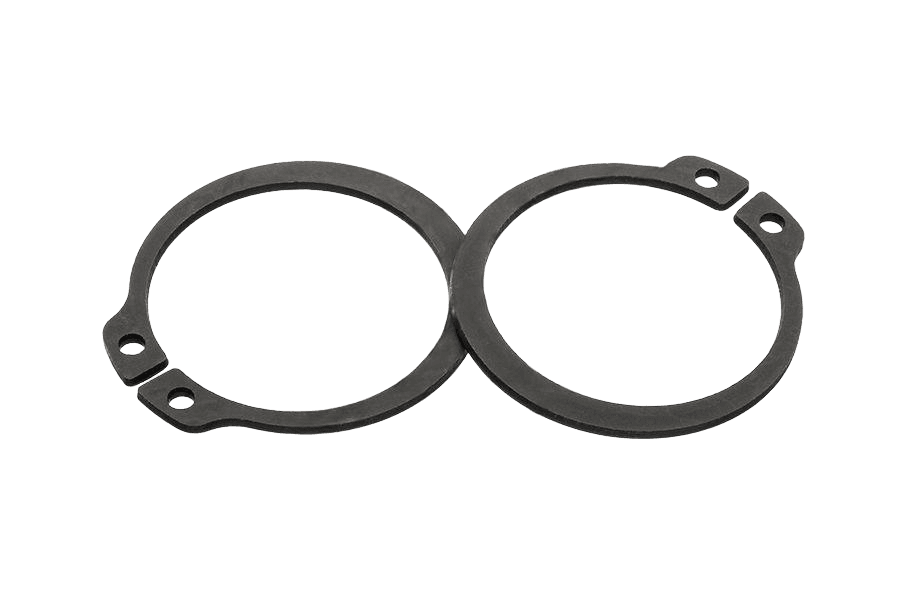

Pierścień osad. spr. wzmocn.
Wymiary i warunki techniczne wg DIN 471
Wymiary — odmiana normalna (mm)
| d1 = dnom — średnica wału | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 29 | 30 | 32 | 34 | 35 | 36 | 38 | 40 | 42 | 45 | 47* | 48 | 50 | 52 | 55 | 56 | 58 | 60 | 62 | 63 | 65 | 68 | 70 | 72 | 75 | 78 | 80 | 82 | 85 | 88 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 135 | 140 | 145 | 150 | 155 | 160 | 165 | 170 | 175 | 180 | 185 | 190 | 195 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 | 290 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | 0,4 | 0,4 | 0,6 | 0,7 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,75 | 1,75 | 1,75 | 1,75 | 1,75 | 1,75 | 1,75 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| d3 (1) | 2,7 | 3,7 | 4,7 | 5,6 | 6,5 | 7,4 | 8,4 | 9,3 | 10,2 | 11,0 | 11,9 | 12,9 | 13,8 | 14,7 | 15,7 | 16,5 | 17,5 | 18,5 | 19,5 | 20,5 | 22,2 | 23,2 | 24,2 | 25,9 | 26,9 | 27,9 | 29,6 | 31,5 | 32,2 | 33,2 | 35,2 | 36,5 | 38,5 | 41,5 | 43,5 | 44,5 | 45,8 | 47,8 | 50,8 | 51,8 | 53,8 | 55,8 | 57,8 | 58,8 | 60,8 | 63,5 | 65,5 | 67,5 | 70,5 | 73,5 | 74,5 | 76,5 | 79,5 | 82,5 | 84,5 | 89,5 | 94,5 | 98 | 103 | 108 | 113 | 118 | 123 | 128 | 133 | 138 | 142 | 146 | 151 | 155,5 | 160,5 | 165,5 | 170,5 | 175,5 | 180,5 | 185,5 | 190,5 | 198 | 208 | 218 | 228 | 238 | 245 | 255 | 265 | 275 | 285 |
| d5 min | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,5 | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 |
| ~b | 0,8 | 0,9 | 1,1 | 1,3 | 1,4 | 1,5 | 1,7 | 1,8 | 1,8 | 1,8 | 2,0 | 2,1 | 2,2 | 2,2 | 2,3 | 2,4 | 2,5 | 2,6 | 2,7 | 2,8 | 3,0 | 3,0 | 3,1 | 3,2 | 3,4 | 3,5 | 3,6 | 3,8 | 3,9 | 4,0 | 4,2 | 4,4 | 4,5 | 4,7 | 4,9 | 5,0 | 5,1 | 5,2 | 5,4 | 5,5 | 5,6 | 5,8 | 6,0 | 6,2 | 6,3 | 6,5 | 6,6 | 6,8 | 7,0 | 7,3 | 7,4 | 7,6 | 7,8 | 8,0 | 8,2 | 8,6 | 9,0 | 9,3 | 9,6 | 9,8 | 10,2 | 10,4 | 10,7 | 11,0 | 11,2 | 11,5 | 11,8 | 12 | 12,2 | 12,5 | 12,9 | 12,9 | 13,5 | 13,5 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 16 |
| d2 nom. | 2,8 | 3,8 | 4,8 | 5,7 | 6,7 | 7,6 | 8,6 | 9,6 | 10,5 | 11,5 | 12,4 | 13,4 | 14,3 | 15,2 | 16,2 | 17 | 18 | 19 | 20 | 21 | 22,9 | 23,9 | 24,9 | 26,6 | 27,6 | 28,6 | 30,3 | 32,3 | 33 | 34 | 36 | 37,5 | 39,5 | 42,5 | 44,5 | 45,5 | 47 | 49 | 52 | 53 | 55 | 57 | 59 | 60 | 62 | 65 | 67 | 69 | 72 | 75 | 76,5 | 78,5 | 81,5 | 84,5 | 86,5 | 91,5 | 96,5 | 101 | 106 | 111 | 116 | 121 | 126 | 131 | 136 | 141 | 145 | 150 | 155 | 160 | 165 | 170 | 175 | 180 | 185 | 190 | 195 | 204 | 214 | 224 | 234 | 244 | 252 | 262 | 272 | 282 | 292 |
| d2 odch. | -0,048 | -0,048 | -0,11 | -0,11 | -0,11 | -0,11 | -0,11 | -0,11 | -0,11 | -0,11 | -0,13 | -0,13 | -0,13 | -0,21 | -0,21 | -0,21 | -0,21 | -0,21 | -0,21 | -0,21 | -0,21 | -0,25 | -0,25 | -0,25 | -0,25 | -0,25 | -0,25 | -0,25 | -0,25 | -0,25 | -0,25 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,35 | -0,35 | -0,35 | -0,35 | -0,35 | -0,54 | -0,54 | -0,54 | -0,54 | -0,54 | -0,63 | -0,63 | -0,63 | -0,63 | -0,63 | -0,63 | -0,63 | -0,63 | -0,63 | -0,63 | -0,63 | -0,63 | -0,72 | -0,72 | -0,72 | -0,72 | -0,72 | -0,72 | -0,72 | -0,72 | -0,81 | -0,81 | -0,81 | -0,81 | -0,81 | |||||
| d2 tol. | h10 | h10 | h10 | h10 | h10 | h10 | h10 | h11 | h11 | h11 | h11 | h11 | h11 | h11 | h11 | h11 | h11 | h11 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 | h13 |
| m (H13) | 0,5 | 0,5 | 0,7 | 0,8 | 0,9 | 0,9 | 1,10 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,85 | 1,85 | 1,85 | 1,85 | 1,85 | 1,85 | 1,85 | 2,15 | 2,15 | 2,15 | 2,15 | 2,15 | 2,15 | 2,15 | 2,15 | 2,65 | 2,65 | 2,65 | 2,65 | 2,65 | 2,65 | 2,65 | 2,65 | 3,15 | 3,15 | 3,15 | 3,15 | 3,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 5,15 | 5,15 | 5,15 | 5,15 | 5,15 | 5,15 | 5,15 | 5,15 | 5,15 | 5,15 |
| n min | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,9 | 0,9 | 1,1 | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,7 | 1,7 | 1,7 | 2,1 | 2,1 | 2,1 | 2,6 | 2,6 | 3 | 3 | 3 | 3,8 | 3,8 | 3,8 | 3,8 | 3,8 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 9,0 | 9 | 9 | 9 | 9 | 12 | 12 | 12 | 12 | 12 |
| g max | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Szczypce nom. (DIN 5254) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 85 | 85 | 85 | 85 | 85 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 |
1) — wymiar d3 przed montażem (pierścień w stanie swobodnym, rozprężony)* — d1 = 47 mm: wymiar nie ujęty w normie DIN 471 (rozmiar handlowy dodatkowy)s — grubość pierścieniad3 (1) — średnica pierścienia przed montażemd5 min — średnica otworu pod szczypce~b — rozwarcie (odległość między uszami)d2 nom. — średnica rowka na waled2 odch. — odchyłka średnicy rowkad2 tol. — klasa tolerancji rowkam (H13) — szerokość rowkan min — głębokość rowka (min.)g max — promień zaokrąglenia rowka (max.)Szczypce nom. (DIN 5254) — zalecany rozmiar szczypiec
Wymiary — odmiana ciężka (wzmocniona) (mm)
| d1 = dnom — średnica wału | 15 | 16 | 17 | 18 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 34 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 52 | 55 | 58 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | 1,5 | 1,5 | 1,5 | 1,5 | 1,75 | 1,75 | 1,75 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| d3 (1) | 13,8 | 14,7 | 15,7 | 16,5 | 18,5 | 20,5 | 22,2 | 23,2 | 25,9 | 27,9 | 29,6 | 31,5 | 32,2 | 35,2 | 36,5 | 38,5 | 41,5 | 44,5 | 45,8 | 47,8 | 50,8 | 53,8 | 55,8 | 60,8 | 65,5 | 70,5 | 74,5 | 79,5 | 84,5 | 94,5 |
| d5 min | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3,5 | 3,5 | 3,5 |
| ~b | 2,4 | 2,5 | 2,6 | 2,7 | 3 | 3,1 | 3,2 | 3,4 | 3,5 | 4,1 | 4,1 | 4,2 | 4,2 | 4,3 | 4,4 | 4,5 | 4,7 | 5 | 5,1 | 5,2 | 5,4 | 5,6 | 5,8 | 6,3 | 6,6 | 7 | 7,4 | 7,8 | 8,2 | 9 |
| d2 nom. | 14,3 | 15,2 | 16,2 | 17 | 19 | 21 | 22,9 | 23,9 | 26,6 | 28,6 | 30,3 | 32,3 | 33 | 36 | 37,5 | 39,5 | 42,5 | 45,5 | 47 | 49 | 52 | 55 | 57 | 62 | 67 | 72 | 76,5 | 81,5 | 86,5 | 96,5 |
| d2 odch. | -0,11 | -0,11 | -0,11 | -0,11 | -0,13 | -0,13 | -0,21 | -0,21 | -0,21 | -0,21 | -0,25 | -0,25 | -0,25 | -0,25 | -0,25 | -0,25 | -0,25 | -0,25 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,30 | -0,35 | -0,35 | -0,35 |
| d2 tol. | h11 | h11 | h11 | h11 | h11 | h11 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 | h12 |
| m (H13) | 1,6 | 1,6 | 1,6 | 1,6 | 1,85 | 1,85 | 1,85 | 2,15 | 2,15 | 2,15 | 2,15 | 2,65 | 2,65 | 2,65 | 2,65 | 2,65 | 2,65 | 2,65 | 3,15 | 3,15 | 3,15 | 3,15 | 3,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 | 4,15 |
| n min | 1,1 | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 | 1,7 | 1,7 | 2,1 | 2,1 | 2,6 | 2,6 | 3 | 3 | 3,8 | 3,8 | 3,8 | 3,8 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 5,3 | 5,3 | 5,3 | 5,3 |
| g max | 1 | 1 | 1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3,5 |
| Szczypce nom. (DIN 5254) | 10 | 10 | 10 | 10 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 85 | 85 | 85 |
1) — wymiar d3 przed montażem (pierścień w stanie swobodnym, rozprężony)Odmiana ciężka (wzmocniona) — dla tego samego d1 pierścień ma większą grubość s niż odmiana normalna.s — grubość pierścieniad3 (1) — średnica pierścienia przed montażemd5 min — średnica otworu pod szczypce~b — rozwarcie (odległość między uszami)d2 nom. — średnica rowka na waled2 odch. — odchyłka średnicy rowkad2 tol. — klasa tolerancji rowkam (H13) — szerokość rowkan min — głębokość rowka (min.)g max — promień zaokrąglenia rowka (max.)Szczypce nom. (DIN 5254) — zalecany rozmiar szczypiec
Materiał i wykonanie
Materiał
| Stal sprężysta | C67, C75 lub Ck75 wg DIN 17222 |
|---|
Twardość (dla stali hartowanej)
| Średnica nominalna do 48 mm | 470–580 HV (47–54 HRC) |
|---|---|
| Średnica nominalna 48–200 mm | 435–530 HV (44–51 HRC) |
| Średnica nominalna 200–300 mm | 390–470 HV (40–47 HRC) |
| Norma przeliczenia twardości | DIN 50150 |
Oznaczanie
Przykład oznaczania: pierścień osadczy zewnętrzny (sprężynujący) przeznaczony do osadzenia na czopie o średnicy nominalnej d1 = 40 mm i grubości s = 1,75 mm:
Pierścień osadczy DIN 471 – 40 x 1,75.
Norma powiązana: PN-85111 Z.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 471 |
| Rodzaj | Pierścień osad. spr. wzmocn. |
| Pokrycie | Fosfatowane |
| Typ | odmiana ciężka |
| Własność | A(Z) |
| Układ rozmiaru | średnica (mm) |
| Odmiana | A(Z) |
