Pierścień osadczy sprężynujący na wałek (Z) DIN 471, stal nierdzewna 1.4122

DIN 471

DIN 471

Produkt

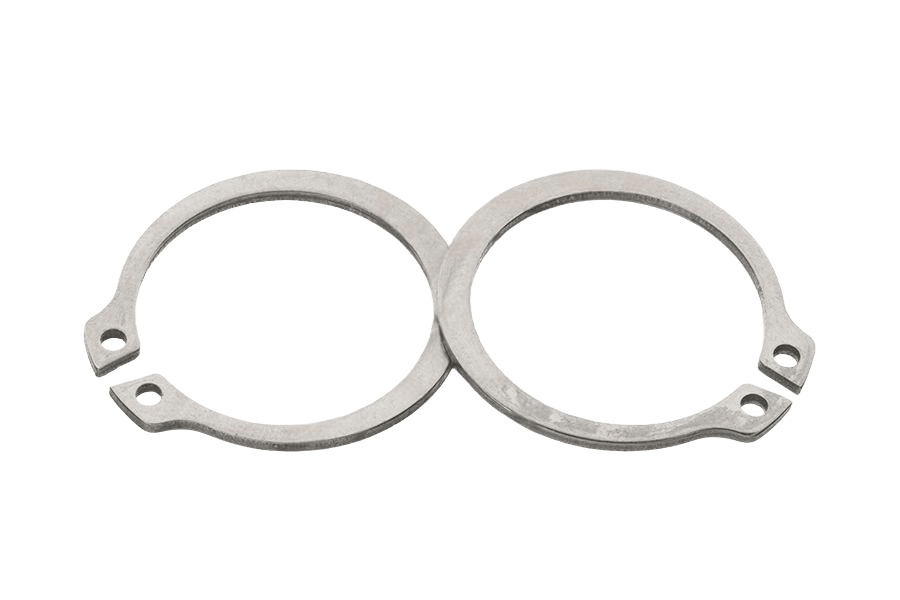

Pierścień osadczy sprężynujący na wałek (Z) DIN 471, stal nierdzewna 1.4122

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.
Rysunek wg normy
9 8,6 8,4 8,4 1,2 1,2 1,2 1,7 1,7 1 0,5 0,6 1,10

Rysunek wg DIN 471 · Ød = 9 · grubosc = 1 · d3 = 8,4 · d5 = 1,2 · b = 1,7 · d2 = 8,6 · m = 1,10 · n = 0,6 · g = 0,5 · s = 1 — schematyczny, nie w skali.

Rysunek schematyczny wg normy, nie w skali.
Zdjęcie 1 z 2

OznaczenieDIN 471

Opis

Pierścień osadczy sprężynujący na wałek (Z) wg normy DIN 471.

Dostępny asortyment: w rozmiarach od 8 do 80 mm.

Dane techniczne

29 wariantów
Układ rozmiaruśrednica (mm)
NormaDIN 471
RodzajPierścień osadczy sprężynujący
Klasa / materiał1.4122
Ilość w opakowaniu100 szt
Waga opakowania33 g
Waga 1 szt0,33 g

DIN 471karta katalogowa

karta katalogowa

Pierścień osadczy sprężynujący — wymiary i warunki techniczne wg DIN 471

Wymiary i warunki techniczne wg DIN 471

Karta normy DIN 471
9 8,6 8,4 8,4 1,2 1,2 1,2 1,7 1,7 1 0,5 0,6 1,10

Rysunek wg DIN 471 · Ød = 9 · grubosc = 1 · d3 = 8,4 · d5 = 1,2 · b = 1,7 · d2 = 8,6 · m = 1,10 · n = 0,6 · g = 0,5 · s = 1 — schematyczny, nie w skali.

Ød = 9 · grubosc = 1 · d3 = 8,4 · d5 = 1,2 · b = 1,7 · d2 = 8,6 · m = 1,10 · n = 0,6 · g = 0,5 · s = 1

Wymiary — odmiana normalna

wszystkie wartości w mm

d1 = dnom — średnica wałusd3 (1)d5 min~bd2 nom.d2 odch.d2 tol.m (H13)n ming maxSzczypce nom. (DIN 5254)
30,42,710,82,8h100,50,30,53
40,43,710,93,8-0,048h100,50,30,53
50,64,711,14,8-0,048h100,70,30,53
60,75,61,21,35,7h100,80,50,53
70,86,51,21,46,7h100,90,50,53
80,87,41,21,57,6h100,90,60,53
918,41,21,78,6h101,100,60,53
1019,31,51,89,6-0,11h111,10,6110
11110,21,51,810,5-0,11h111,10,8110
12111,01,71,811,5-0,11h111,10,8110
13111,91,72,012,4-0,11h111,10,9110
14112,91,72,113,4-0,11h111,10,9110
15113,81,72,214,3-0,11h111,11,1110
16114,71,72,215,2-0,11h111,11,2110
17115,71,72,316,2-0,11h111,11,2110
181,216,522,417-0,13h111,31,51,510
191,217,522,518-0,13h111,31,51,519
201,218,522,619-0,13h111,31,51,519
211,219,522,720-0,21h121,31,51,519
221,220,522,821-0,21h121,31,51,519
241,222,223,022,9-0,21h121,31,71,519
251,223,223,023,9-0,21h121,31,71,519
261,224,223,124,9-0,21h121,31,71,519
281,525,923,226,6-0,21h121,62,11,519
291,526,923,427,6-0,21h121,62,11,519
301,527,923,528,6-0,21h121,62,11,519
321,529,62,53,630,3-0,25h121,62,6219
341,531,52,53,832,3-0,25h121,62,6219
351,532,22,53,933-0,25h121,63219
361,7533,22,54,034-0,25h121,853240
381,7535,22,54,236-0,25h121,853240
401,7536,52,54,437,5-0,25h121,853,8240
421,7538,52,54,539,5-0,25h121,853,8240
451,7541,52,54,742,5-0,25h121,853,8240
47*1,7543,52,54,944,5-0,25h121,853,8240
481,7544,52,55,045,5-0,25h121,853,8240
50245,82,55,147-0,30h122,154,5240
52247,82,55,249-0,30h122,154,52,540
55250,82,55,452-0,30h122,154,52,540
56251,82,55,553-0,30h122,154,52,540
58253,82,55,655-0,30h122,154,52,540
60255,82,55,857-0,30h122,154,52,540
62257,82,56,059-0,30h122,154,52,540
63258,82,56,260-0,30h122,154,52,540
652,560,836,362-0,30h122,654,52,540
682,563,536,565-0,30h122,654,52,540
702,565,536,667-0,30h122,654,52,540
722,567,536,869-0,30h122,654,52,540
752,570,537,072-0,30h122,654,52,540
782,573,537,375-0,30h122,654,5340
802,574,537,476,5-0,30h122,655,3340
822,576,537,678,5-0,30h122,655,3340
85379,53,57,881,5-0,35h123,155,3385
88382,53,58,084,5-0,35h123,155,3385
90384,53,58,286,5-0,35h123,155,3385
95389,53,58,691,5-0,35h123,155,33,585
100394,53,59,096,5-0,35h123,155,33,585
1054983,59,3101-0,54h134,1563,5125
11041033,59,6106-0,54h134,1563,5125
11541083,59,8111-0,54h134,1563,5125
12041133,510,2116-0,54h134,1563,5125
1254118410,4121-0,54h134,1564125
1304123410,7126-0,63h134,1564125
1354128411,0131-0,63h134,1564125
1404133411,2136-0,63h134,1564125
1454138411,5141-0,63h134,1564125
1504142411,8145-0,63h134,157,54125
1554146412150-0,63h134,157,54125
1604151412,2155-0,63h134,157,54125
1654155,5412,5160-0,63h134,157,55125
1704160,5412,9165-0,63h134,157,55125
1754165,5412,9170-0,63h134,157,55125
1804170,5413,5175-0,63h134,157,55125
1854175,5413,5180-0,63h134,157,55125
1904180,5414185-0,72h134,157,55125
1954185,5414190-0,72h134,157,55125
2004190,5414195-0,72h134,157,55125
2105198414204-0,72h135,159,06125
2205208414214-0,72h135,1596125
2305218414224-0,72h135,1596125
2405228414234-0,72h135,1596125
2505238414244-0,72h135,1596125
2605245516252-0,81h135,15126125
2705255516262-0,81h135,15126125
2805265516272-0,81h135,15126125
2905275516282-0,81h135,15126125
3005285516292-0,81h135,15126125
s
grubość pierścienia
~b
rozwarcie (odległość między uszami)
d1 = dnom — średnica wału345678910111213141516171819202122242526282930323435363840424547*485052555658606263656870727578808285889095100105110115120125130135140145150155160165170175180185190195200210220230240250260270280290300
sgrubość pierścienia0,40,40,60,70,80,81111111111,21,21,21,21,21,21,21,21,51,51,51,51,51,51,751,751,751,751,751,751,75222222222,52,52,52,52,52,52,52,533333444444444444444444445555555555
d3 (1)2,73,74,75,66,57,48,49,310,211,011,912,913,814,715,716,517,518,519,520,522,223,224,225,926,927,929,631,532,233,235,236,538,541,543,544,545,847,850,851,853,855,857,858,860,863,565,567,570,573,574,576,579,582,584,589,594,598103108113118123128133138142146151155,5160,5165,5170,5175,5180,5185,5190,5198208218228238245255265275285
d5 min1111,21,21,21,21,51,51,71,71,71,71,71,7222222222222,52,52,52,52,52,52,52,52,52,52,52,52,52,52,52,52,52,5333333333,53,53,53,53,53,53,53,53,544444444444444444444455555
~brozwarcie (odległość między uszami)0,80,91,11,31,41,51,71,81,81,82,02,12,22,22,32,42,52,62,72,83,03,03,13,23,43,53,63,83,94,04,24,44,54,74,95,05,15,25,45,55,65,86,06,26,36,56,66,87,07,37,47,67,88,08,28,69,09,39,69,810,210,410,711,011,211,511,81212,212,512,912,913,513,514141414141414141616161616
d2 nom.2,83,84,85,76,77,68,69,610,511,512,413,414,315,216,2171819202122,923,924,926,627,628,630,332,333343637,539,542,544,545,5474952535557596062656769727576,578,581,584,586,591,596,5101106111116121126131136141145150155160165170175180185190195204214224234244252262272282292
d2 odch.-0,048-0,048-0,11-0,11-0,11-0,11-0,11-0,11-0,11-0,11-0,13-0,13-0,13-0,21-0,21-0,21-0,21-0,21-0,21-0,21-0,21-0,25-0,25-0,25-0,25-0,25-0,25-0,25-0,25-0,25-0,25-0,30-0,30-0,30-0,30-0,30-0,30-0,30-0,30-0,30-0,30-0,30-0,30-0,30-0,30-0,30-0,30-0,35-0,35-0,35-0,35-0,35-0,54-0,54-0,54-0,54-0,54-0,63-0,63-0,63-0,63-0,63-0,63-0,63-0,63-0,63-0,63-0,63-0,63-0,72-0,72-0,72-0,72-0,72-0,72-0,72-0,72-0,81-0,81-0,81-0,81-0,81
d2 tol.h10h10h10h10h10h10h10h11h11h11h11h11h11h11h11h11h11h11h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13h13
m (H13)0,50,50,70,80,90,91,101,11,11,11,11,11,11,11,11,31,31,31,31,31,31,31,31,61,61,61,61,61,61,851,851,851,851,851,851,852,152,152,152,152,152,152,152,152,652,652,652,652,652,652,652,653,153,153,153,153,154,154,154,154,154,154,154,154,154,154,154,154,154,154,154,154,154,154,154,154,155,155,155,155,155,155,155,155,155,155,15
n min0,30,30,30,50,50,60,60,60,80,80,90,91,11,21,21,51,51,51,51,51,71,71,72,12,12,12,62,63333,83,83,83,83,84,54,54,54,54,54,54,54,54,54,54,54,54,54,55,35,35,35,35,35,35,36666666667,57,57,57,57,57,57,57,57,57,57,59,099991212121212
g max0,50,50,50,50,50,50,5111111111,51,51,51,51,51,51,51,51,51,51,5222222222222,52,52,52,52,52,52,52,52,52,52,52,53333333,53,53,53,53,53,544444444555555556666666666
Szczypce nom. (DIN 5254)33333331010101010101010101919191919191919191919191940404040404040404040404040404040404040404040408585858585125125125125125125125125125125125125125125125125125125125125125125125125125125125125125125

Kolumna 9 odpowiada wybranemu wariantowi Pierścień osadczy sprężynujący na wałek (Z) DIN 471 9x1, stal nierdzewna 1.4122.

  • 1) — wymiar d3 przed montażem (pierścień w stanie swobodnym, rozprężony)
  • …*d1 = 47 mm: wymiar nie ujęty w normie DIN 471 (rozmiar handlowy dodatkowy)
  • d3 (1) — średnica pierścienia przed montażem
  • d5 min — średnica otworu pod szczypce
  • d2 nom. — średnica rowka na wale
  • d2 odch. — odchyłka średnicy rowka
  • d2 tol. — klasa tolerancji rowka
  • m (H13) — szerokość rowka
  • n min — głębokość rowka (min.)
  • g max — promień zaokrąglenia rowka (max.)
  • Szczypce nom. (DIN 5254) — zalecany rozmiar szczypiec

Wymiary — odmiana ciężka (wzmocniona)

wszystkie wartości w mm

d1 = dnom — średnica wałusd3 (1)d5 min~bd2 nom.d2 odch.d2 tol.m (H13)n ming maxSzczypce nom. (DIN 5254)
151,513,822,414,3-0,11h111,61,1110
161,514,722,515,2-0,11h111,61,2110
171,515,722,616,2-0,11h111,61,2110
181,516,522,717-0,11h111,61,51,510
201,7518,52319-0,13h111,851,51,519
221,7520,523,121-0,13h111,851,51,519
241,7522,223,222,9-0,21h121,851,71,519
25223,223,423,9-0,21h122,151,71,519
28225,923,526,6-0,21h122,152,11,519
30227,924,128,6-0,21h122,152,11,519
32229,62,54,130,3-0,25h122,152,6219
342,531,52,54,232,3-0,25h122,652,6219
352,532,22,54,233-0,25h122,653219
382,535,22,54,336-0,25h122,653219
402,536,52,54,437,5-0,25h122,653,8240
422,538,52,54,539,5-0,25h122,653,8240
452,541,52,54,742,5-0,25h122,653,8240
482,544,52,5545,5-0,25h122,653,8240
50345,82,55,147-0,30h123,154,5240
52347,82,55,249-0,30h123,154,52,540
55350,82,55,452-0,30h123,154,52,540
58353,82,55,655-0,30h123,154,52,540
60355,82,55,857-0,30h123,154,52,540
65460,836,362-0,30h124,154,52,540
70465,536,667-0,30h124,154,52,540
75470,53772-0,30h124,154,52,540
80474,537,476,5-0,30h124,155,3340
85479,53,57,881,5-0,35h124,155,3385
90484,53,58,286,5-0,35h124,155,3385
100494,53,5996,5-0,35h124,155,33,585
s
grubość pierścienia
~b
rozwarcie (odległość między uszami)
d1 = dnom — średnica wału1516171820222425283032343538404245485052555860657075808590100
sgrubość pierścienia1,51,51,51,51,751,751,7522222,52,52,52,52,52,52,5333334444444
d3 (1)13,814,715,716,518,520,522,223,225,927,929,631,532,235,236,538,541,544,545,847,850,853,855,860,865,570,574,579,584,594,5
d5 min22222222222,52,52,52,52,52,52,52,52,52,52,52,52,533333,53,53,5
~brozwarcie (odległość między uszami)2,42,52,62,733,13,23,43,54,14,14,24,24,34,44,54,755,15,25,45,65,86,36,677,47,88,29
d2 nom.14,315,216,217192122,923,926,628,630,332,3333637,539,542,545,5474952555762677276,581,586,596,5
d2 odch.-0,11-0,11-0,11-0,11-0,13-0,13-0,21-0,21-0,21-0,21-0,25-0,25-0,25-0,25-0,25-0,25-0,25-0,25-0,30-0,30-0,30-0,30-0,30-0,30-0,30-0,30-0,30-0,35-0,35-0,35
d2 tol.h11h11h11h11h11h11h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12h12
m (H13)1,61,61,61,61,851,851,852,152,152,152,152,652,652,652,652,652,652,653,153,153,153,153,154,154,154,154,154,154,154,15
n min1,11,21,21,51,51,51,71,72,12,12,62,6333,83,83,83,84,54,54,54,54,54,54,54,55,35,35,35,3
g max1111,51,51,51,51,51,51,52222222222,52,52,52,52,52,52,53333,5
Szczypce nom. (DIN 5254)101010101919191919191919191940404040404040404040404040858585
  • 1) — wymiar d3 przed montażem (pierścień w stanie swobodnym, rozprężony)
  • Odmiana ciężka (wzmocniona) — dla tego samego d1 pierścień ma większą grubość s niż odmiana normalna.
  • d3 (1) — średnica pierścienia przed montażem
  • d5 min — średnica otworu pod szczypce
  • d2 nom. — średnica rowka na wale
  • d2 odch. — odchyłka średnicy rowka
  • d2 tol. — klasa tolerancji rowka
  • m (H13) — szerokość rowka
  • n min — głębokość rowka (min.)
  • g max — promień zaokrąglenia rowka (max.)
  • Szczypce nom. (DIN 5254) — zalecany rozmiar szczypiec

Materiał i wykonanie

5 pozycji

Materiał

Stal sprężysta
C67, C75 lub Ck75 wg DIN 17222

Twardość (dla stali hartowanej)

Średnica nominalna do 48 mm
470–580 HV (47–54 HRC)
Średnica nominalna 48–200 mm
435–530 HV (44–51 HRC)
Średnica nominalna 200–300 mm
390–470 HV (40–47 HRC)
Norma przeliczenia twardości
DIN 50150

Oznaczanie

przykład zapisu

Przykład oznaczania: pierścień osadczy zewnętrzny (sprężynujący) przeznaczony do osadzenia na czopie o średnicy nominalnej d1 = 40 mm i grubości s = 1,75 mm:

Pierścień osadczy DIN 471 – 40 x 1,75

Wykonania DIN 471

7 wykonań

WykonanieKlasa · powłokaNa stanie
Pierścień osadczy sprężynujący na wałek (Z) DIN 471, stal nierdzewna 1.4122to wykonanie——
Pierścień osadczy sprężynujący wzmocniony na wałek (Z) DIN 471, fosfatowanieFosfatowaneFosfatowane—
Pierścień osadczy sprężynujący na wałek (Z) DIN 471, fosfatowanieFosfatowaneFosfatowane—
Pierścień osadczy sprężynujący na wałek (Z) DIN 471, cynk płatkowyCynk płatkowy srebrny (fl Zn)Cynk płatkowy srebrny (fl Zn)—
Zestaw pierścieni osadczych na wałek 1505 DIN 471——
Pierścień osadczy sprężynujący wzmocniony na wałek (Z) DIN 471, cynk płatkowyCynk płatkowy srebrny (fl Zn)Cynk płatkowy srebrny (fl Zn)—
Pierścień osadczy sprężynujący na wałek (Z) DIN 471, stal nierdzewnastal nierdzewnastal nierdzewna—

Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
