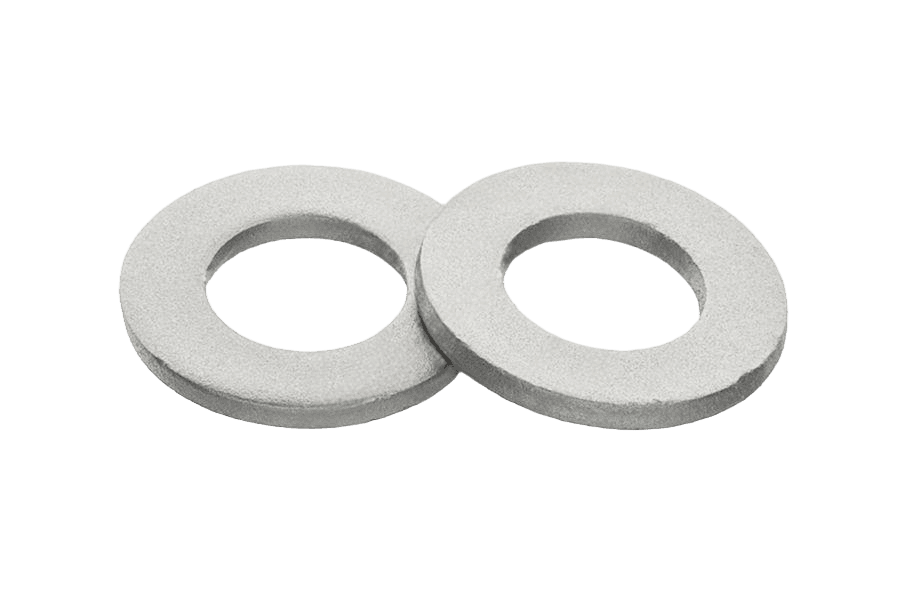

Podkładka okrągła 17 DIN 125 A, kl. 200 HV, cynk płatkowy
DIN 125 ADIN 125 Anormy powiązane ISO 7089
OznaczenieDIN 125 A · 17(M16) · Cynk płatkowy srebrny (fl Zn)
DIN 125 Akarta katalogowa
karta katalogowaPodkładka okrągła — wymiary i warunki techniczne wg DIN 125 A
Wymiary i warunki techniczne wg DIN 125 A
Karta normy DIN 125 AWymiary
wszystkie wartości w mm| Indeks | d1 | d2 | h |
|---|---|---|---|
| M2 | 2,2 | 5 | 0,3 |
| M2,5 | 2,7 | 6 | 0,5 |
| M3 | 3,2 | 7 | 0,5 |
| M3,5 | 3,7 | 8 | 0,5 |
| M4 | 4,3 | 9 | 0,8 |
| M5 | 5,3 | 10 | 1 |
| M6 | 6,4 | 12 | 1,6 |
| M7 | 7,4 | 14 | 1,6 |
| M8 | 8,4 | 16 | 1,6 |
| M10 | 10,5 | 20 | 2 |
| M12 | 13 | 24 | 2,5 |
| M14 | 15 | 28 | 2,5 |
| M16 | 17 | 30 | 3 |
| M18 | 19 | 34 | 3 |
| M20 | 21 | 37 | 3 |
| M22 | 23 | 39 | 3 |
| M24 | 25 | 44 | 4 |
| M27 | 28 | 50 | 4 |
| M30 | 31 | 56 | 4 |
| M33 | 34 | 60 | 5 |
| M36 | 37 | 66 | 5 |
| M39 | 40 | 72 | 6 |
| M42 | 43 | 78 | 7 |
| M45 | 46 | 85 | 7 |
| M48 | 50 | 92 | 8 |
| M52 | 54 | 98 | 8 |
| M56 | 58 | 105 | 9 |
| M60 | 62 | 110 | 9 |
| M64 | 66 | 115 | 9 |
| M72 | 74 | 125 | 10 |
| M80 | 82 | 140 | 12 |
| M85 | 87 | 145 | 12 |
| M90 | 93 | 160 | 12 |
| M95 | 98 | 165 | 12 |
| M100 | 104 | 175 | 14 |
| M105 | 109 | 180 | 14 |
- d1
- średnica otworu
- d2
- średnica zewnętrzna
- h
- grubość
| Wymiar | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M72 | M80 | M85 | M90 | M95 | M100 | M105 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1średnica otworu | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 7,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 40 | 43 | 46 | 50 | 54 | 58 | 62 | 66 | 74 | 82 | 87 | 93 | 98 | 104 | 109 |
| d2średnica zewnętrzna | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 20 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 | 66 | 72 | 78 | 85 | 92 | 98 | 105 | 110 | 115 | 125 | 140 | 145 | 160 | 165 | 175 | 180 |
| hgrubość | 0,3 | 0,5 | 0,5 | 0,5 | 0,8 | 1 | 1,6 | 1,6 | 1,6 | 2 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 9 | 10 | 12 | 12 | 12 | 12 | 14 | 14 |
- Oznaczenie wielkości nominalnej podkładki (dnom) odpowiada wartości d1 — pokrywają się w tabeli producenta.
Warunki techniczne
12 pozycjiMateriał
- Stal
- twardość 140 HV, 200 HV lub 300 HV
- Stal nierdzewna
- materiały A2, F1, C1, A4, C4 wg DIN 267-11; twardość 140 HV, 200 HV lub 300 HV
Własności mechaniczne
- Zakres twardości — 140 HV
- 140 HV do 250 HV
- Zakres twardości — 200 HV
- 200 HV do 250 HV
- Zakres twardości — 300 HV
- 300 HV do 400 HV (stal ulepszana cieplnie)
- Obciążenie badawcze
- HV 2 dla grubości h ≤ 0,5 mm; HV 10 dla grubości h > 0,5 mm
Tolerancje
- Klasa dokładności
- A
- Norma
- DIN 522
Wykończenie powierzchni
- bez powłoki (surowe)
- Chropowatość powierzchni
- wg DIN 522
- Powłoki galwaniczne
- wg DIN 267-9
Odbiór
- procedura odbioru wg DIN 522
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 125 A · 17(M16) · Cynk płatkowy srebrny (fl Zn)Opis
Podkładka okrągła wg normy DIN 125 A (odpowiedniki: ISO 7089), o twardości 200HV. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny wariant: 17 (M16). W ofercie również w wykonaniu ocynkowanym, surowym i nierdzewnym A2.
Specyfikacja produktu
13 pozycji| Wymiar | 17(M16) |
|---|---|
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 125 A |
| Rodzaj | Podkładka okrągła |
| Klasa / materiał | 200HV |
| Grubość | 3 |
| Średnica zewnętrzna | 30 |
| Średnica wewnętrzna | 17 |
| Rozmiar | M16 |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 2,05 kg |
| Waga 1 szt | 10,2 g |
Wykonania DIN 125 A
18 wykonańNa stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 125 A · Cynk płatkowy srebrny (fl Zn)
17(M16)82,61 zł / opak
